FK-MPT 0,5/10-3,5 BD:10-1SO

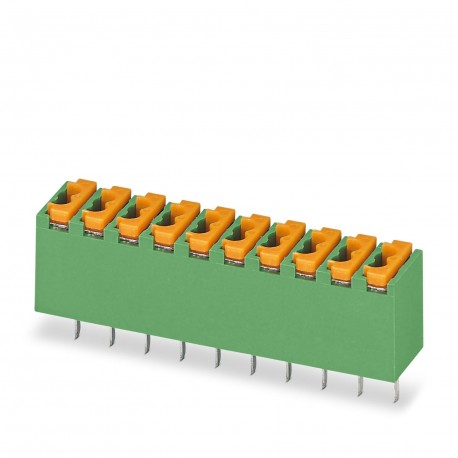

FK-MPT 0,5/10-3,5 BD:10-1SO 1706623 PHOENIX CONTACT Terminal block for printed circuit board, nominal curren..
$0.00米ドル
3981 在庫あり
主な仕様
:0.5 mm² / solid / > 30 N
注記:WEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201
タイプ:PC termination block
ピッチ:3.5 mm
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| 0.5 mm² / solid / > 30 N | |
| 注記 | WEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201 |
| タイプ | PC termination block |
| ピッチ | 3.5 mm |
| 結果 | Test passed |
| 振幅 | 0.35 mm (10 Hz ... 60.1 Hz) |
| 頻度 | 10 - 150 - 10 Hz |
| 幅 [w] | 35.5 mm |
| 高さ [h] | 13 mm |
| 長さ [l] | 7 mm |
| ピン配置 | Linear pinning |
| スイープ速度 | 1 octave/min |
| 加速度 | 5g (60.1 Hz ... 150 Hz) |
| 製品ライン | COMBICON Terminals XS |
| 製品タイプ | Printed circuit board terminal |
| 穴径 | 1 mm |
| 取り付けタイプ | Wave soldering |
| 仕様 | IEC 60999-1:1990-05 |
| 行数 | 1 |
| ピン寸法 | 0.35 x 0.9 mm |
| 製品ファミリー | FK-MPT 0,5/..-V |
| カラー（ハウジング） | green (6021) |
| テストの指示 | X-, Y- and Z-axis |
| 記事の改訂 | 01 |
| 接触材料 | Steel/copper |
| 設置高さ | 9.5 mm |
| 剥ぎ取り長さ | 6.5 mm |
| 接続方法 | Push-in spring connection |
| 包装の種類 | packed in cardboard |
| 公称電流IN | 4 A |
| 公称電圧UN | 250 V |
| 寸法図 | |
| 断熱材 | PBT |
| ポジション数 | 10 |
| 潜在的な数 | 10 |
| 定格電圧（II/2） | 250 V |
| 接続数 | 20 |
| 定格電圧（III/2） | 250 V |
| 定格電圧（III/3） | 160 V |
| はんだピン長さ [P] | 3.5 mm |
| 軸ごとのテスト期間 | 2.5 h |
| 表面特性 | Tin-plated |
| 色（駆動部） | orange (2003) |
| 絶縁材料グループ | IIIa |
| 電位あたりのはんだピン | 1 |
| IEC 60112に準拠したCTI | 225 |
| 定格サージ電圧（II/2） | 2.5 kV |
| 導体断面積 AWG | 26 ... 20 |
| 定格サージ電圧（III/2） | 2.5 kV |
| 定格サージ電圧（III/3） | 2.5 kV |
| 導体断面積は剛性 | 0.12 mm² ... 0.5 mm² |
| 周囲温度（アセンブリ） | -5 °C ... 100 °C |
| 周囲温度（動作） | -40 °C ... 100 °C (Depending on the current carrying capacity/derating curve) |
| 定格絶縁電圧（II/2） | 250 V |
| 定格絶縁電圧（III/2） | 250 V |
| 定格絶縁電圧（III/3） | 160 V |
| 最小沿面距離（II/2） | 2.5 mm |
| 要件温度上昇試験 | Increase in temperature ≤ 45 K |
| 最小沿面距離 (III/2) | 2.5 mm |
| 最小沿面距離 (III/3) | 2.5 mm |
| 相対湿度（保管/輸送） | 30 % ... 70 % |
| UL 94準拠の難燃性評価 | V0 |
| 周囲温度（保管/輸送） | -40 °C ... 70 °C |
| 比較トラッキング指数（IEC 60112） | CTI 225 |
| 金属表面のはんだ付け領域（最上層） | Tin (5 - 7 µm Sn) |
| 金属表面端子点（最上層） | Tin (5 - 7 µm Sn) |
| 金属表面はんだ付け部（中間層） | Copper (2 - 3 µm Cu) |
| 金属表面端子点（中間層） | Copper (2 - 3 µm Cu) |
| 絶縁抵抗、隣接位置 | 1012Ω |
| 最小クリアランス値 - 非均質磁場（II/2） | 1.5 mm |
| 最小クリアランス値 - 非均質磁場（III/2） | 1.5 mm |
| 最小クリアランス値 - 非均質場（III/3） | 1.5 mm |
| 導体断面積/導体タイプ/牽引力設定値/実効値 | 0.14 mm² / solid / > 10 N |
製品説明
Terminal block for printed circuit board, nominal current: 4 A, nominal voltage (III/2): 250 V, nominal section: 0.5 mm², number of potentials: 10, number of rows: 1, number of poles per row: 10, fami
