在庫あり 注目商品
FKC 2,5/15-ST-5,08-LR LUB

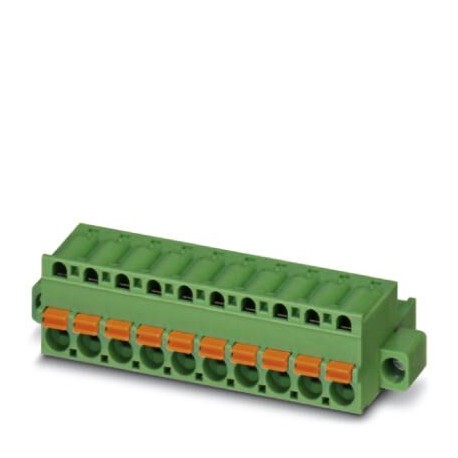

FKC 2,5/15-ST-5,08-LR LUB 1051144 PHOENIX CONTACT PCB connector FKC 2,5/15-ST-5,08-LR LUB 1051144
$0.00米ドル
4881 在庫あり
主な仕様
GTIN:4055626672519
注文キー:1051144
梱包単位:1
ETIM 5.0 (eCl@ss):EC002638
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4055626672519 |
| 注文キー | 1051144 |
| 梱包単位 | 1 |
| ETIM 5.0 (eCl@ss) | EC002638 |
| ETIM 6.0 (eCl@ss) | EC002638 |
| ETIM 7.0 (eCl@ss) | EC002638 |
| 関税番号 | 85366990 |
| （接続容量） | Cross section: 2.5 mm²; Length: 10 mm |
| ピッチ（主要商業データ） | 5.08 mm |
| 注記（パッケージ情報） | In accordance with IEC 61984, COMBICON connectors have no switching power (COC). During designated use, they must not be plugged in or disconnected when carrying voltage or under load. |
| eCl@ss 5.1 (分類) | 27260700 |
| eCl@ss 6.0 (分類) | 27260700 |
| eCl@ss 7.0 (分類) | 27440309 |
| eCl@ss 8.0 (分類) | 27440309 |
| eCl@ss 9.0 (分類) | 27440309 |
| 公称電圧（項目特性） | 320 V |
| 定格電圧（アイテムの特性） | 320 V |
| 公称電流（アイテムプロパティ） | 12 A |
| プラグ可能（電気的パラメータ） | Yes |
| 注記（フェルールの仕様） | WEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201 |
| 仕様（周囲条件） | IEC 60664-1:2007-04 |
| プラグインシステム（主要商業データ） | CLASSIC COMBICON |
| 注記の種類（パッケージ情報） | Notes on operation |
| 連絡先の種類（主要な商業データ） | Female connector |
| レベル数（主要商業データ） | 1 |
| 定格電圧（II/2）（項目特性） | 630 V |
| 接続方法（主要商用データ） | Push-in spring connection |
| ハウジングカラー（材質データ - 問い合わせ） | green (6021) |
| 記事の範囲（主要な商業データ） | FKC 2,5/..-ST-LR |
| 定格電圧（III/2）（アイテムの特性） | 320 V |
| （空間距離と沿面距離） | No hazardous substances above threshold values |
| ストリップ長さ（電気的パラメータ） | 10 mm |
| 接続方法（電気的パラメータ） | Push-in spring connection |
| ポジション数（主要商業データ） | 15 |
| ピッチ（材料データ - 駆動要素） | 5.08 mm |
| 定格サージ電圧（II/2）（項目特性） | 4 kV |
| 絶縁材料（材料データ - 連絡先） | PA |
| 断熱材（材料データ - ハウジング） | PBT |
| 定格サージ電圧（III/2）（項目特性） | 4 kV |
| 定格サージ電圧（III/3）（項目特性） | 4 kV |
| 接点材質（フェルール仕様） | Cu alloy |
| 梱包の種類（製品の寸法） | packed in cardboard |
| 記事の簡単な説明（主要商業データ） | Printed-circuit board connector |
| 1パッケージあたりの個数（製品の寸法） | 50 |
| 寸法a（材料データ - 駆動要素） | 71.12 mm |
| 推奨圧着ペンチ（接続能力） | 1212034 CRIMPFOX 6 |
| 幅 [ w ] (材料データ – 駆動部) | 85.72 mm |
| 中国RoHS（空間距離および沿面距離） | Environmentally friendly use period: unlimited = EFUP-e |
| 高さ [ h ] (材料データ – 駆動部) | 15 mm |
| 長さ [ l ] (材料データ – 作動要素) | 33.52 mm |
| 絶縁材料グループ（材料データ - 連絡先） | I |
| IEC 60112に準拠したCTI（材料データ - 連絡先） | 600 |
| IEC 60112に準拠したCTI（材料データ - ハウジング） | 600 |
| 導体断面積（電気パラメータ） | 0.2 mm² ... 2.5 mm² |
| 表面特性（フェルールの仕様） | hot-dip tin-plated |
| 空間距離と沿面距離（周囲条件） | IEC 60664-1:2007-04 |
| 名称梱包単位（製品の寸法） | Pcs. |
| 導体断面積が柔軟（電気パラメータ） | 0.2 mm² ... 2.5 mm² |
| 導体断面積 AWG / kcmil (電気的パラメータ) | 24 ... 12 |
| 最小沿面距離値（II/2）（周囲条件） | 3.2 mm |
| 周囲温度（組立）（一般製品情報） | -5 °C ... 100 °C |
| 最小沿面距離値（III/2）（周囲条件） | 3 mm |
| 最小沿面距離値（III/3）（周囲条件） | 4 mm |
| 周囲温度（動作）（一般製品情報） | -40 °C ... 100 °C |
| UL 94準拠の難燃性評価（材料データ - 連絡先） | V0 |
| UL 94準拠の難燃性評価（材料データ - ハウジング） | V0 |
| 最小クリアランス - 不均一磁場（II/2）（周囲条件） | 3 mm |
| 金属表面接触面積（上層）（フェルール仕様） | Tin (4 - 8 µm Sn) |
| 最小クリアランス - 不均一磁場（III/2）（周囲条件） | 3 mm |
| 最小クリアランス - 不均一場（III/3）（周囲条件） | 3 mm |
| 周囲温度（保管・輸送）（一般製品情報） | -40 °C ... 70 °C |
| 金属表面接続部（最上層）（フェルール仕様） | Tin (4 - 8 µm Sn) |
| DIN 46228‑4（接続容量）に準拠した絶縁カラー付きフェルール | Cross section: 0.5 mm²; Length: 8 mm ... 10 mm |
| DIN 46228‑1（接続容量）に準拠した絶縁カラーなしのフェルール | Cross section: 0.5 mm²; Length: 8 mm ... 10 mm |
| EN 60695-2-12に準拠したグローワイヤ燃焼指数GWFI（材料データ - 連絡先） | 850 |
| EN 60695-2-13に準拠したグローワイヤ発火温度GWIT（材料データ - 問い合わせ先） | 775 |
| 導体断面積、フレキシブル、フェルール付き、プラスチックスリーブ付き（電気的パラメータ） | 0.25 mm² ... 2.5 mm² |
| EN 60695-10-2に準拠したボール圧力試験の温度（材料データ - 連絡先） | 125 °C |
| 導体断面積はフレキシブル、フェルール付き、プラスチックスリーブなし（電気的パラメータ） | 0.25 mm² ... 2.5 mm² |
| 同じ断面積の2本の導体、フレキシブル、プラスチックスリーブ付きTWINフェルール付き（電気的パラメータ） | 0.5 mm² ... 1.5 mm² |
製品説明
PCB connector, nominal current: 12 A, rated voltage (III/2): 320 V, nominal cross section: 2.5 mm², number of positions: 15, pitch: 5.08 mm, connection method: Push-in spring connection, color: green,
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
