FKC 2,5/ 2-ST-5,08 BKBDWH-1QSO

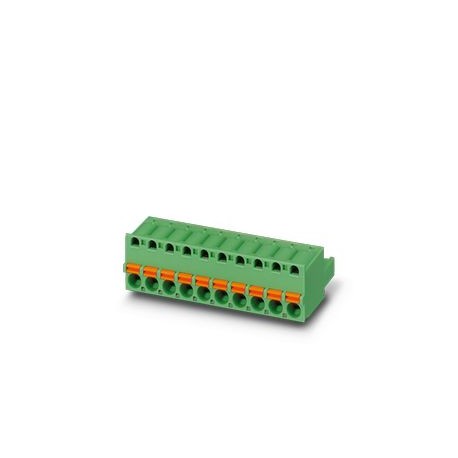

FKC 2,5/ 2-ST-5,08 BKBDWH-1QSO 1530533 PHOENIX CONTACT PCB connector, nominal cross-section: 2.5 mm², colour..
$0.00米ドル
4205 在庫あり
主な仕様
:Cross-section: 0.75 mm²; Length: 8 mm 10 mm
リンク:Push-in spring connection
ステップ:5.08 mm
注記:Complies with WEEE/RoHS, no thread-like materials according to IEC 60068-2-82/JEDEC JESD 201
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| Cross-section: 0.75 mm²; Length: 8 mm 10 mm | |
| リンク | Push-in spring connection |
| ステップ | 5.08 mm |
| 注記 | Complies with WEEE/RoHS, no thread-like materials according to IEC 60068-2-82/JEDEC JESD 201 |
| 結果 | Test passed |
| 振幅 | 0.35 mm (10 Hz ... 60.1 Hz) |
| 頻度 | 10 - 150 - 10 Hz |
| パッケージ | Packed in carton |
| 幅 [w] | 10.78 mm |
| 高さ [h] | 15 mm |
| 長さ [l] | 25.23 mm |
| スイープスピード | 1 octave/min |
| カラー（ケース） | Black (9005) |
| 極数 | 2 |
| 製品ライン | COMBICON Connectors M |
| 製品タイプ | Printed circuit board connector |
| クランプタイプ | absent |
| 固定フランジ | absent |
| 行数 | 1 |
| 製品ファミリー | FKC 2.5/.. -ST |
| 表面仕上げ | Hot-dip galvanizing |
| コネクタシステム | COMBICON MSTB 2.5 |
| 接触材料 | Cu Alloy |
| 固定AC電圧 | 2.21 kV |
| 質量抵抗率 | 1 mΩ |
| サイクル数 | 25 |
| 定格電流IN | 12 A |
| 定格電圧 UN | 320 V |
| 操縦サイクル | 25 |
| 操作上の注意 | According to DIN EN 61984, COMBICON connectors are switchable powerless (COC) connectors. For intended use, they must not be plugged in or disconnected when they are still energized or under load. |
| テスト仕様 | DIN EN 60999-1 (VDE 0609-1):2000-12 |
| 汚染度 | 3 |
| 寸法図 | |
| 断熱材 | PA |
| 質量抵抗率R1 | 1 mΩ |
| 質量抵抗率R2 | 1.1 mΩ |
| 公称断面積 | 2.5 mm² |
| サイジング電圧（II/2） | 630 V |
| カラー（駆動要素） | Orange (2003) |
| テストされた極の数 | 12 |
| サイジング電圧（III/2） | 320 V |
| サイジング電圧（III/3） | 320 V |
| 車軸あたりのテスト時間 | 2.5 h |
| 接点接続タイプ | female |
| 腐食による応力 | 0.2 dm3KNOW2on 300 dm3/40 °C/1 cycle |
| 断熱材グループ | The |
| 推奨圧着工具 | 1212034 CRIMPFOX 6 |
| IEC 60112に準拠したCTI | 600 |
| 導体断面積AWG | 24 ... 12 |
| 定格インパルス電圧（II/2） | 4 kV |
| バッファーゲージ axb / 直径 | 2.8 mm x 2.0 mm / 2.4 mm |
| 最小沿面距離値（II/2） | 3.2 mm |
| 定格インパルス電圧（III/2） | 4 kV |
| 定格インパルス電圧（III/3） | 4 kV |
| 剛性導体断面 | 0.2 mm² ... 2.5 mm² |
| インパルス電圧のサイジング（II/2） | 4 kV |
| 周囲温度（取り付け時） | -5 °C ... 100 °C |
| 最小沿面値(III/2) | 3 mm |
| 最小沿面値(III/3) | 4 mm |
| 定格絶縁電圧（II/2） | 630 V |
| インパルス電圧のサイジング（III/2） | 4 kV |
| インパルス電圧のサイジング（III/3） | 4 kV |
| ポールあたりの引張力は約 | 6 N |
| 周囲温度（動作時） | -40 °C ... 100 °C (depending on derating curve) |
| 定格絶縁電圧（III/2） | 320 V |
| フレキシブル導体断面 | 0.2 mm² ... 2.5 mm² |
| 極あたりの挿入力は約 | 8 N |
| 定格絶縁電圧（III/3） | 320 V |
| 熱の影響によるストレス | 100 °C/168 h |
| 導体/基板接続方向 | 0 ° |
| 剥ぎ取る部分の長さ | 10 mm |
| 周囲温度（保管/輸送） | -40 °C ... 70 °C |
| UL 94準拠の可燃性クラス | V0 |
| 海面上の垂直衝撃張力 | 4.8 kV |
| 相対湿度（輸送および保管） | 30 % ... 70 % |
| 金属表面接触部（表面層） | Tin (4 - 8 μm Sn) |
| 隣接する極間の絶縁抵抗 | > 5 MΩ |
| 金属表面、接合部（表面層） | Tin (4 - 8 μm Sn) |
| 最小沿面距離値 - 不均質範囲（II/2） | 3 mm |
| 最小沿面距離値 - 不均質範囲（III/2） | 3 mm |
| 最小クリアランス値 - 不均一範囲（III/3） | 3 mm |
| 表面電流に対する耐性（DIN EN 60112（VDE 0303-11）） | CTI 600 |
| EN 60695-10-2に準拠したブリネル硬さ試験温度 | 125 °C |
| EN 60695-2-13に準拠したGWITフィラメント発火温度 | 775 |
| EN 60695-2-12に準拠したGWFIフィラメントの燃焼指数 | 850 |
| DIN 46228-4に準拠した絶縁カラー付きケーブルラグ | Cross-section: 0.5 mm²; Length: 8 mm 10 mm |
| DIN 46228-1に準拠した絶縁カラーなしケーブルラグ | Cross-section: 0.5 mm²; Length: 8 mm 10 mm |
| フレキシブル導体断面、ラグとプラスチックカラーを取り付けた構造 | 0.25 mm² ... 2.5 mm² |
| 導体の接続方向と挿入方向 | 0 ° |
| プラスチックカラーのないケーブルラグを備えたフレキシブル導体断面 | 0.25 mm² ... 2.5 mm² |
| 導体断面積/導体種類/引張力公称値/実効値 | 0.2 mm² / rigid / > 10 N |
| プラスチックカラー付きツインフェルールを備えた、同一断面のフレキシブル導体2本 | 0.5 mm² ... 1.5 mm² |
製品説明
PCB connector, nominal cross-section: 2.5 mm2, colour: black, rated current: 12 A, dimensioning voltage (III/2): 320 V, contact surface: tin, contact connection type: Female, number of rows: 1, number
