FKC 2,5/ 5-ST-5,08-RF AU BDMC

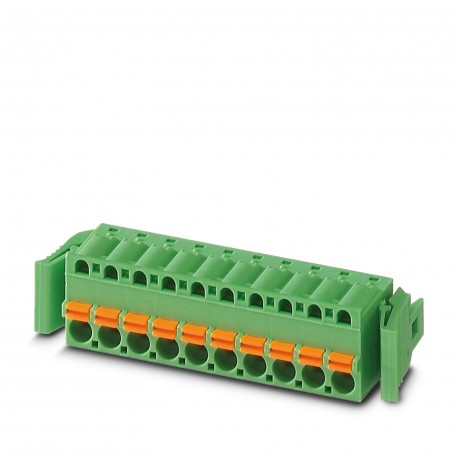

FKC 2,5/ 5-ST-5,08-RF AU BDMC 1109827 PHOENIX CONTACT Connector for printed circuit board, number of poles: ..
$0.00米ドル
3027 在庫あり
主な仕様
:Cross-section: 0.75 mm²; Length: 8 mm ... 10 mm
ステップ:5.08 mm
幅 [w]:38.82 mm
高さ [h]:15 mm
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| Cross-section: 0.75 mm²; Length: 8 mm ... 10 mm | |
| ステップ | 5.08 mm |
| 幅 [w] | 38.82 mm |
| 高さ [h] | 15 mm |
| 長さ [l] | 25.73 mm |
| 観察 | WEEE/RoHS compliant, filament-free according to IEC 60068-2-82/JEDEC JESD 201 |
| 剥離長さ | 10 mm |
| 製品ライン | COMBICON Connectors M |
| 製品タイプ | Printed Circuit Board Connector |
| 記事レビュー | 01 |
| ロックシステム | Lace lock |
| 行数 | 1 |
| 製品ファミリー | FKC 2.5/.. -ST-RF |
| クランプフランジ | Locking trigger |
| カラー（ハウジング） | Green (6021) |
| 接続タイプ | Push-in spring connection |
| 名目セクション | 2.5 mm² |
| 極数 | 5 |
| コネクタシステム | COMBICON MSTB 2.5 |
| 接触材料 | Cu Alloy |
| 寸法図 | |
| 包装の種類 | Boxed Packaging |
| 公称電流IN | 12 A |
| 公称電圧UN | 320 V |
| テスト仕様 | DIN EN 60664-1 (VDE 0110-1):2008-01 |
| 断熱材 | PA |
| AWG導体セクション | 24 ... 12 |
| カラー（駆動要素） | Orange (2003) |
| 公称電圧（II/2） | 630 V |
| サイジング電圧（III/3） | 320 V |
| 接点接続タイプ | Female |
| 剛性導体セクション | 0.2 mm² ... 2.5 mm² |
| 表面特性 | Partially gilded |
| 推奨圧着ペンチ | 1212034 CRIMPFOX 6 |
| 絶縁材料グループ | I |
| IEC 60112に準拠したCTI | 600 |
| フレキシブル導体部 | 0.2 mm² ... 2.5 mm² |
| オスゲージaxb / 直径 | 2.8 mm x 2.0 mm / 2.0 mm |
| 寸法電圧（III/2） | 320 V |
| 周囲温度（サービス） | -40 °C ... 100 °C (depending on the rating curve) |
| 周囲温度（取り付け） | -5 °C ... 100 °C |
| 接続方向 ドライバ/PCB | 0 ° |
| 公称過渡電圧（II/2） | 4 kV |
| 絶縁電圧（II/2）の選定 | 630 V |
| 公称過渡電圧（III/2） | 4 kV |
| 公称過渡電圧（III/3） | 4 kV |
| 絶縁電圧（III/2）の選定 | 320 V |
| 絶縁電圧（III/3）の選定 | 320 V |
| 最小沿面距離線値（II/2） | 3.2 mm |
| 最小沿面距離線値（III/2） | 3 mm |
| 最小沿面距離線値（III/3） | 4 mm |
| 手術に関する観察 | According to DIN EN 61984, COMBICON connectors are connectors without switching power (COC). In the event of use as prescribed, they must not be plugged in or unplugged under voltage or under load. |
| 過渡電圧（II/2）の寸法決定 | 4 kV |
| UL 94準拠の難燃性クラス | V0 |
| 過渡電圧の測定（III/2） | 4 kV |
| 過渡電圧の測定（III/3） | 4 kV |
| 金属表面接触面積（最上層） | Gold (0.8 - 1.4 μm Au) |
| 周囲温度（保管/輸送） | -40 °C ... 70 °C |
| 金属表面接触面積（中間層） | Nickel (2 - 3 μm Ni) |
| 端子の金属表面（最上層） | Tin (4 - 8 μm Sn) |
| 空気の相対湿度（保管/輸送） | 30 % ... 70 % |
| DIN 46228-4に準拠した絶縁カラー付きつま先キャップ | Cross-section: 0.5 mm²; Length: 8 mm ... 10 mm |
| EN 60695-10-2に準拠したボール硬度試験温度 | 125 °C |
| 漏れ電流に対する耐性（DIN EN 60112（VDE 0303-11）） | CTI 600 |
| つま先キャップ付きフレキシブル導体セクション、プラスチックスリーブ付き | 0.25 mm² ... 2.5 mm² |
| DIN 46228-1に準拠した絶縁カラーのないつま先キャップ | Cross-section: 0.5 mm²; Length: 8 mm ... 10 mm |
| つま先キャップ付きフレキシブル導体セクション、プラスチックスリーブなし | 0.25 mm² ... 2.5 mm² |
| 空気絶縁距離の最小値 - 不均一電界（II/2） | 3 mm |
| 空気絶縁距離の最小値 - 不均一電界（III/2） | 3 mm |
| 空気絶縁距離の最小値 - 不均質電界（III/3） | 3 mm |
| EN 60695-2-12に準拠したGWFI白熱フィラメントの可燃性番号 | 850 |
| EN 60695-2-13に準拠した白熱フィラメントの発火温度GWIT | 775 |
| 同じ断面を持つ2本の導体、プラスチックスリーブ付きのTWINつま先キャップで柔軟 | 0.5 mm² ... 1 mm² |
製品説明
Connector for printed circuit board, nominal section: 2.5 mm², color: green, nominal current: 12 A, nominal voltage (III/2): 320 V, contact surface: Gold, contact type: Female, number of rows: 1, numb
