| パラメータ | 価値 |
|---|---|
| 0.2 mm² / flexible / > 10 N | |
| 注記 | WEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201 |
| タイプ | Standard |
| ピッチ | 5 mm |
| 結果 | Test passed |
| 振幅 | 0.35 mm (10 Hz ... 60.1 Hz) |
| 頻度 | 10 - 150 - 10 Hz |
| 幅 [w] | 90 mm |
| 高さ [h] | 10.9 mm |
| 長さ [l] | 27.1 mm |
| スイープ速度 | 1 octave/min |
| 加速度 | 5g (60.1 Hz ... 150 Hz) |
| ロックタイプ | without |
| 製品ライン | COMBICON Connectors M |
| 製品タイプ | PCB connector |
| サイクル数 | 25 |
| 仕様 | IEC 60999-1:1999-11 |
| 行数 | 1 |

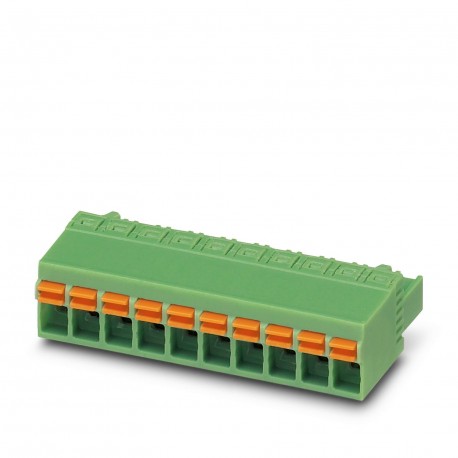

| 製品ファミリー | FKCN 2,5/..-ST |
| 熱応力 | 100 °C/168 h |
| カラー(ハウジング) | green (6021) |
| 取り付けフランジ | without |
| テストの指示 | X-, Y- and Z-axis |
| 記事の改訂 | 01 |
| コネクタシステム | COMBICON MSTB 2,5 |
| 接触材料 | Cu alloy |
| 腐食性ストレス | 0.2 dm3SO2on 300 dm3/40 °C/1 cycle |
| 剥ぎ取り長さ | 10 mm |
| 接続方法 | Push-in spring connection |
| 包装の種類 | packed in cardboard |
| 接触抵抗 | 1.1 mΩ |
| 公称電流IN | 12 A |
| 公称電圧UN | 320 V |
| 操作上の注意 | In accordance with IEC 61984, COMBICON connectors have no switching power (COC). During designated use, they must not be plugged in or disconnected when carrying voltage or under load. |
| 寸法図 | |
| 断熱材 | PBT |
| ポジション数 | 18 |
| 潜在的な数 | 18 |
| 定格電圧(II/2) | 630 V |
| 接触抵抗R1 | 1.1 mΩ |
| 接触抵抗R2 | 1.1 mΩ |
| 公称断面積 | 2.5 mm² |
| 接続数 | 18 |
| 定格電圧(III/2) | 320 V |
| 定格電圧(III/3) | 320 V |
| 軸ごとのテスト期間 | 2.5 h |
| 接点接続タイプ | Socket |
| 表面特性 | hot-dip tin-plated |
| 色(駆動部) | orange (2003) |
| 絶縁材料グループ | I |
| 推奨圧着工具 | 1212034 CRIMPFOX 6 |
| IEC 60112に準拠したCTI | 600 |
| 定格サージ電圧(II/2) | 4 kV |
| テストされたポジションの数 | 18 |
| 導体断面積 AWG | 24 ... 16 |
| 挿入/離脱サイクル | 25 |
| 定格サージ電圧(III/2) | 4 kV |
| 定格サージ電圧(III/3) | 4 kV |
| 導体断面積は剛性 | 0.2 mm² ... 1.5 mm² |
| 周囲温度(アセンブリ) | -5 °C ... 100 °C |
| 周囲温度(動作) | -40 °C ... 100 °C (dependent on the derating curve) |
| 定格絶縁電圧(II/2) | 630 V |
| 導体断面積が柔軟 | 0.2 mm² ... 2.5 mm² |
| 定格絶縁電圧(III/2) | 320 V |
| 定格絶縁電圧(III/3) | 320 V |
| 最小沿面距離(II/2) | 3.2 mm |
| 電源周波数耐電圧 | 2.21 kV |
| 最小沿面距離 (III/2) | 3 mm |
| 最小沿面距離 (III/3) | 4 mm |
| 導体/PCB接続方向 | 0 ° |
| 円筒ゲージ axb / 直径 | 2.4 mm x 1.5 mm / 1.6 mm |
| 1ポジションあたりの引き抜き強度約 | 6 N |
| 1極あたりの挿入強度は約 | 8 N |
| 相対湿度(保管/輸送) | 30 % ... 70 % |
| UL 94準拠の難燃性評価 | V0 |
| 海面での耐インパルス電圧 | 4.8 kV |
| 金属表面接触面積(最上層) | Tin (4 - 8 µm Sn) |
| 周囲温度(保管/輸送) | -40 °C ... 70 °C |
| 比較トラッキング指数(IEC 60112) | CTI 600 |
| 金属表面端子点(最上層) | Tin (4 - 8 µm Sn) |
| 絶縁抵抗、隣接位置 | > 5 MΩ |
| 最小クリアランス値 - 非均質磁場(II/2) | 3 mm |
| 最小クリアランス値 - 非均質磁場(III/2) | 3 mm |
| 最小クリアランス値 - 非均質場(III/3) | 3 mm |
| 導体断面、フレキシブル、フェルール付き、プラスチックスリーブ付き | 0.25 mm² ... 1.5 mm² |
| 導体断面はフレキシブル、フェルール付き、プラスチックスリーブなし | 0.25 mm² ... 1.5 mm² |
| 導体断面積/導体タイプ/牽引力設定値/実効値 | 0.2 mm² / solid / > 10 N |
