FKH46NS100SQF

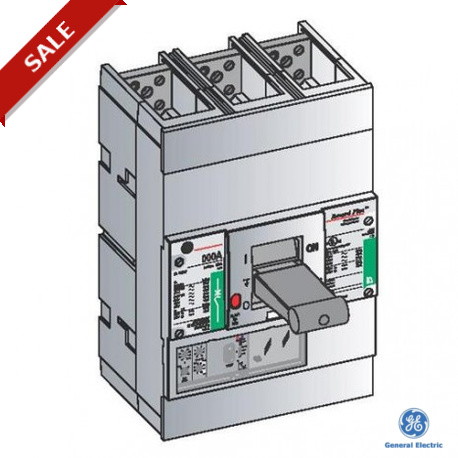

FKH46NS100SQF 435378 GENERAL ELECTRIC FKH 1250 Breaker Icu 80 kA/415VAC Ue 690VAC 4P 4trips N100 1000A Senso..
$0.00米ドル
4841 在庫あり
主な仕様
状態:Active
ETIM 5.0（寸法）:EC000228
ETIM 6.0（寸法）:EC000228
重量（仕様）:23.4 kg
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| 状態 | Active |
| ETIM 5.0（寸法） | EC000228 |
| ETIM 6.0（寸法） | EC000228 |
| 重量（仕様） | 23.4 kg |
| トリップ（注文/配送状況） | 4 trips neutral 0+50+100% rated |
| Im (A) (注文/配送状況) | 600-6000 A |
| (A) (注文/配送状況) | 1000 A |
| Ir (A) (注文/配送状況) | 400-1000 A |
| シリーズ（注文/配送状況） | Circuit breaker (complete breaker) |
| Ui (V) (注文/配送状況) | 1000 V |
| トリップユニット（注文/配送状況） | Line & Generator protection (SMR1) |
| フレームタイプ（注文/配送状況） | K frame (800A/1250 A/1600A) |
| IEC 230VAC (注文/配送状況) | 100 kA |
| IEC 250VDC (注文/配送状況) | 80 kA |
| IEC 400VAC (注文/配送状況) | 80 kA |
| IEC 440VAC (注文/配送状況) | 50 kA |
| IEC 440VDC (注文/配送状況) | 50 kA |
| IEC 500VAC (注文/配送状況) | 42 kA |
| IEC 500VDC (注文/配送状況) | 50 kA |
| IEC 690VAC (注文/配送状況) | 25 kA |
| 寸法（注文/配送状況） | 320x280x160 mm |
| IEC 690VAC Ics（注文/配送状況） | 18.75 kA |
| IEC 690VAC Icu (注文/配送状況) | 25 kA |
| 極数（注文/配送状況） | 4P |
| 評価フレーム（A）（注文/配送状況） | 1250 A |
| 標準梱包（注文/配送状況） | 1 |
| 短絡容量（kA）（注文/配送状況） | Hi-Break 80 kA |
製品説明
More details
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
技術的詳細
Rated at 1250A, the FK frame size is designed for use with the FG400 and 630 frame sizes. The design uses electronic trip units SMR1e and SMR1s available in a number of performance ranges and allowing a wide variety of setting options. The FK connection area features easy-to-access busbar connections or cable plugs for use with single or multiple copper or aluminium conductors.
