FL SWITCH 3016E

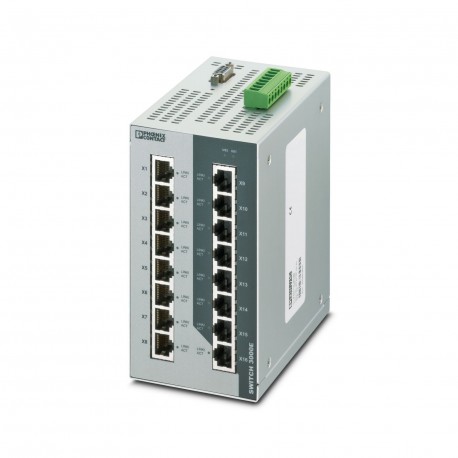

FL SWITCH 3016E 2891066 PHOENIX CONTACT Industrial Ethernet Switch
$0.00米ドル
4207 在庫あり
主な仕様
GTIN:4046356764353
注文キー:2891066
カタログページ:Page 426 (C-6-2017)
深さ（注）:125 mm
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4046356764353 |
| 注文キー | 2891066 |
| カタログページ | Page 426 (C-6-2017) |
| 深さ（注） | 125 mm |
| 梱包単位 | 1 pc |
| 幅（注） | 78.6 mm |
| 高さ（注） | 145 mm |
| 原産国 | TW (Taiwan) |
| 関税番号 | 85176200 |
| 冗長性（インターフェース） | ERR (Extended ring redundancy) |
| タイプAX（供給電圧） | Block design |
| カスケードの深さ（機能） | Network, linear, and star structure: any |
| ストリップ長さ（一般） | 7 mm |
| 接続方法（一般） | Pluggable COMBICON screw connections |
| 正味重量（供給電圧） | 1640 g |
| （基準および規制） | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| 基本機能（インターフェース） | Store and forward switch, Extended Ring and IEEE redundancy, Multicast control, IGMP snooping, trunking, Port and Tagging VLANs, Port and IEEE 802.1x security, SNMP V3 and Https security, SNTP, web customization, user accounts |
| 適合性（接続データ） | CE-compliant |
| テスト結果（接続データ） | 1 m |
| 取り付けタイプ（供給電圧） | DIN rail |
| テストの種類（接続データ） | Free fall in acc. with IEC 60068-2-32 |
| インターフェース1（周囲条件） | Ethernet (RJ45) |
| 騒音放出（接続データ） | EN 61000-6-4 |
| ノイズ耐性（接続データ） | IEC 61850-3, IEEE 1613, EN 61000-6-2: 2005 |
| 保護等級（寸法） | IP20 |
| ハウジング材質（供給電圧） | Aluminum |
| ポート数（周囲条件） | 16 (RJ45 ports) |
| 1個あたりの重量（梱包を除く） | 1,640.000 g |
| 空気圧（動作）（寸法） | 57 kPa ... 108 kPa (up to 4850 m above mean sea level) |
| 中国RoHS（規格と規制） | Environmentally Friendly Use Period = 10; |
| 伝送速度（周囲条件） | 10/100 Mbps |
| 伝送距離（周囲条件） | 100 m |
| 伝送物理（周囲条件） | Ethernet in RJ45 twisted pair |
| 導体断面積 AWG 最大 (一般) | 12 |
| 導体断面積AWG最小値（一般） | 24 |
| 信号接点制御電流（インターフェース） | 1 A |
| 信号接点制御電圧（インターフェース） | 250 V AC |
| 周囲温度（動作）（寸法） | -40 °C ... 70 °C |
| 導体断面積（固体最大）（一般） | 2.5 mm² |
| 導体断面積（最小）（一般） | 0.2 mm² |
| 空気圧（保管・輸送）（寸法） | 57 kPa ... 108 kPa (up to 4850 m above mean sea level) |
| 許容湿度（動作）（寸法） | 5 % ... 95 % (non-condensing) |
| ステータスおよび診断インジケーター（インターフェース） | LEDs: US1, US2(redundant voltage supply), link and activity per port |
| 供給電圧（ネットワーク拡張パラメータ） | 24 V DC (redundant) |
| 利用制限（主要商業データ） | EMC: class A product, see manufacturer's declaration in the download area |
| 残留リップル（ネットワーク拡張パラメータ） | 3.6 VPP(within the permitted voltage range) |
| 導体断面積最大可とう性（一般） | 2.5 mm² |
| 導体断面積（フレキシブル）最小値（一般） | 0.2 mm² |
| 最大導体長（ツイストペア）（機能） | 100 m |
| 接続方法に関する注意（周囲条件） | Auto negotiation and autocrossing |
| 突入サージ電流（ネットワーク拡張パラメータ） | 6.4 A (200 µs) |
| 供給電圧範囲（ネットワーク拡張パラメータ） | 12 V DC ... 48 V DC |
| 周囲温度（保管/輸送）（寸法） | -40 °C ... 85 °C |
| 許容湿度（保管・輸送）（寸法） | 5 % ... 95 % (non-condensing) |
| 標準消費電流（ネットワーク拡張パラメータ） | 312 mA (at US= 24 V DC) |
製品説明
The managed Ethernet switch complies with IEC 61850-3 and IEEE 1613 standards. It offers 16 RJ45 ports of 10/100 MBit/s at an operating temperature of -40°C ... +70°C.
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
