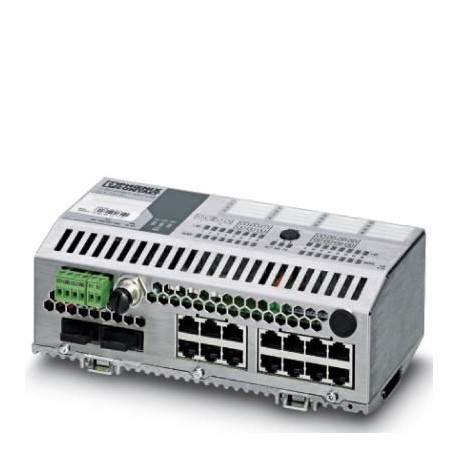

FL SWITCH SMCS 14TX/2FX-SM
FL SWITCH SMCS 14TX/2FX-SM 2701466 PHOENIX CONTACT Industrial Ethernet Switch
$0.00米ドル
4777 在庫あり
主な仕様
GTIN:4046356759991
注記:Made to Order (non-returnable)
注文キー:2701466
カタログページ:Page 415 (C-6-2017)
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4046356759991 |
| 注記 | Made to Order (non-returnable) |
| 注文キー | 2701466 |
| カタログページ | Page 415 (C-6-2017) |
| 梱包単位 | 1 pc |
| （インターフェース） | Fast Startup |
| （供給電圧） | 21.69 Years (SN 29500 standard, temperature 70 °C, operating cycle 100 % (7 days a week, 24 hours a day)) |
| 原産国 | DE (Germany) |
| 関税番号 | 85176200 |
| （周囲条件） | 26000 m (fiberglass with F-G 9/125 0.5 dB/km) |
| MTTF（供給電圧） | 286.27 Years (SN 29500 standard, temperature 25 °C, operating cycle 21 % (5 days a week, 8 hours a day)) |
| 管理（インターフェース） | Web-based management (HTTP) |
| 冗長性（インターフェース） | MRP (Media Redundancy Protocol) |
| タイプAX（供給電圧） | Block design |
| ストリップ長さ（一般） | 7 mm |
| 接続方法（一般） | Screw connection |
| 深さ（主要な商業データ） | 69 mm |
| 正味重量（供給電圧） | 1330 g |
| 幅（主要商業データ） | 214 mm |
| （基準および規制） | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| 基本機能（インターフェース） | Store-and-forward switch complies with IEEE 802.3 4 priority classes in acc. with IEEE 802.1 P TCP/IP protocol, BootP-capable, port-mirroring, integrated web server function, multicast filtering, IGMP snooping, VLAN, Rapid Spanning Tree (RSTP), PROFINET Device, Media Redundancy Protocol (MRP). |
| 高さ（主要商業データ） | 110 mm |
| フィルター関数（インターフェース） | Quality of Service (4 priority classes) |
| MACアドレステーブル（インターフェース） | 16000 |
| 取り付けタイプ（供給電圧） | DIN rail |
| サポートされているブラウザ（インターフェース） | Internet Explorer 5.5 or higher |
| 波長（周囲条件） | 1310 nm |
| インターフェース1（周囲条件） | Ethernet (RJ45) |
| インターフェース2（周囲条件） | Ethernet FO |
| インターフェース5（周囲条件） | Serial (RS-232) |
| 騒音放出（接続データ） | EN 61000-6-3 |
| ノイズ耐性（接続データ） | EN 61000-6-2:2005 |
| 信号LED（周囲条件） | Supply voltage, data transmission, error, link, activity |
| 追加機能（インターフェース） | BootP |
| 保護等級（寸法） | IP20 |
| 診断機能（インターフェース） | RMON History |
| ポート数（周囲条件） | 2 (SC single mode) |
| 時間同期（インターフェース） | SNTP |
| カスケードの深さ（セキュリティ機能） | Network, linear, and star structure: any |
| 1個あたりの重量（梱包を除く） | 1,330.000 g |
| 空気圧（動作）（寸法） | 86 kPa ... 108 kPa (2000 m above sea level) |
| PROFINETデバイス機能（インターフェース） | PROFINET device |
| 中国RoHS（規格と規制） | Environmentally Friendly Use Period = 50 |
| 接続方法（周囲条件） | RS-232-C, 6-pos. MINI-DIN socket (PS/2) |
| PROFINET 適合クラス (インターフェース) | Conformance-Class B |
| 伝送速度（周囲条件） | 100 Mbps (full duplex) |
| 振動（操作）（接続データ） | in acc. with IEC 60068-2-6: 5g, 150 Hz |
| 伝送距離（周囲条件） | 36000 m (fiberglass with F-G 9/125 0.36 dB/km) |
| 伝送物理（周囲条件） | Single-mode fiberglass |
| 導体断面積 AWG 最大 (一般) | 12 |
| 導体断面積AWG最小値（一般） | 24 |
| 信号接点制御電流（インターフェース） | 260 mA (maximum) |
| 信号接点制御電圧（インターフェース） | 24 V (typical) |
| 周囲温度（動作）（寸法） | -40 °C ... 70 °C (non-condensing) |
| 導体断面積（固体最大）（一般） | 2.5 mm² |
| 導体断面積（最小）（一般） | 0.2 mm² |
| 空気圧（保管・輸送）（寸法） | 66 kPa ... 108 kPa (3500 m above sea level) |
| 許容湿度（動作）（寸法） | 5 % ... 95 % (non-condensing) |
| ステータスおよび診断インジケーター（インターフェース） | LEDs: US1, US2 (power supply), Fail (alarm contact), 2 LEDs per Ethernet port (Link and switchable Activity/Speed/Duplex) |
| 供給電圧（ネットワーク拡張パラメータ） | 24 V DC (redundant) |
| 残留リップル（ネットワーク拡張パラメータ） | 3.6 VPP(within the permitted voltage range) |
| 導体断面積最大可とう性（一般） | 2.5 mm² |
| 導体断面積（フレキシブル）最小値（一般） | 0.2 mm² |
| 電磁両立性（接続データ） | Conformance with EMC Directive 2014/30/EU |
| リンク層検出プロトコル (LLDP) (機能) | As per protocol 802.2 |
| 振動（保管・輸送）（接続データ） | 5g, 150 Hz, in acc. with IEC 60068-2-6 |
| 消費電流（ネットワーク拡張パラメータ） | 260 mA |
| 接続方法に関する注意（周囲条件） | Auto negotiation and autocrossing |
| 供給電圧範囲（ネットワーク拡張パラメータ） | 18 V DC ... 32 V DC |
| 周囲温度（保管/輸送）（寸法） | -40 °C ... 85 °C |
| 許容湿度（保管・輸送）（寸法） | 5 % ... 95 % (non-condensing) |
| 標準消費電流（ネットワーク拡張パラメータ） | 290 mA (at US= 24 V DC) |
| 最大導体長（ツイストペア）（セキュリティ機能） | 100 m |
| コーティングの適用を損なう可能性のある物質を含まない（接続データ） | Yes |
製品説明
Smart Managed Compact Ethernet Switch with 14 10/100 MBit/s RJ45 ports and two 100 MBit/s FX-SC single-mode ports
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
