FLK 26/EZ-DR/ 300/KONFEK

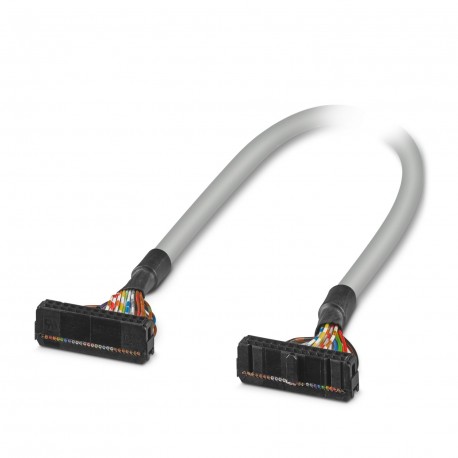

FLK 26/EZ-DR/ 300/KONFEK 2299424 PHOENIX CONTACT Cable
$0.00米ドル
4580 在庫あり
主な仕様
:-10 °C ... 70 °C (flexible installation)
赤:IDC/FLK26 (3) = IDC/FLK26 (3)
青:IDC/FLK26 (7) = IDC/FLK26 (7)
グレー:IDC/FLK26 (9) = IDC/FLK26 (9)
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| -10 °C ... 70 °C (flexible installation) | |
| 赤 | IDC/FLK26 (3) = IDC/FLK26 (3) |
| 青 | IDC/FLK26 (7) = IDC/FLK26 (7) |
| グレー | IDC/FLK26 (9) = IDC/FLK26 (9) |
| ピッチ | 2.54 mm |
| 黒 | IDC/FLK26 (1) = IDC/FLK26 (1) |
| 茶色 | IDC/FLK26 (2) = IDC/FLK26 (2) |
| 緑 | IDC/FLK26 (6) = IDC/FLK26 (6) |
| 白 | IDC/FLK26 (10) = IDC/FLK26 (10) |
| オレンジ | IDC/FLK26 (4) = IDC/FLK26 (4) |
| バイオレット | IDC/FLK26 (8) = IDC/FLK26 (8) |
| 黄色 | IDC/FLK26 (5) = IDC/FLK26 (5) |
| 高度 | ≤ 2000 m |
| シールド | no |
| 茶色がかった赤 | IDC/FLK26 (21) = IDC/FLK26 (21) |
| 白赤 | IDC/FLK26 (13) = IDC/FLK26 (13) |
| ケーブルタイプ | 26X0.14 [PVC] |
| 茶青 | IDC/FLK26 (25) = IDC/FLK26 (25) |
| 白青 | IDC/FLK26 (17) = IDC/FLK26 (17) |
| 白灰色 | IDC/FLK26 (19) = IDC/FLK26 (19) |
| 茶黒 | IDC/FLK26 (20) = IDC/FLK26 (20) |
| 茶緑色 | IDC/FLK26 (24) = IDC/FLK26 (24) |
| 白黒 | IDC/FLK26 (11) = IDC/FLK26 (11) |
| 白茶色 | IDC/FLK26 (12) = IDC/FLK26 (12) |
| 白緑 | IDC/FLK26 (16) = IDC/FLK26 (16) |
| ケーブル長 | 3 m |
| ハロゲンフリー | no |
| 製品タイプ | System cable |
| 茶色がかったオレンジ | IDC/FLK26 (22) = IDC/FLK26 (22) |
| 茶紫 | IDC/FLK26 (26) = IDC/FLK26 (26) |
| 茶色がかった黄色 | IDC/FLK26 (23) = IDC/FLK26 (23) |
| 白オレンジ | IDC/FLK26 (14) = IDC/FLK26 (14) |
| 白紫 | IDC/FLK26 (18) = IDC/FLK26 (18) |
| 白黄色 | IDC/FLK26 (15) = IDC/FLK26 (15) |
| 導体タイプ | Round cable set |
| AWG信号線 | 26 |
| 記事の改訂 | 04 |
| ケーブル抵抗 | ≤ 145 Ω/km (20 °C) |
| 難燃性 | IEC 60332-1-2 (raw cable) |
| 接続方法 | IDC/FLK socket strip |
| 耐油性 | can withstand occasional splashes (raw cable) |
| 導体材料 | Tin-plated Cu litz wires |
| 操作上の注意 | For proper use, the specifications of the installation directive (see Downloads) must be observed. For applications or use with third-party products, the specifications, and the safety and warning instructions of the respective third-party manufacturer must also be met. |
| ポジション数 | 26 |
| 保護の程度 | IP00 |
| 絶縁抵抗 | ≥ 20 MΩ*km (20 °C) |
| 接続数 | 1 |
| 外装シース、カラー | gray |
| 公称動作モード | 100% operating factor |
| 動作電圧（AC） | ≤ 30 V AC |
| 動作電圧（DC） | ≤ 60 V DC |
| 外装材 | Semi-rigid PVC |
| 導体断面積 | 26x 0.14 mm² |
| ケーブル外径 | 8.30 mm ±0.4 mm |
| 電流（パスあたり、50°C） | ≤ 1 A (Uncoiled, see derating) |
| 電流（パスあたり、70°C） | ≤ 0.6 A (Uncoiled, see derating) |
| 挿入/離脱サイクル | > 50 |
| 絶縁体を含む線径 | 1 mm ±0.03 mm |
| 周囲温度（動作） | -40 °C ... 70 °C (fixed installation) |
| 導体構造信号線 | 7x 0.16 mm |
| 動的荷重容量（曲げ） | Max. bending cycles: 5000 (at a radius of ≥ 15x outside diameter) |
| 標準に準拠した接続 | based on IEC 60603-13 |
| 周囲温度（保管/輸送） | -40 °C ... 80 °C |
| 最小の曲げ半径、固定設置 | 70 mm |
| 保護等級（設置場所） | ≥ IP54 (Installation location) |
| 最小の曲げ半径、可動設置 | 131 mm |
製品説明
Ready-made round cable; Connection 1: IDC/FLK Connection Female (1x 26-poles); Connection 2: IDC/FLK Connection Female (1x 26-poles); Cable length: 3 m
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
製品資料
データシート
技術仕様と性能データ
ユーザーマニュアル
設置・操作ガイド
