FLK 50-PA/EZ-DR/KS/1500/YOC

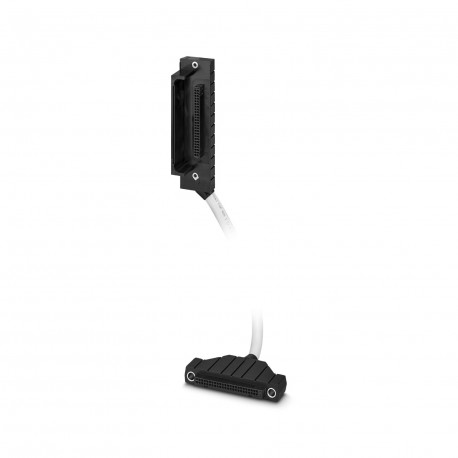

FLK 50-PA/EZ-DR/KS/1500/YOC 2314435 PHOENIX CONTACT Front adapters
$0.00米ドル
3645 在庫あり
主な仕様
:SDV531L
ピッチ:2.54 mm
長さ:15 m
高度:≤ 2000 m
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| SDV531L | |
| ピッチ | 2.54 mm |
| 長さ | 15 m |
| 高度 | ≤ 2000 m |
| シールド | yes |
| ケーブルタイプ | 50X0.14 [PVC] |
| 証明書 | UKCA-compliant |
| ハロゲンフリー | no |
| 製品タイプ | Front adapter |
| UL AWMスタイル | 2464/1061 |
| 導体タイプ | Assembled shielded round cable |
| AWG信号線 | 26 |
| 記事の改訂 | 10 |
| ケーブル抵抗 | ≤ 145 Ω/km (at 20 °C) |
| 難燃性 | IEC 60332-1-2 (raw cable) |
| 接続方法 | Yokogawa, I/O cards compatible |
| 取り付け位置 | any |
| 耐油性 | can withstand occasional splashes (raw cable) |
| 適切なI/Oカード | SDV531 |
| 締め付けトルク | 0.5 Nm (Screw connection) |
| 導体材料 | Tin-plated Cu litz wires |
| 電流（パスあたり） | ≤ 500 mA (uncoiled) |
| 操作上の注意 | For proper use, the specifications of the installation directive (see Downloads) must be observed. For applications or use with third-party products, the specifications, and the safety and warning instructions of the respective third-party manufacturer must also be met. |
| ポジション数 | 50 |
| 保護の程度 | IP20 |
| 絶縁抵抗 | ≥ 20 MΩ*km (20 °C) |
| 接続数 | 1 |
| 外装シース、カラー | gray |
| 公称動作モード | 100% operating factor |
| 動作電圧（DC） | ≤ 30 V DC |
| 外装材 | Semi-rigid PVC |
| 導体断面積 | 50x 0.14 mm² |
| ケーブル外径 | 11.00 mm ±0.3 mm |
| 挿入/離脱サイクル | > 50 |
| 絶縁体を含む線径 | 1 mm ±0.03 mm |
| 周囲温度（動作） | -40 °C ... 70 °C (fixed installation) |
| 導体構造信号線 | 7x 0.16 mm |
| 動的荷重容量（曲げ） | Max. bending cycles: 5000 (at a radius of ≥ 18x outside diameter) |
| 標準に準拠した接続 | based on IEC 60603-13 |
| 周囲温度（保管/輸送） | -40 °C ... 80 °C |
| 最小の曲げ半径、固定設置 | 114 mm |
| 保護等級（設置場所） | ≥ IP54 (Installation location) |
| 最小の曲げ半径、可動設置 | 205 mm |
製品説明
Front cast iron adapter with fixed round cable and a 50-pole plug pin extruded on both sides for the connection of Yokogawa ProSafe control systems. Cable length: 15.0 m
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
