在庫あり 注目商品
FLKM-PA-D37/ETHA

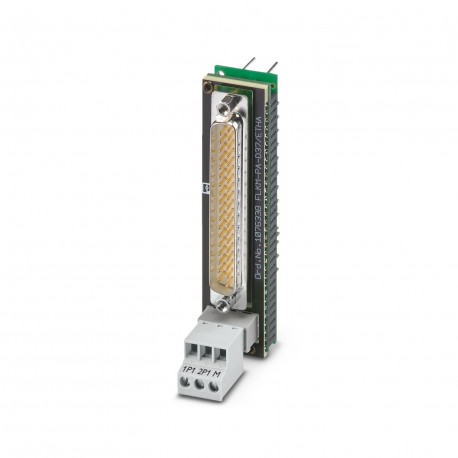

FLKM-PA-D37/ETHA 1076338 PHOENIX CONTACT VARIOFACE front adapter for Siemens SIMATIC
$0.00米ドル
3411 在庫あり
主な仕様
:6DL1193-6TP00-0DH1
深さ:55.94 mm
ピッチ:2.77 mm
幅:88.56 mm
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| 6DL1193-6TP00-0DH1 | |
| 深さ | 55.94 mm |
| ピッチ | 2.77 mm |
| 幅 | 88.56 mm |
| 身長 | 22 mm |
| 高度 | ≤ 2000 m |
| 絶縁 | Functional insulation |
| 製品タイプ | Front adapter |
| ねじ山 | UNC 4-40 |
| 組み立てノート | Once plugged in, the front adapter and terminal block form a single unit that can no longer be separated. |
| 取り付けタイプ | Plug-in mounting |
| 識別 | UL 508 Recognized |
| 製品ファミリー | VARIOFACE |
| 記事の改訂 | 02 |
| 汚染度 | 2 |
| 剥ぎ取り長さ | 10 mm |
| 接続方法 | Plug-in connection |
| 取り付け位置 | any |
| 締め付けトルク | 0.5 Nm ... 0.6 Nm |
| 操作上の注意 | For proper use, the specifications of the installation directive (see Downloads) must be observed. For applications or use with third-party products, the specifications, and the safety and warning instructions of the respective third-party manufacturer must also be met. |
| ポジション数 | 36 |
| 定格サージ電圧 | 0.6 kV (1.2/50 μs) |
| 適切なI/Oモジュール | 6DL1131-6BH00-0PH1 (Terminal Block H1/M1) |
| 電流（支店ごと） | ≤ 1 A |
| 過電圧カテゴリー | II |
| 接続数 | 1 |
| 規格・規制 | EN IEC 60664-1 |
| 公称動作モード | 100% operating factor |
| 動作電圧（AC） | ≤ 30 V AC |
| 動作電圧（DC） | ≤ 60 V DC |
| 適切な端子台 | 6DL1193-6TP00-0BH1 |
| 定格絶縁電圧 | 63 V |
| 導体断面積 AWG | 24 ... 12 |
| 挿入/離脱サイクル | > 500 |
| 導体断面積は剛性 | 0.34 mm² ... 2.5 mm² |
| 保護等級（モジュール） | IP00 |
| 周囲温度（動作） | -20 °C ... 70 °C |
| 導体断面積が柔軟 | 0.2 mm² ... 2.5 mm² |
| 標準に準拠した接続 | IEC 60807-2 |
| 電流（D-SUB経由の電圧供給） | ≤ 2 A |
| 周囲温度（保管/輸送） | -20 °C ... 70 °C |
| 保護等級（設置場所） | ≥ IP54 |
| 電流（ネジ接続による電圧供給） | ≤ 10 A |
| 導体断面は固定（同じ断面を持つ2本の導体） | 0.2 mm² ... 1 mm² |
| 導体断面積がフレキシブル（同じ断面積の導体2本） | 0.2 mm² ... 1.5 mm² |
製品説明
VARIOFACE front adapter for Siemens SIMATIC® ET 200SP HA with a 37-pin D-SUB blade for 24 V DC and analog digital peripheral modules, max. 32 channel connection
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
