FLT 35-260

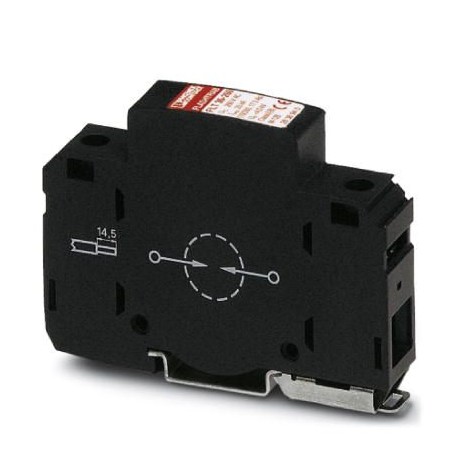

FLT 35-260 2800110 PHOENIX CONTACT Combination type 1/2 protective device
$0.00米ドル
3362 在庫あり
主な仕様
GTIN:4046356479967
注文キー:2800110
（一般的な）:440 V AC (120 min / withstand mode)
カタログページ:Page 22 (TT-2011)
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4046356479967 |
| 注文キー | 2800110 |
| （一般的な） | 440 V AC (120 min / withstand mode) |
| カタログページ | Page 22 (TT-2011) |
| 梱包単位 | 10 pc |
| 原産国 | DE (Germany) |
| （接続データ） | EN 61643-11 2012 |
| 関税番号 | 85363010 |
| （周囲条件） | TT |
| 高度（寸法） | ≤ 2000 m (amsl (above mean sea level)) |
| タイプ（周囲条件） | DIN rail module, one-piece |
| 色（周囲条件） | black |
| 深さ（主要な商業データ） | 66.2 mm |
| 幅（主要商業データ） | 17.6 mm |
| （基準および規制） | No hazardous substances above threshold values |
| ENタイプ（周囲条件） | T1 |
| 高さ（主要商業データ） | 88.6 mm |
| 公称電圧 UN（一般） | 230/400 V AC (TN) |
| 公称周波数 fN (一般) | 50 Hz (60 Hz) |
| 残留電流IPE（一般） | ≤ 0.1 mA |
| 定格負荷電流 IL（一般） | 80 A |
| 保護等級（寸法） | IP20 (only when all terminal points are used) |
| 応答時間 tA(L-PEN) (一般) | ≤ 100 ns |
| ネジ山（保護回路） | M5 |
| 取り付けタイプ（周囲条件） | DIN rail: 35 mm |
| UT(L-PEN)におけるTOV挙動（一般） | 440 V AC (5 s / withstand mode) |
| 1個あたりの重量（梱包を除く） | 160.340 g |
| ハウジング材質（周囲条件） | PA 6.6 |
| 被覆剥き長さ（保護回路） | 14.5 mm |
| 中国RoHS（規格と規制） | Environmentally friendly use period: unlimited = EFUP-e |
| 接続方法（保護回路） | Screw connection |
| 水平ピッチ（主要商業データ） | 1 Div. |
| PCの待機時消費電力（一般） | ≤ 35 mVA |
| 締め付けトルク（保護回路） | 4.5 Nm |
| 保護モード（周囲条件） | L-PEN |
| 規格・規制（接続データ） | IEC 61643-11 2011 |
| 汚染度（周囲条件） | 2 |
| ポジション数（周囲条件） | 1 |
| 周囲温度（動作）（寸法） | -40 °C ... 85 °C |
| IEC電源システム（周囲条件） | TN-S |
| IEC試験分類（周囲条件） | I |
| 短絡電流定格 ISCCR（一般） | 3 kA (260 V AC) |
| 電圧保護レベルアップ(L-PEN) (一般) | ≤ 5 kV |
| 分岐配線付き最大バックアップヒューズ（一般） | 400 A AC (gG) |
| 許容湿度（動作）（寸法） | 5 % ... 95 % |
| 導体断面積AWG（保護回路） | 6 ... 2 |
| サージ保護障害メッセージ（周囲条件） | none |
| 周囲温度（保管/輸送）（寸法） | -40 °C ... 85 °C |
| 電流遮断定格Ifi(L-PEN)に従う（一般） | 3 kA (260 V AC) |
| V型貫通配線の最大バックアップヒューズ（一般） | 80 A AC (gG) |
| 導体断面積（保護回路） | 2.5 mm² |
| 最大連続動作電圧 UC(L-PEN) (一般) | 385 V AC |
| 公称放電電流 In(8/20) µs (L-PEN) (一般) | 35 kA |
| 導体断面積最大可とう性（保護回路） | 25 mm² |
| 導体断面積の最小値（保護回路） | 2.5 mm² |
| UL 94（周囲条件）に準拠した難燃性評価 | V-0 |
| 6 kV（1.2/50）µsにおける波頭放電電圧（一般） | ≤ 5 kV |
| インパルス放電電流（10/350）µs（L-PEN）、充電（一般） | 17.5 As |
| インパルス放電電流（10/350）µs（L-PEN）、比エネルギー（一般） | 306 kJ/Ω |
| インパルス放電電流（10/350）µs（L-PEN）、ピーク電流値Iimp（一般） | 35 kA |
製品説明
Type 1 / Class I / B (lightning current discharger) with encapsulated, 1-channel Arc-Chopping arc discharger. Housing width: 17.5 mm (1 pc)
