FLT-MB-T1-264/12.5-3+0-UT

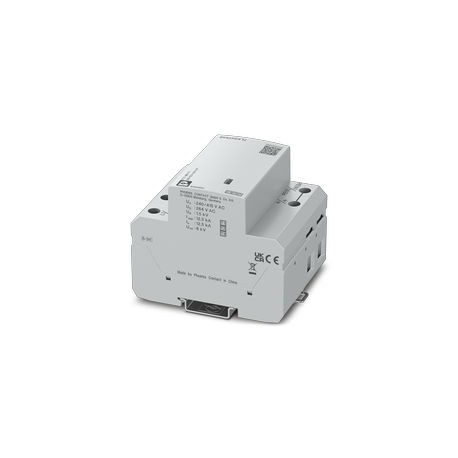

FLT-MB-T1-264/12.5-3+0-UT 1380658 PHOENIX CONTACT Lightning current arrester / leakage current-proof non-plu..
$361.19米ドル
77 在庫あり
主な仕様
:I + II + III
注記:2011
タイプ:DIN rail module, one-piece
深さ:76.6 mm (incl. DIN rail 7.5 mm)
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| I + II + III | |
| 注記 | 2011 |
| タイプ | DIN rail module, one-piece |
| 深さ | 76.6 mm (incl. DIN rail 7.5 mm) |
| 幅 | 72 mm |
| 身長 | 89.8 mm |
| ENタイプ | T1 + T2 + T3 |
| 高度 | ≤ 5000 m |
| 製品タイプ | Combination type |
| ねじ山 | M5 |
| 取り付けタイプ | DIN rail: 35 mm |
| 材料グループ | I |
| サイドパネルを開く | No |
| 水平ピッチ | 4 Div. |
| ハウジング材質 | PBT |
| 汚染度 | 2 |
| 応答時間 tA | ≤ 100 ns |
| 剥ぎ取り長さ | 18 mm |
| 接続方法 | Screw connection |
| 断面積AWG | (converted acc. to IEC) |
| ショック（操作） | 2g (Half-sine / 11 ms / 3x ±X, ±Y, ±Z) |
| 締め付けトルク | 3 Nm (2,5 mm² ... 16 mm²) |
| 保護モード | L-PEN |
| 公称電圧UN | 240/415 V AC (TN-C) |
| UTにおけるTOV行動 | 457 V AC (5 s / withstand mode) |
| 寸法図 | |
| 断熱材 | PBT |
| ポジション数 | 4 |
| 複合波UOC | 6 kV |
| 保護の程度 | IP20 (Installed) |
| 公称周波数 fN | 50 Hz (60 Hz) |
| 過電圧カテゴリー | IV |
| 材料のCTI値 | 600 |
| 定格負荷電流 IL | 80 A (< 55 °C) |
| 残留電圧ウレス | ≤ 1.5 kV (at In) |
| 振動（操作） | 0,5g (9 … 200 Hz / 2.5 h / X, Y, Z) |
| IEC電源システム | TN-C |
| IEC試験分類 | T1 + T2 + T3 |
| 規格/仕様 | IEC 61643-11 |
| 導体断面積 AWG | 13 ... 2 |
| 電圧保護レベルアップ | ≤ 1.5 kV |
| 導体断面積は剛性 | 2.5 mm² ... 35 mm² |
| 最大連続電圧UC | 264 V AC |
| サージ保護障害メッセージ | optical |
| 周囲温度（動作） | -40 °C ... 85 °C |
| 導体断面積が柔軟 | 2.5 mm² ... 25 mm² |
| 許容湿度（動作） | 5 % ... 95 % |
| 短絡電流定格 ISCCR | 25 kA |
| 電流遮断定格Ifiに従う | 25 kA |
| 分岐配線の最大バックアップヒューズ | 160 A (gG) |
| UL 94準拠の難燃性評価 | V-0 |
| 公称放電電流 In(8/20) µs | 12.5 kA |
| 周囲温度（保管/輸送） | -40 °C ... 85 °C |
| V型貫通配線付き最大バックアップヒューズ | 80 A (gG) |
| 総放電電流 ITotal(10/350) µs | 37.5 kA |
| インパルス放電電流（10/350）µs、充電 | 6.25 As |
| 6 kV（1.2/50）µsにおける波頭放電電圧 | ≤ 1.5 kV |
| インパルス放電電流（10/350）µs、ピーク値リンプ | 12.5 kA |
| インパルス放電電流（10/350）µs、比エネルギー | 39 kJ/Ω |
製品説明
Spark gap-based non-pluggable lightning current arrester / surge protective device free of leakage current for 3-phase power supply networks with common N and PE (4-conductor system: L1, L2, L3, PEN),
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
