FLT-SEC-H-T1-3C-440/25-FM

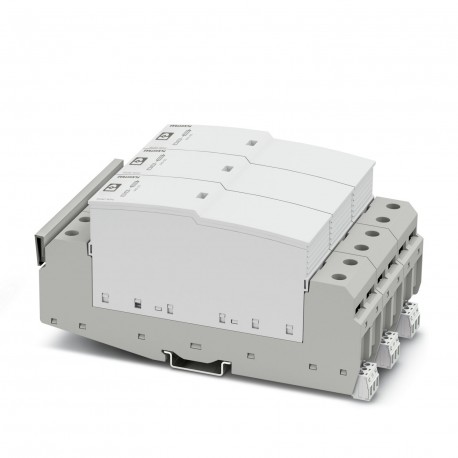

FLT-SEC-H-T1-3C-440/25-FM 2907260 PHOENIX CONTACT Combination type 1/2 protective device
$0.00米ドル
4468 在庫あり
主な仕様
GTIN:4055626176437
注文キー:2907260
（一般的な）:1640 V AC (200 ms / safe failure mode)
カタログページ:Page 28 (C-4-2017)
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4055626176437 |
| 注文キー | 2907260 |
| （一般的な） | 1640 V AC (200 ms / safe failure mode) |
| カタログページ | Page 28 (C-4-2017) |
| 梱包単位 | 1 pc |
| 原産国 | DE (Germany) |
| （接続データ） | EN 61643-11 2012 |
| 関税番号 | 85363030 |
| （周囲条件） | PBT-FR |
| （保護回路） | 1 A DC (30 V DC) |
| 高度（寸法） | ≤ 2000 m (amsl (above mean sea level)) |
| タイプ（周囲条件） | DIN rail module, two-section, divisible |
| 色（周囲条件） | light grey RAL 7035 |
| 応答時間 tA (一般) | ≤ 100 ns |
| 深さ（主要な商業データ） | 74.5 mm |
| 幅（主要商業データ） | 106.8 mm |
| （基準および規制） | Lead 7439-92-1 |
| ENタイプ（周囲条件） | T1 / T2 |
| 高さ（主要商業データ） | 167 mm |
| 公称電圧 UN（一般） | 400/690 V AC (TN-C) |
| UTにおけるTOV行動（一般） | 580 V AC (5 s / withstand mode) |
| 公称周波数 fN (一般) | 50 Hz (60 Hz) |
| 残留電流IPE（一般） | ≤ 5 µA |
| 残留電圧ウレス（一般） | ≤ 2.5 kV (at In) |
| 保護等級（寸法） | IP20 (only when all terminal points are used) |
| ネジ山（保護回路） | M2 |
| 取り付けタイプ（周囲条件） | DIN rail: 35 mm |
| 1個あたりの重量（梱包を除く） | 1,755.000 g |
| ハウジング材質（周囲条件） | PA 6.6-FR 20% GF |
| 被覆剥き長さ（保護回路） | 7 mm |
| 電圧保護レベルアップ（一般） | ≤ 2.5 kV |
| 接続方法（保護回路） | Plug-in/screw connection via COMBICON |
| 水平ピッチ（主要商業データ） | 6 Div. |
| 動作電流（保護回路） | 10 mA AC ... 1 A AC |
| 動作電圧（保護回路） | 12 V AC ... 250 V AC |
| REACh SVHC（基準と規制） | N,N-dimethylacetamide 127-19-5 |
| 締め付けトルク（保護回路） | 0.25 Nm |
| 最大連続電圧UC（一般） | 440 V AC |
| 保護モード（周囲条件） | L-PEN |
| 規格・規制（接続データ） | IEC 61643-11 2011 |
| スイッチング機能（保護回路） | PDT contact |
| 汚染度（周囲条件） | 2 |
| ポジション数（周囲条件） | 3 |
| ねじ山（インジケータ/リモート信号） | M5 |
| 周囲温度（動作）（寸法） | -40 °C ... 80 °C |
| IEC電源システム（周囲条件） | TN-C |
| IEC試験分類（周囲条件） | I / II |
| 短絡電流定格 ISCCR（一般） | 50 kA |
| 電流遮断定格Ifiに従う（一般） | 50 kA |
| 許容湿度（動作）（寸法） | 5 % ... 95 % |
| ストリップ長さ（インジケータ/リモート信号） | 18 mm |
| 接続方法（インジケータ/リモートシグナリング） | Fork-type cable lug |
| 締め付けトルク（インジケーター/リモート信号） | 4.5 Nm |
| 導体断面積AWG（保護回路） | 28 ... 16 |
| 公称放電電流 In(8/20) µs (一般) | 25 kA |
| 導体断面積（保護回路） | 0.14 mm² ... 1.5 mm² |
| 最大放電電流 Imax(8/20) µs (一般) | 50 kA |
| サージ保護障害メッセージ（周囲条件） | Optical, remote indicator contact |
| 周囲温度（保管/輸送）（寸法） | -40 °C ... 80 °C |
| 導体断面積がフレキシブル（保護回路） | 0.14 mm² ... 1.5 mm² |
| 導体断面積 AWG (インジケータ/リモート信号) | 13 ... 2 |
| インパルス放電電流（10/350）µs、充電（一般） | 12.5 As |
| 導体断面実線（表示器/遠隔信号） | 2.5 mm² ... 35 mm² |
| UL 94（周囲条件）に準拠した難燃性評価 | V-0 |
| 導体断面積がフレキシブル（表示器/遠隔信号） | 1.5 mm² ... 16 mm² |
| 6 kV（1.2/50）µsにおける波頭放電電圧（一般） | ≤ 2.5 kV |
| インパルス放電電流（10/350）µs、ピーク値リンプ（一般） | 25 kA |
| インパルス放電電流（10/350）µs、比エネルギー（一般） | 160 kJ/Ω |
製品説明
Plug-in lightning current arrester, according to type 1/class I, with fuse resistant to momentary overcurrents, for three-phase power supply networks with PE and N placed in combination on one conduct
