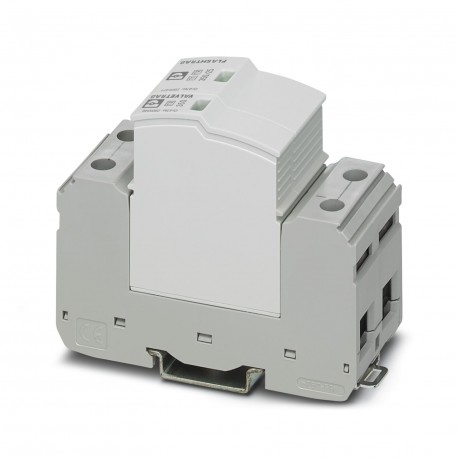

FLT-SEC-T1+T2-1C-350/25-FM
FLT-SEC-T1+T2-1C-350/25-FM 2905465 FLT‐CP‐1C‐350 2859741 PHOENIX CONTACT Type 1+2 protective device combinat..
$0.00米ドル
3761 在庫あり
主な仕様
:I
注記:2011
タイプ:DIN rail module, two-section, divisible
深さ:74.5 mm
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| I | |
| 注記 | 2011 |
| タイプ | DIN rail module, two-section, divisible |
| 深さ | 74.5 mm |
| 幅 | 35.6 mm |
| 身長 | 95.2 mm |
| ENタイプ | T1 |
| 高度 | ≤ 2000 m (amsl) |
| SPDタイプ | 2CA |
| 製品タイプ | Arrester combination |
| ねじ山 | M5 |
| 取り付けタイプ | DIN rail: 35 mm |
| 材料グループ | I |
| 製品ファミリー | SEC Family |
| 接続名 | Remote fault indicator contact |
| 公称電圧 | 240 V AC |
| サイドパネルを開く | No |
| 記事の改訂 | 08 |
| 水平ピッチ | 2 Div. |
| ハウジング材質 | PA 6.6-FR 20 % GF |
| 汚染度 | 2 |
| 応答時間 tA | ≤ 25 ns |
| 剥ぎ取り長さ | 18 mm |
| 接続方法 | Screw connection |
| 公称周波数 | 50/60 Hz |
| 動作電流 | 10 mA AC ... 1 A AC |
| 動作電圧 | 12 V AC ... 250 V AC |
| ショック（操作） | 30g (Half-sine / 11 ms / 3x ±X, ±Y, ±Z) |
| 締め付けトルク | 4.5 Nm |
| 保護モード | L-PEN |
| 公称電圧UN | 240 V AC (TN-C) |
| スイッチング機能 | Changeover contact |
| UTにおけるTOV行動 | 415 V AC (5 s / withstand mode) |
| 寸法図 | |
| 行動の方向 | 1L-N/PE |
| 断熱材 | PA6.6-FR 20% GF |
| ポジション数 | 1 |
| AC動作電流 | 1 A AC |
| 色（基本要素） | gray (RAL 7042) |
| 保護の程度 | IP20 (only when all terminal points are used) |
| 公称周波数 fN | 50 Hz (60 Hz) |
| 過電圧カテゴリー | III |
| 材料のCTI値 | 600 |
| 定格負荷電流 IL | 125 A (< 55 °C) |
| 残留電圧ウレス | ≤ 1.5 kV (at In) |
| 振動（操作） | 5g (5 - 500 Hz/2.5 h/X, Y, Z) |
| 色（オスコネクタ） | light gray (RAL 7035) |
| IEC電源システム | TN-C |
| IEC試験分類 | I + II |
| 規格/仕様 | IEC 61643-11 |
| 配電システム | Single phase |
| 導体断面積 AWG | 13 ... 2 |
| 電圧保護レベルアップ | ≤ 1.5 kV |
| 公称放電電流In | 20 kA |
| 導体断面積は剛性 | 2.5 mm² ... 35 mm² |
| 最大連続電圧UC | 350 V AC |
| 電圧保護定格 VPR | 1200 V |
| サージ保護障害メッセージ | Optical, remote indicator contact |
| 周囲温度（動作） | -40 °C ... 80 °C |
| 導体断面積が柔軟 | 2.5 mm² ... 35 mm² |
| 許容湿度（動作） | 5 % ... 95 % |
| 短絡電流定格 ISCCR | 25 kA (264 V AC) |
| 電流遮断定格Ifiに従う | 25 kA (264 V AC) |
| 分岐配線の最大バックアップヒューズ | 315 A (gG) |
| 短絡電流定格（SCCR） | 50 kA |
| UL 94準拠の難燃性評価 | V-0 |
| 公称放電電流 In(8/20) µs | 25 kA |
| 周囲温度（保管/輸送） | -40 °C ... 80 °C |
| 最大放電電流 Imax(8/20) µs | 100 kA |
| 最大連続動作電圧MCOV | 264 V AC |
| V型貫通配線付き最大バックアップヒューズ | 125 A (gG) |
| インパルス放電電流（10/350）µs、充電 | 12.5 As |
| 6 kV（1.2/50）µsにおける波頭放電電圧 | ≤ 1.5 kV |
| インパルス放電電流（10/350）µs、ピーク値リンプ | 25 kA |
| インパルス放電電流（10/350）µs、比エネルギー | 160 kJ/Ω |
製品説明
Combination of pluggable lightning and surge arresters, according to type 1+2/class I+II, for single-phase power grids, with combined PE and N laying in one conductor (L1, PEN).
