FLT-SEC-ZP-3S-255/7,5

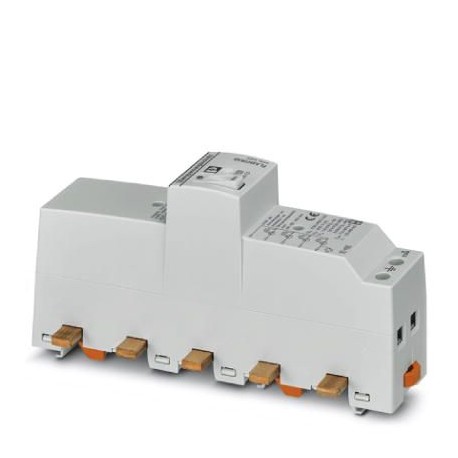

FLT-SEC-ZP-3S-255/7,5 1074741 PHOENIX CONTACT Combination type 1/2 protective device
$0.00米ドル
4507 在庫あり
主な仕様
GTIN:4055626774190
注文キー:1074741
（一般的な）:1455 V AC (200 ms / withstand mode)
梱包単位:1 pc
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4055626774190 |
| 注文キー | 1074741 |
| （一般的な） | 1455 V AC (200 ms / withstand mode) |
| 梱包単位 | 1 pc |
| 原産国 | DE (Germany) |
| （接続データ） | EN 61643-11 2012 |
| 関税番号 | 85363090 |
| （周囲条件） | PC |
| 高度（寸法） | ≤ 6000 m (amsl (above mean sea level)) |
| タイプ（周囲条件） | Busbar module, one-piece |
| 色（周囲条件） | light grey RAL 7035 |
| 応答時間 tA (一般) | ≤ 100 ns |
| 深さ（主要な商業データ） | 110.7 mm |
| 幅（主要商業データ） | 47 mm |
| ENタイプ（周囲条件） | T1 + T2 |
| 高さ（主要商業データ） | 223.2 mm |
| 公称電圧 UN（一般） | 230/400 V AC (TN-S) |
| 公称周波数 fN (一般) | 50 Hz (60 Hz) |
| 残留電流IPE（一般） | ≤ 5 µA |
| 保護等級（寸法） | IP30 (Installed) |
| ネジ山（保護回路） | M5 |
| UT(LN)におけるTOV挙動（一般） | 337 V AC (5 s / withstand mode) |
| 取り付けタイプ（周囲条件） | Busbar 40 mm |
| UT(L-PE)におけるTOV挙動（一般） | 442 V AC (120 min / withstand mode) |
| UT(N-PE)におけるTOV挙動（一般） | 1200 V AC (200 ms / withstand mode) |
| 1個あたりの重量（梱包を除く） | 829.800 g |
| ハウジング材質（周囲条件） | PA 6.6-FR |
| 被覆剥き長さ（保護回路） | 18 mm |
| 接続方法（保護回路） | Screw terminal blocks |
| 水平ピッチ（主要商業データ） | 2.6 Div. |
| REACh SVHC（基準と規制） | Lead 7439-92-1 |
| 締め付けトルク（保護回路） | 4.5 Nm |
| 最大連続電圧UC（一般） | 255 V AC |
| 保護モード（周囲条件） | L-N |
| 規格・規制（接続データ） | IEC 61643-11 2011 |
| 汚染度（周囲条件） | 2 |
| ポジション数（周囲条件） | 4 |
| 電圧保護レベルアップ(LN) (一般) | ≤ 1.5 kV |
| 電圧保護レベルアップ(L-PE) (一般) | ≤ 2 kV |
| 電圧保護レベルアップ(N-PE)(一般) | ≤ 1.5 kV |
| 周囲温度（動作）（寸法） | -40 °C ... 80 °C |
| IEC電源システム（周囲条件） | TN-S |
| IEC試験分類（周囲条件） | I + II |
| 短絡電流定格 ISCCR（一般） | 25 kA |
| 分岐配線付き最大バックアップヒューズ（一般） | 250 A (gG) |
| 許容湿度（動作）（寸法） | 5 % ... 95 % |
| 導体断面積（保護回路） | 2.5 mm² ... 35 mm² |
| 電流遮断定格Ifi(LN)に従う（一般） | 25 kA |
| 電流遮断定格Ifi(L-PE)に従う（一般） | 25 kA |
| 電流遮断定格Ifi(N-PE)に従う（一般） | 100 A |
| サージ保護障害メッセージ（周囲条件） | optical |
| 周囲温度（保管/輸送）（寸法） | -40 °C ... 80 °C |
| 導体断面積がフレキシブル（保護回路） | 2.5 mm² ... 35 mm² |
| 公称放電電流 In(8/20) µs (LN) (一般) | 20 kA |
| 公称放電電流 In(8/20) µs (L-PE) (一般) | 20 kA |
| 公称放電電流 In(8/20) µs (N-PE) (一般) | 80 kA |
| UL 94（周囲条件）に準拠した難燃性評価 | V-0 |
| インパルス放電電流（10/350）µs（LN）、電荷（一般） | 3.75 As |
| インパルス放電電流（10/350）µs（L-PE）、電荷（一般） | 3.75 As |
| インパルス放電電流（10/350）µs（N-PE）、電荷（一般） | 15 As |
| インパルス放電電流（10/350）µs（LN）、比エネルギー（一般） | 15 kJ/Ω |
| インパルス放電電流（10/350）µs（L-PE）、比エネルギー（一般） | 15 kJ/Ω |
| インパルス放電電流（10/350）µs（N-PE）、比エネルギー（一般） | 225 kJ/Ω |
| インパルス放電電流（10/350）µs（LN）、ピーク電流値Iimp（一般） | 7.5 kA |
| インパルス放電電流（10/350）µs（L-PE）、ピーク電流値Iimp（一般） | 7.5 kA |
| インパルス放電電流（10/350）µs（N-PE）、ピーク電流値Iimp（一般） | 30 kA |
製品説明
Lightning current charger, according to type 1/class I, for three-phase power supply networks with separate N and PE (L1, L2, L3, PE, N). Suitable for equipotential connection in installations without
