FMC 1,5/ 2-ST-3,5-RFBKLCGYBD1

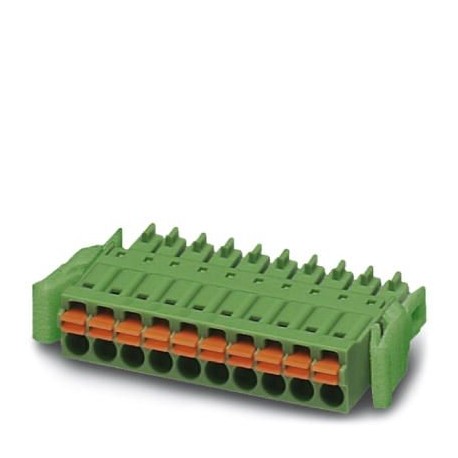

FMC 1,5/ 2-ST-3,5-RFBKLCGYBD1 1016981 PHOENIX CONTACT Printed-circuit board connector
$0.00米ドル
4991 在庫あり
主な仕様
GTIN:4055626499512
注文キー:1016981
梱包単位:1
関税番号:85366990
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4055626499512 |
| 注文キー | 1016981 |
| 梱包単位 | 1 |
| 関税番号 | 85366990 |
| （一般情報） | Cross section: 1.5 mm²; Length: 10 mm |
| 注記（接続データ） | In accordance with IEC 61984, COMBICON connectors have no switching power (COC). During designated use, they must not be plugged in or disconnected when carrying voltage or under load. |
| ピッチ（主要商業データ） | 3.5 mm |
| （基準および規制） | No hazardous substances above threshold values |
| ストリップ長さ（寸法） | 10 mm |
| 接続方法（寸法） | Push-in spring connection |
| 品目範囲（寸法） | FMC 1,5/..-ST-RF |
| メモの種類（接続データ） | Notes on operation |
| 公称電流IN（寸法） | 8 A |
| ポジション数（寸法） | 2 |
| ディメンションa（主要商業データ） | 3.5 mm |
| 定格電圧（II/2）（寸法） | 320 V |
| 幅 [ w ] (主要商業データ) | 17.1 mm |
| 高さ [ h ] (主要商業データ) | 7.8 mm |
| 長さ [ l ] (主要商業データ) | 22.9 mm |
| 公称断面積（寸法） | 1.5 mm² |
| 定格電圧（III/2）（寸法） | 160 V |
| 定格電圧（III/3）（寸法） | 160 V |
| 中国RoHS（規格と規制） | Environmentally friendly use period: unlimited = EFUP-e |
| 絶縁材料グループ（寸法） | I |
| 内径円筒ゲージ（寸法） | A1 |
| 定格サージ電圧（II/2）（寸法） | 2.5 kV |
| 定格サージ電圧（III/2）（寸法） | 2.5 kV |
| 定格サージ電圧（III/3）（寸法） | 2.5 kV |
| 導体断面積 AWG 最大 (一般) | 16 |
| 導体断面積AWG最小値（一般） | 24 |
| 導体断面積（固体最大）（一般） | 1.5 mm² |
| 導体断面積（最小）（一般） | 0.2 mm² |
| 標準に準拠した接続（寸法） | EN-VDE |
| 導体断面積最大可とう性（一般） | 1.5 mm² |
| 導体断面積（フレキシブル）最小値（一般） | 0.2 mm² |
| 推奨圧着ペンチ（一般情報） | 1212034 CRIMPFOX 6 |
| UL 94準拠の難燃性評価（寸法） | V0 |
| 標準に準拠した接続（フェルールの仕様） | EN-VDE |
| UL 94準拠の難燃性評価（フェルールの仕様） | V0 |
| 導体断面積はフレキシブル、フェルール付きプラスチックスリーブ最大（一般） | 0.75 mm² |
| 導体断面積はフレキシブル、フェルール付きプラスチックスリーブ付き最小（一般） | 0.25 mm² |
| 導体断面積はフレキシブル、フェルール付き、プラスチックスリーブなし最大。（一般） | 1.5 mm² |
| 導体断面積はフレキシブル、フェルール付き、プラスチックスリーブなしの最小値（一般） | 0.25 mm² |
| DIN 46228‑1に準拠した絶縁カラーなしのフェルール（一般情報） | Cross section: 0.25 mm²; Length: 5 mm ... 7 mm |
製品説明
Connector for printed circuit board, nominal section: 1.5 mm², color: black, nominal current: 8 A, nominal voltage (III/2): 160 V, contact surface: Tin, contact type: Female, number of potentials: 2,
