FP 0,8/ 52-FV-SH 7,85

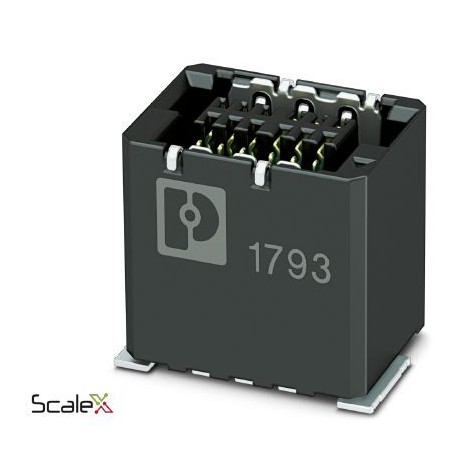

FP 0,8/ 52-FV-SH 7,85 1043684 PHOENIX CONTACT Shielded SMD female connector, Nominal current at 20 °C: 1.7 A..
$0.00米ドル
3748 在庫あり
主な仕様
GTIN:4055626608358
注文キー:1043684
（図面）:
梱包単位:1 pc
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4055626608358 |
| 注文キー | 1043684 |
| （図面） | |
| 梱包単位 | 1 pc |
| ピッチ（図面） | 0.8 mm |
| 原産国 | DE (Germany) |
| ETIM 5.0 (eCl@ss) | EC002637 |
| ETIM 6.0 (eCl@ss) | EC002637 |
| ETIM 7.0 (eCl@ss) | EC002637 |
| 関税番号 | 85366990 |
| 最小注文数量 | 250 pc |
| 注記（電気データ） | WEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201 |
| 取付タイプ（図面） | SMD soldering |
| プラグインシステム（図面） | FINEPITCH 0,8 mm shielded |
| 接触の種類（図面） | Female connector |
| レベル数（図面） | 2 |
| プロセス（データ転送） | Reflow soldering |
| 品目（図面） | FP 0,8/...-FV-SH 7,85 |
| eCl@ss 8.0 (分類) | 27440402 |
| eCl@ss 9.0 (分類) | 27440402 |
| （製品の寸法） | 10.5 mm Tolerance: +1,5 mm (in combination with Range of articles:FP 0,8/...-MV-SH 2,65) |
| ポジション数（図面） | 52 |
| 試験電圧（項目特性） | 500 V AC IEC 60512-4-1:2003 |
| キャプション（パッケージ情報） | Differential pair - 12 mm height |
| 電位の数（図面） | 52 |
| ピッチ（材料データ - ハウジング） | 0.8 mm |
| 仕様（データ転送） | Following IPC/JEDEC J-STD-020E:2014-12 |
| 接点材質（電気データ） | Cu alloy |
| 簡単な記事の説明（図面） | SMD female connector, shielded |
| 接触抵抗（アイテム特性） | ≤20 mΩ, (IEC 60512-2-1:2002-02) |
| 電気特性（図面） | shielded |
| 1個あたりの重量（梱包を除く） | 3.840 g |
| 共平面性（材料データ - ハウジング） | ≤ 0.1 mm |
| 寸法a（材質データ - ハウジング） | 20.25 mm |
| 幅 [ w ] (材質データ - ハウジング) | 25.58 mm |
| 高さ [ h ] (材質データ - ハウジング) | 8.45 mm |
| 長さ [ l ] (材質データ - ハウジング) | 7.1 mm |
| ピン配置（パッケージ情報） | G, S, S, G, S, S, G |
| 絶縁抵抗（アイテム特性） | ≥ 5 GΩ, (IEC 60512-3-1:2002-02) |
| スタック高さ（製品の寸法） | 9 mm Tolerance: +1,5 mm (in combination with Range of articles:FP 0,8/...-MV-SH 1,15) |
| 表面特性（電気データ） | Selective coating |
| コンタクトカバー（製品寸法） | 0.8 mm |
| 中オフセット（製品寸法） | ± 0.7 mm in longitudinal and transverse direction |
| 挿入損失（IL）（パッケージ情報） | |
| 重ね合わせ長さ（製品の寸法） | 1.5 mm |
| 湿度感度レベル（データ伝送） | MSL 1 |
| 20℃における公称電流（項目特性） | 1.7 A (80-pos.) |
| 絶縁材料（材料データ - 連絡先） | LCP |
| 角度許容差（製品の寸法） | ± 2 ° in longitudinal direction |
| [W] テープ幅（用途に応じた寸法） | 44.4 mm |
| 周囲温度（組立）（加工上の注意） | -5 °C ... 100 °C |
| 分類温度Tc（データ伝送） | 260 °C |
| 周囲温度（動作）（処理上の注意） | -55 °C ... 125 °C |
| 包装の種類（用途に応じた寸法） | 44 mm wide tape |
| [A] コイル径（用途に応じた寸法） | 330 mm |
| 絶縁材料グループ（材料データ - 連絡先） | IIIa |
| 1パッケージあたりの個数（アプリケーションの寸法） | 250 |
| IEC 60112に準拠したCTI（材料データ - 連絡先） | 150 |
| 寸法図（アプリケーション寸法） | |
| 耐用年数（空間距離と沿面距離） | 500 Insertion/withdrawal cycles, Performance level 1 |
| 高さ（はんだピンなし）（材質データ - ハウジング） | 7.85 mm |
| 外装タイプ（用途に応じた寸法） | Transparent-Bag |
| 空間距離と沿面距離（機械試験） | min. 0.25 mm |
| 金属表面接触面積（最上層）（電気データ） | Gold (Au) |
| 周囲温度（保管・輸送）（処理上の注意） | -40 °C ... 70 °C |
| 金属表面はんだ付け部（最上層）（電気データ） | Tin (Sn) |
| 名称梱包単位（アプリケーション寸法） | Pcs. |
| 金属表面接触面積（中間層）（電気データ） | Nickel (Ni), |
| [W2] コイル全体寸法（アプリケーション寸法） | 50.4 mm |
| 金属表面はんだ付け部（中間層）（電気データ） | Nickel (Ni) |
| 近端クロストーク減衰（NEXT）（パッケージ情報） | |
| コンタクトあたりの挿入力および引抜力（周囲条件） | ≤ 1.2 N |
| UL 94準拠の難燃性評価（材料データ - 連絡先） | V0 |
製品説明
Shielded SMD plug pin, rated current: 1.7 A, Test voltage: 500 VAC, number of poles: 52, pitch: 0.8 mm, color: black, surface contacts: Gold, contact type: Female, mounting: SMD solder
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
技術的詳細
Schematic diagram
