FR 1,27/ 20-FWL

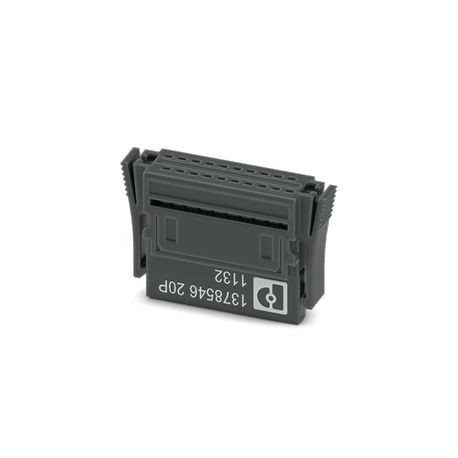

FR 1,27/ 20-FWL 1378546 PHOENIX CONTACT IDC plug pin, rated current: 1.4 A, Test voltage: 500 V AC, number o..
$4.47米ドル
2268 在庫あり
主な仕様
ステップ:1.27 mm
振幅:1.5 mm (10 Hz ... 58 Hz)
幅 [w]:19.05 mm
頻度:10 - 2000 - 10 Hz
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| ステップ | 1.27 mm |
| 振幅 | 1.5 mm (10 Hz ... 58 Hz) |
| 幅 [w] | 19.05 mm |
| 頻度 | 10 - 2000 - 10 Hz |
| 高さ [h] | 14.55 mm |
| 長さ [l] | 5 mm |
| ショックタイプ | Semi-sinusoidal |
| 観察 | WEEE/RoHS compliant, filament-free according to IEC 60068-2-82/JEDEC JESD 201 |
| プラグサイクル | 500 |
| スイープ速度 | 1 octave/min |
| 加速度 | 490 m/s² |
| 製品タイプ | IDC plug plug |
| 試験電圧 | 500 V AC IEC 60512-4-1:2003 |
| ロックシステム | Lace lock |
| 行数 | 2 |
| 製品ファミリー | FR 1,27/.. -FWL |
| クランプフランジ | Lace Flange |
| カラー（ハウジング） | Black (9005) |
| 接続タイプ | Scroll connection |
| コンタクトコーティング | 0.9 mm |
| 極数 | 20 |
| テストの指示 | X, Y, and Z axes (pos. and neg.) |
| 接触材料 | Cu Alloy |
| 角度許容差 | ± 5° on longitudinal and transverse axis |
| 包装の種類 | Tray |
| 接触抵抗 | 10 mΩ |
| 公称電流IN | 1.4 A IEC 60512-5-2:2002-02 (at 20 °C 50 poles) |
| 外装梱包タイプ | Cardboard |
| テスト仕様 | IEC 60512-5-2:2002-02 |
| 汚染度 | 3 |
| 断熱材 | LCP |
| 中心をシフトする | ± 0.7 mm on longitudinal and transverse axis |
| AWG導体セクション | 30 |
| 接触抵抗R1 | 10 mΩ |
| 接触抵抗R2 | 12 mΩ |
| 墜落の持続時間 | 11 ms |
| ドキュメントに関する注記 | Current documents such as 3D models, product family diagrams, data sheets or packaging diagrams are available in the Download Center. |
| 軸ごとのテスト期間 | 1 h |
| 表面特性 | Selective Coating |
| 絶縁材料グループ | IIIb |
| IEC 60112に準拠したCTI | 150 |
| 周囲温度（サービス） | -55 °C ... 125 °C |
| 周囲温度（取り付け） | -5 °C ... 100 °C |
| 金属表面溶接部（上層） | Tin (Sn) |
| 隣接極間の絶縁抵抗 | ≥ 5 GΩ |
| UL 94準拠の難燃性クラス | V0 |
| 金属表面接触面積（最上層） | Gold (Au) |
| 周囲温度（保管/輸送） | -40 °C ... 70 °C |
| 最小空隙および沿面距離線の値 | 0.32 mm |
| 金属表面接触面積（中間層） | Nickel (Ni) |
| 金属表面溶接部（中間層） | Nickel (Ni) |
| 空気の相対湿度（保管/輸送） | 30 % ... 70 % |
製品説明
IDC plug plug, rated current: 1.4 A, test voltage: 500 VAC, number of poles: 20, pitch: 1.27 mm, color: black, surface contacts: Gold, contact type: Female
