FR 1,27/ 20-MV 3,25

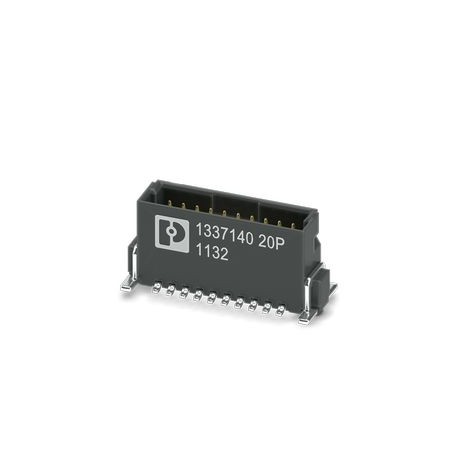

FR 1,27/ 20-MV 3,25 1337140 PHOENIX CONTACT SMD blade strip, rated current: 2.2 A, Test voltage: 840 V AC, n..
$2.04米ドル
4949 在庫あり
主な仕様
:12.3 mm Tolerance: +1.5 mm (in combination with Item family:FR 1.27/.. -PV 9.05)
ステップ:1.27 mm
注記:Complies with WEEE/RoHS, no thread-like materials according to IEC 60068-2-82/JEDEC JESD 201
プロセス:Reflow soldering
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| 12.3 mm Tolerance: +1.5 mm (in combination with Item family:FR 1.27/.. -PV 9.05) | |
| ステップ | 1.27 mm |
| 注記 | Complies with WEEE/RoHS, no thread-like materials according to IEC 60068-2-82/JEDEC JESD 201 |
| プロセス | Reflow soldering |
| 振幅 | 1.5 mm (10 Hz ... 58 Hz) |
| ESDレベル | (D) Anti-static |
| 頻度 | 10 - 2000 - 10 Hz |
| パッケージ | Tape width 32 mm |
| 幅 [w] | 17.79 mm |
| 高さ [h] | 9 mm |
| 長さ [l] | 7.2 mm |
| ピン配置 | Linear Pad Geometry |
| ショックフォーム | Semi-sinusoidal |
| スイープスピード | 1 octave/min |
| 加速度 | 490 m/s² |
| カラー（ケース） | Black (9005) |
| 極数 | 20 |
| パッド形状 | 0.8 x 1.1 mm |
| 製品タイプ | SMD Plug |
| 試験電圧 | 840 V AC IEC 60512-4-1:2003 |
| 取り付けタイプ | SMD Soldering |
| ベルト幅 [W] | 32 mm |
| 行数 | 2 |
| 製品ファミリー | FR 1:27/.. -MV 3.25 |
| ショック持続時間 | 11 ms |
| 積み重ね高さ | 9.5 mm Tolerance: +1.5 mm (in combination with Item family:FR 1.27/.. -FV 6,25) |
| 表面仕上げ | Selective Coating |
| テストの指示 | X, Y and Z axis (pos. and neg.) |
| 連絡先カバレッジ | 0.9 mm |
| 接触材料 | Cu Alloy |
| 質量抵抗率 | 10 mΩ |
| 定格電流IN | 2.2 A IEC 60512-5-2:2002-02 (at 20 °C at 100 poles) |
| 角度許容差 | ± 5° in longitudinal and transverse axis |
| コイル径 [A] | 330 mm |
| 接続長さ | 1.5 mm |
| 包装の種類 | Transparent bag |
| 操縦サイクル | 500 |
| 操作上の注意 | The permissible voltage during operation is deduced according to the application by considering creepage and creepage distances within the scope of the insulation requirements according to IEC 60664-1. |
| テスト仕様 | IEC 60512-5-2:2002-02 |
| 汚染度 | 3 |
| 寸法図 | |
| 設置高さ | 8.25 mm |
| 断熱材 | LCP |
| 質量抵抗率R1 | 10 mΩ |
| 質量抵抗率R2 | 15 mΩ |
| ホイールベースの移動 | ± 0.7 mm in longitudinal and transverse axis |
| 車軸あたりのテスト時間 | 2.5 h |
| コイル外形寸法 [W2] | 38.4 mm |
| リフローはんだ付けサイクル | 3 |
| 湿気感受性レベル | MSL 1 |
| 断熱材グループ | IIIb |
| IEC 60112に準拠したCTI | 150 |
| 導体断面積AWG | (converted according to IEC) |
| 分類温度Tc | 260 °C |
| 周囲温度（取り付け時） | -5 °C ... 100 °C |
| 周囲温度（動作時） | -55 °C ... 125 °C |
| 金属表面溶接部（中間層） | Nickel (Ni) |
| 周囲温度（保管/輸送） | -40 °C ... 70 °C |
| UL 94準拠の可燃性クラス | V0 |
| 金属表面接触面積（中間層） | Nickel (Ni) |
| 相対湿度（輸送および保管） | 30 % ... 70 % |
| 金属表面溶接部（表層） | Pond (Sn) |
| 金属表面接触部（表面層） | Gold (Au) |
| 空気距離と地表距離の最小値 | 0.56 mm |
| 隣接する極間の絶縁抵抗 | ≥ 5 GΩ |
製品説明
SMD knife strip, rated current: 2.2 A, test voltage: 840 VAC, number of poles: 20, pitch: 1.27 mm, color: black, surface contacts: Gold, contact type: Male, mounting: SMD solder
