FR 1,27/ 80-FWL

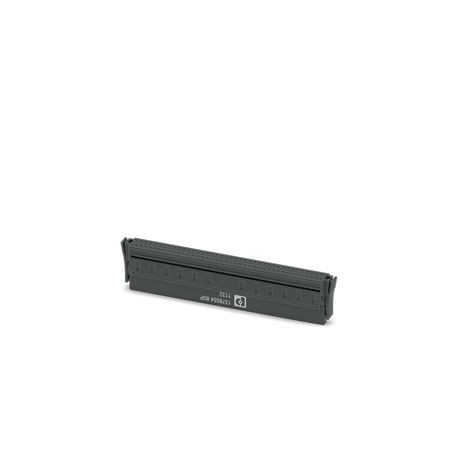

FR 1,27/ 80-FWL 1378554 PHOENIX CONTACT IDC plug pin, rated current: 1.4 A, Test voltage: 500 V AC, number o..
$0.00米ドル
4744 在庫あり
主な仕様
リンク:Insulation displacement connection
ステップ:1.27 mm
注記:Complies with WEEE/RoHS, no thread-like materials according to IEC 60068-2-82/JEDEC JESD 201
振幅:1.5 mm (10 Hz ... 58 Hz)
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| リンク | Insulation displacement connection |
| ステップ | 1.27 mm |
| 注記 | Complies with WEEE/RoHS, no thread-like materials according to IEC 60068-2-82/JEDEC JESD 201 |
| 振幅 | 1.5 mm (10 Hz ... 58 Hz) |
| 頻度 | 10 - 2000 - 10 Hz |
| パッケージ | Tray |
| 幅 [w] | 57.15 mm |
| 高さ [h] | 14.55 mm |
| 長さ [l] | 5 mm |
| ショックフォーム | Semi-sinusoidal |
| スイープスピード | 1 octave/min |
| 加速度 | 490 m/s² |
| カラー（ケース） | Black (9005) |
| 極数 | 80 |
| 製品タイプ | IDC socket |
| 試験電圧 | 500 V AC IEC 60512-4-1:2003 |
| クランプタイプ | Snap lock |
| 固定フランジ | Locking flange |
| 行数 | 2 |
| 製品ファミリー | FR 1.27/.. -FWL |
| ショック持続時間 | 11 ms |
| 表面仕上げ | Selective Coating |
| テストの指示 | X, Y and Z axis (pos. and neg.) |
| 連絡先カバレッジ | 0.9 mm |
| 接触材料 | Cu Alloy |
| 質量抵抗率 | 10 mΩ |
| 定格電流IN | 1.4 A IEC 60512-5-2:2002-02 (at 20 °C at 50 poles) |
| 角度許容差 | ± 5° in longitudinal and transverse axis |
| 包装の種類 | Cardboard |
| 操縦サイクル | 500 |
| テスト仕様 | IEC 60512-5-2:2002-02 |
| 汚染度 | 3 |
| 断熱材 | LCP |
| 質量抵抗率R1 | 10 mΩ |
| 質量抵抗率R2 | 12 mΩ |
| ホイールベースの移動 | ± 0.7 mm in longitudinal and transverse axis |
| 車軸あたりのテスト時間 | 1 h |
| ドキュメント情報 | Current documents such as 3D models, product series drawings, data sheets or packaging drawings can be found in the Download Center. |
| 断熱材グループ | IIIb |
| IEC 60112に準拠したCTI | 150 |
| 導体断面積AWG | 30 |
| 周囲温度（取り付け時） | -5 °C ... 100 °C |
| 周囲温度（動作時） | -55 °C ... 125 °C |
| 金属表面溶接部（中間層） | Nickel (Ni) |
| 周囲温度（保管/輸送） | -40 °C ... 70 °C |
| UL 94準拠の可燃性クラス | V0 |
| 金属表面接触面積（中間層） | Nickel (Ni) |
| 相対湿度（輸送および保管） | 30 % ... 70 % |
| 金属表面溶接部（表層） | Pond (Sn) |
| 金属表面接触部（表面層） | Gold (Au) |
| 空気距離と地表距離の最小値 | 0.32 mm |
| 隣接する極間の絶縁抵抗 | ≥ 5 GΩ |
製品説明
IDC plug plug, rated current: 1.4 A, test voltage: 500 VAC, number of poles: 80, pitch: 1.27 mm, color: black, surface contacts: Gold, contact type: Female
