FRONT 2,5-H/SA 5/10

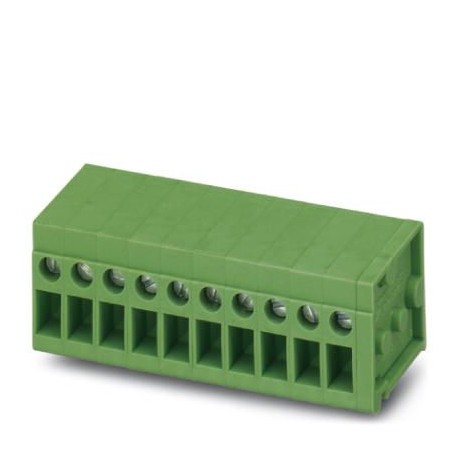

FRONT 2,5-H/SA 5/10 1773264 PHOENIX CONTACT PCB terminal block
$0.00米ドル
4669 在庫あり
主な仕様
GTIN:4046356465816
注記:Made to Order (non-returnable)
注文キー:1773264
カタログページ:Page 114 (C-1-2013)
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4046356465816 |
| 注記 | Made to Order (non-returnable) |
| 注文キー | 1773264 |
| カタログページ | Page 114 (C-1-2013) |
| 梱包単位 | 20 pc |
| 原産国 | DE (Germany) |
| 関税番号 | 85369010 |
| ねじ山（寸法） | M2,5 |
| ピッチ（主要商業データ） | 5 mm |
| （基準および規制） | No hazardous substances above threshold values |
| 高さ（主要商業データ） | 18.5 mm |
| ストリップ長さ（寸法） | 9 mm |
| 品目範囲（寸法） | FRONT 2,5-H/SA 5 |
| 公称電流IN（寸法） | 24 A |
| はんだピン表面（寸法） | |
| 断熱材（寸法） | PA |
| ポジション数（寸法） | 10 |
| ディメンションa（主要商業データ） | 45 mm |
| 最大負荷電流（寸法） | 17.5 A (with a 2.5 mm² conductor cross section) |
| ピン間隔（主要商業データ） | 5 mm |
| 定格電圧（II/2）（寸法） | 630 V |
| 幅 [ w ] (主要商業データ) | 52.5 mm |
| 高さ [ h ] (主要商業データ) | 22.1 mm |
| 長さ [ l ] (主要商業データ) | 19.5 mm |
| 公称断面積（寸法） | 2.5 mm² |
| 定格電圧（III/2）（寸法） | 400 V |
| 定格電圧（III/3）（寸法） | 250 V |
| 最大締め付けトルク（寸法） | 0.5 Nm |
| 穴径（主要商業データ） | 1.2 mm |
| 締め付けトルク、最小（寸法） | 0.4 Nm |
| はんだピン[P]（主要コマーシャルデータ） | 4.3 mm |
| 1個あたりの重量（梱包を除く） | 36.120 g |
| 中国RoHS（規格と規制） | Environmentally friendly use period: unlimited = EFUP-e |
| 絶縁材料グループ（寸法） | I |
| 内径円筒ゲージ（寸法） | A3 |
| 定格サージ電圧（II/2）（寸法） | 4 kV |
| 定格サージ電圧（III/2）（寸法） | 4 kV |
| 定格サージ電圧（III/3）（寸法） | 4 kV |
| 導体断面積 AWG 最大 (一般) | 14 |
| 導体断面積AWG最小値（一般） | 24 |
| 導体断面積（固体最大）（一般） | 2.5 mm² |
| 導体断面積（最小）（一般） | 0.2 mm² |
| 標準に準拠した接続（寸法） | EN-VDE |
| 導体断面積最大可とう性（一般） | 2.5 mm² |
| 導体断面積（フレキシブル）最小値（一般） | 0.2 mm² |
| 標準に準拠した接続（接続データ） | EN-VDE |
| UL 94準拠の難燃性評価（寸法） | V0 |
| UL 94準拠の難燃性評価（接続データ） | V0 |
| 同一断面積の2本の導体、最大実線（一般） | 0.75 mm² |
| 同一断面積の2本の導体、最小単線（一般） | 0.2 mm² |
| 同じ断面積の2本の導体、最大撚線（一般） | 0.75 mm² |
| 同じ断面積の2本の導体を撚り合わせた最小値（一般） | 0.2 mm² |
| 導体断面積はフレキシブル、フェルール付きプラスチックスリーブ最大（一般） | 1.5 mm² |
| 導体断面積はフレキシブル、フェルール付きプラスチックスリーブ付き最小（一般） | 0.25 mm² |
| 導体断面積はフレキシブル、フェルール付き、プラスチックスリーブなし最大。（一般） | 1.5 mm² |
| 導体断面積はフレキシブル、フェルール付き、プラスチックスリーブなしの最小値（一般） | 0.25 mm² |
| 同じ断面積の2本の導体、撚線、プラスチックスリーブなしのフェルール、最大（一般） | 0.34 mm² |
| 同じ断面積の2本の導体、撚線、プラスチックスリーブなしのフェルール、最小（一般） | 0.25 mm² |
製品説明
Terminal block for printed circuit board, nominal current: 24 A, nominal voltage (III/2): 400 V, nominal section: 2.5 mm², number of potentials: 10, number of rows: 1, number of poles per row: 10, fam
