FRONT 2,5-V/SA10-EX-6 SO BK

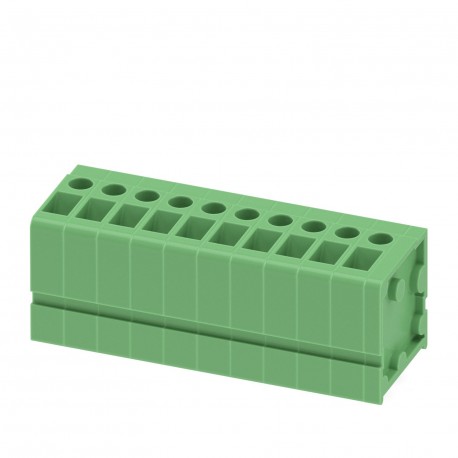

FRONT 2,5-V/SA10-EX- 6 SO BK 1906475 PHOENIX CONTACT PCB terminal block
$0.00米ドル
3314 在庫あり
主な仕様
:0.2 mm² / flexible / > 10 N
注記:WEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201
タイプ:PC terminal block can be aligned
ピッチ:5 mm
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| 0.2 mm² / flexible / > 10 N | |
| 注記 | WEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201 |
| タイプ | PC terminal block can be aligned |
| ピッチ | 5 mm |
| 結果 | Test passed |
| 振幅 | 0.35 mm (10 Hz ... 60.1 Hz) |
| 頻度 | 10 - 150 - 10 Hz |
| 幅 [w] | 32.5 mm |
| 高さ [h] | 24.5 mm |
| 長さ [l] | 18.5 mm |
| ピン配置 | Linear pinning |
| ピン間隔 | 5 mm |
| スイープ速度 | 1 octave/min |
| 温度 | 850 °C |
| 加速度 | 5g (60.1 Hz ... 150 Hz) |
| 製品ライン | COMBICON Terminals M |
| 製品タイプ | Printed circuit board terminal |
| 穴径 | 1.2 mm |
| 取り付けタイプ | Wave soldering |
| 仕様 | IEC 60999-1:1999-11 |
| 識別 | 0344 II 2GD / Ex eb IIC Gb |
| 行数 | 1 |
| ピン寸法 | 0.8 x 0.8 mm |
| 製品ファミリー | FRONT 2,5-V-EX |
| カラー（ハウジング） | black (9005) |
| テストの指示 | X-, Y- and Z-axis |
| 記事の改訂 | 09 |
| 接触材料 | Cu alloy |
| 設置高さ | 19.5 mm |
| 剥ぎ取り長さ | 9 mm |
| 露出時間 | 5 s |
| 接続方法 | Front screw connection |
| IECEx証明書 | IECEx KEM 07.0023 U |
| 締め付けトルク | 0.4 Nm ... 0.5 Nm |
| 包装の種類 | packed in cardboard |
| 公称電流IN | 21 A |
| 公称電圧UN | 176 V |
| 寸法図 | |
| 断熱材 | PA |
| ポジション数 | 6 |
| 潜在的な数 | 6 |
| 公称断面積 | 2.5 mm² |
| 接続数 | 6 |
| はんだピン長さ [P] | 5 mm |
| 軸ごとのテスト期間 | 2.5 h |
| 表面特性 | Tin-plated |
| 絶縁材料グループ | I |
| 電位あたりのはんだピン | 2 |
| IEC 60112に準拠したCTI | 600 |
| 導体断面積 AWG | 24 ... 14 |
| 導体断面積は剛性 | 0.2 mm² ... 2.5 mm² |
| 周囲温度（アセンブリ） | -5 °C ... 100 °C |
| 周囲温度（動作） | -50 °C ... 110 °C |
| EU型式検査証明書 | KEMA 00ATEX2053 U |
| 導体断面積が柔軟 | 0.2 mm² ... 2.5 mm² |
| 要件温度上昇試験 | The sum of ambient temperature and temperature rise of the PCB terminal block shall not exceed the upper limiting temperature. |
| 相対湿度（保管/輸送） | 30 % ... 70 % |
| UL 94準拠の難燃性評価 | V0 |
| 周囲温度（保管/輸送） | -40 °C ... 70 °C |
| 定格電流 / 導体断面積 | 21 A/2.5 mm² |
| 金属表面のはんだ付け領域（最上層） | Tin (4 - 8 µm Sn) |
| 金属表面端子点（最上層） | Tin (4 - 8 µm Sn) |
| 同じ断面積の2本の導体、ソリッド | 0.2 mm² ... 0.75 mm² |
| 絶縁抵抗、隣接位置 | > 5 MΩ |
| 同じ断面積の2本の導体、フレキシブル | 0.2 mm² ... 0.75 mm² |
| EN 60695-2-12に準拠したグローワイヤ燃焼指数GWFI | 850 |
| EN 60695-2-13に準拠したグローワイヤ着火温度GWIT | 775 |
| EN 60695-10-2に準拠したボール圧力試験の温度 | 125 °C |
| 導体断面、フレキシブル、フェルール付き、プラスチックスリーブ付き | 0.25 mm² ... 1.5 mm² |
| 導体断面はフレキシブル、フェルール付き、プラスチックスリーブなし | 0.25 mm² ... 1.5 mm² |
| 導体断面積/導体タイプ/牽引力設定値/実効値 | 0.2 mm² / solid / > 10 N |
| 同じ断面積の2本の導体、フレキシブル、プラスチックスリーブなしのフェルール付き | 0.25 mm² ... 0.34 mm² |
製品説明
Terminal block for printed circuit board, nominal current: 21 A, nominal cross-section: 2.5 mm², number of potentials: 6, number of rows: 1, number of poles per row: 6, article family: FRONT 2.5-V-EX,
