FRONT-MSTB 2,5/ 2-ST

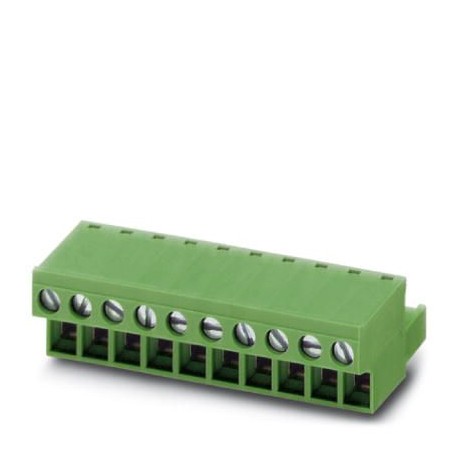

FRONT-MSTB 2,5/ 2-ST 1779411 PHOENIX CONTACT Printed-circuit board connector
$0.00米ドル
3552 在庫あり
主な仕様
GTIN:4017918040109
注文キー:1779411
カタログページ:Page 269 (C-1-2013)
梱包単位:100 pc
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4017918040109 |
| 注文キー | 1779411 |
| カタログページ | Page 269 (C-1-2013) |
| 梱包単位 | 100 pc |
| 原産国 | DE (Germany) |
| 関税番号 | 85366990 |
| （周囲条件） | Test passed |
| 結果（引き抜き試験） | Test passed |
| 注記（接続容量） | WEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201 |
| ピッチ（主要商業データ） | 5 mm |
| ロック（主要商業データ） | without |
| サイクル数（引張試験） | 25 |
| 仕様（引抜試験） | IEC 60512-15-1:2008-05 |
| トルク（電気パラメータ） | 0.5 Nm ... 0.6 Nm |
| ピッチ（材料データ - ハウジング） | 5 mm |
| 定格電流（アイテムプロパティ） | 12 A |
| 寸法試験（引抜試験） | Test passed IEC 60512-1-2:2002-02 |
| 寒冷ストレス（耐久性試験（B）） | -40 °C/2 h |
| ねじ山（主要商業データ） | M2,5 |
| 仕様（気候試験（D）） | IEC 61984:2008-10 |
| 目視検査（引き抜き試験） | Test passed IEC 60512-1-1:2002-02 |
| 1ポジションあたりの試験力（引き抜き試験） | 32 N |
| （終端および接続方法） | 2.5 mm² / flexible / > 50 N |
| プラグインシステム（主要商業データ） | CLASSIC COMBICON |
| 仕様（耐久試験（B）） | ISO 6988:1985-02 |
| 仕様（機械試験（A）） | IEC 60512-9-1:2010-03 |
| 1個あたりの重量（梱包を除く） | 5.770 g |
| 寸法a（材質データ - ハウジング） | 5 mm |
| マーキング耐性（引き抜き試験） | Test passed IEC 60068-2-70:1995-12 |
| 熱応力（耐久試験（B）） | 100 °C/168 h |
| 連絡先の種類（主要な商業データ） | Female connector |
| 幅 [ w ] (材質データ - ハウジング) | 10 mm |
| 接点材質（接続容量） | Cu alloy |
| 高さ [ h ] (材質データ - ハウジング) | 15 mm |
| 長さ [ l ] (材質データ - ハウジング) | 27.2 mm |
| レベル数（主要商業データ） | 1 |
| 接続方法（主要商用データ） | Front screw connection |
| 腐食ストレス（耐久性試験（B）） | 0.2 dm3SO2on 300 dm3/40 °C/1 cycle |
| 偏光とコーディング（引き抜き試験） | Test passed IEC 60512-13-5:2006-02 |
| 記事の範囲（主要な商業データ） | FRONT-MSTB 2,5/..-ST |
| ストリップ長さ（電気的パラメータ） | 10 mm |
| （環境・耐久性試験（E）） | No hazardous substances above threshold values |
| ポジション数（主要商業データ） | 2 |
| 潜在的可能性の数（主要な商業データ） | 2 |
| ドライブフォームネジヘッド（主要商業データ） | Slotted |
| 接続数（主要商業データ） | 2 |
| 接触抵抗R1（機械試験（A）） | 1.7 mΩ |
| 接触抵抗R2（機械試験（A）） | 1.8 mΩ |
| 寸法図（材質データ - ハウジング） | |
| 絶縁材料（材料データ - 連絡先） | PA |
| 定格サージ電圧（III/2）（項目特性） | 4 kV |
| 表面特性（接続容量） | hot-dip tin-plated |
| 梱包の種類（製品の寸法） | packed in cardboard |
| 記事の簡単な説明（主要商業データ） | Printed-circuit board connector |
| 図（空間距離と沿面距離） | |
| 1パッケージあたりの個数（製品の寸法） | 100 |
| 引抜試験（結線・接続方法） | IEC 60999-1:1999-11 |
| 挿入/引き抜きサイクル（機械試験（A）） | 25 |
| 定格絶縁電圧（III/2）（項目特性） | 320 V |
| 引抜強度（1ポジションあたり）（引抜試験） | 6 N |
| 中国RoHS（環境および耐久性試験（E）） | Environmentally friendly use period: unlimited = EFUP-e |
| 挿入強度（1ポジションあたり）（引抜試験） | 8 N |
| 絶縁材料グループ（材料データ - 連絡先） | I |
| IEC 60112に準拠したCTI（材料データ - 連絡先） | 600 |
| 導体断面積（電気パラメータ） | 0.34 mm² ... 2.5 mm² |
| 高さ（はんだピンなし）（材質データ - ハウジング） | 15 mm |
| 周囲温度（組立）（梱包情報） | -5 °C ... 100 °C |
| 仕様（規格に従った機械試験） | IEC 60664-1:2007-04 |
| 周囲温度（動作）（梱包情報） | -40 °C (dependent on the derating curve) |
| 名称梱包単位（製品の寸法） | Pcs. |
| 導体断面積が柔軟（電気パラメータ） | 0.2 mm² ... 2.5 mm² |
| 商用周波耐電圧（耐久試験（B）） | 2.21 kV |
| 商用周波数耐電圧（機械試験（A）） | 2.21 kV |
| 結果、保護等級、IPコード（耐候性試験（D）） | Finger safety with IP20 test finger |
| 導体断面積 AWG / kcmil (電気的パラメータ) | 24 ... 12 |
| 金属表面接触面積（上層）（接続容量） | Tin (4 - 8 µm Sn) |
| 海面におけるインパルス耐電圧（耐久性試験（B）） | 4.8 kV |
| 海面におけるインパルス耐電圧（機械試験（A）） | 4.8 kV |
| 導体の損傷および緩みの試験（周囲条件） | IEC 60999-1:1999-11 |
| 金属表面端子（最上層）（接続容量） | Tin (4 - 8 µm Sn) |
| 周囲温度（保管/輸送）（包装情報） | -40 °C ... 70 °C |
| UL 94準拠の難燃性評価（材料データ - 連絡先） | V0 |
| 絶縁材料グループ（規格に従った機械試験） | I |
| 同じ断面積を持つ2本の導体（ソリッド）（電気パラメータ） | 0.2 mm² ... 1.5 mm² |
| 絶縁抵抗、隣接位置（機械試験（A）） | > 0.1 TΩ |
| 定格サージ電圧（II/2）（規格に基づく機械試験） | 4 kV |
| 定格サージ電圧（III/2）（規格に基づく機械試験） | 4 kV |
| 定格サージ電圧（III/3）（規格に基づく機械試験） | 4 kV |
| 同じ断面積を持つ2本のフレキシブル導体（電気パラメータ） | 0.2 mm² ... 1.5 mm² |
| 定格絶縁電圧（II/2）（規格に基づく機械試験） | 630 V |
| 定格絶縁電圧（III/2）（規格に従った機械試験） | 320 V |
| 定格絶縁電圧（III/3）（規格に従った機械試験） | 250 V |
| 引抜強度（1極あたり）（電流容量/定格電流値） | 6 N |
| 極当たりの挿入強度（概算）（電流容量/ディレーティング曲線） | 8 N |
| EN 60695-2-12に準拠したグローワイヤ燃焼指数GWFI（材料データ - 連絡先） | 850 |
| EN 60695-2-13に準拠したグローワイヤ発火温度GWIT（材料データ - 問い合わせ先） | 775 |
| インサート内のコンタクトホルダーの要件 >20 N (電流容量 / ディレーティング曲線) | Test passed |
| 挿入時の分極要件 >20 N (電流容量/ディレーティング曲線) | Test passed |
| EN 60695-10-2に準拠したボール圧力試験の温度（材料データ - 連絡先） | 125 °C |
| 導体断面積 / 導体種類 / 引張力（端末処理および接続方法） | 0.34 mm² / solid / > 15 N |
| 導体断面積、フレキシブル、フェルール付き、プラスチックスリーブ付き（電気的パラメータ） | 0.25 mm² ... 2.5 mm² |
| 導体断面積はフレキシブル、フェルール付き、プラスチックスリーブなし（電気的パラメータ） | 0.25 mm² ... 2.5 mm² |
| 同じ断面積の2本の導体、撚線、プラスチックスリーブなしのフェルール（電気的パラメータ） | 0.25 mm² ... 1 mm² |
| 同じ断面積の2本の導体、撚線、プラスチックスリーブ付きツインフェルール付き（電気的パラメータ） | 0.5 mm² ... 1 mm² |
製品説明
Connector for printed circuit board, nominal section: 2.5 mm², color: green, nominal current: 12 A, nominal voltage (III/2): 320 V, contact surface: Tin, contact type: Female, number of potentials: 2,
