FWP 5+1

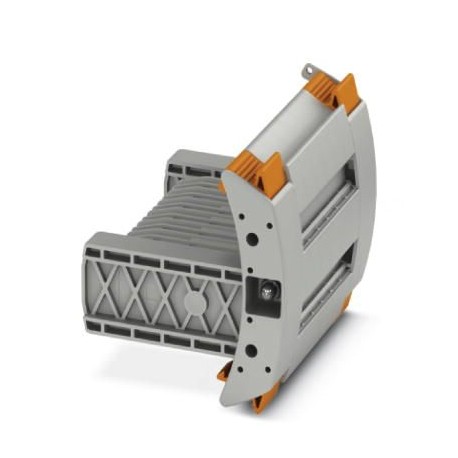

FWP 5+1 3069272 PHOENIX CONTACT Power plug
$0.00米ドル
4559 在庫あり
主な仕様
GTIN:4046356802789
注文キー:3069272
カタログページ:Page 592 (C-1-2017)
梱包単位:5 pc
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4046356802789 |
| 注文キー | 3069272 |
| カタログページ | Page 592 (C-1-2017) |
| 梱包単位 | 5 pc |
| ピッチ（一般） | 8.2 mm |
| 原産国 | PL (Poland) |
| 関税番号 | 85366990 |
| （主要商業データ） | 10 mm² / 2 kg |
| 最小注文数量 | 5 pc |
| 色（主要コマーシャルデータ） | gray |
| 設定点（主要商業データ） | 5 N |
| ASDレベル（主要商業データ） | 1.857 (m/s2)2/Hz |
| 潜在能力（主要な商業データ） | 6 |
| ショックフォーム（主要商業データ） | Half-sine |
| 加速（主要商業データ） | 5 g |
| テストスペクトル（主要商用データ） | Service life test category 1, class B, body mounted |
| ショック持続期間（主要商業データ） | 30 ms |
| テスト頻度（主要商業データ） | f1= 5 Hz to f2= 150 Hz |
| 1個あたりの重量（梱包を除く） | 83.580 g |
| テストの指示（主要な商業データ） | X-, Y- and Z-axis (pos. and neg.) |
| 指の保護（主要商業データ） | guaranteed |
| 衝撃試験結果（主要商品データ） | Test passed |
| 曲げ試験ターン（主要商業データ） | 135 |
| 公称電流IN（主要商用データ） | 24 A |
| 公称電圧UN（主要商用データ） | 400 V |
| 短時間電流（主要商業データ） | 1250 A |
| 断熱材（主要商品データ） | PA |
| ポジション数（主要商業データ） | 6 |
| 引張試験結果（主要商業データ） | Test passed |
| 最大負荷電流（主要商用データ） | 30 A |
| キャリアへのタイトフィット（主要商業データ） | Panel cutout |
| 公称断面積（主要商業データ） | 6 mm² |
| 曲げ試験結果（主要商品データ） | Test passed |
| 熱試験結果（主要商業データ） | Test passed |
| 軸ごとのテスト期間（主要商業データ） | 5 h |
| 牽引力設定点（主要商業データ） | 90 N |
| 要件、電圧降下（主要商用データ） | ≤ 3.2 mV |
| 手の甲の保護（主要商業データ） | guaranteed |
| 曲げ試験回転速度（主要商業データ） | 10 rpm |
| 電圧降下試験結果（主要商用データ） | Test passed |
| サージ電圧試験設定点（主要商用データ） | 4.8 kV |
| サージ電圧試験結果（主要商用データ） | Test passed |
| UL 94準拠の難燃性評価（寸法） | V0 |
| NF F16-101、NF F10-102 クラス F（主要商用データ） | 2 |
| NF F16-101、NF F10-102 クラス I（主要商業データ） | 2 |
| 方向ごとの衝撃数（主要商業データ） | 3 |
| サポートへのタイトフィットの結果（主要商業データ） | Test passed |
| 短絡安定性の結果（主要商業データ） | Test passed |
| 試験仕様、衝撃試験（主要商業データ） | DIN EN 50155 (VDE 0115-200):2008-03 |
| 衝撃保護に関する注意事項（主要商業データ） | When plugged in |
| 温度上昇試験結果（主要商品データ） | Test passed |
| 酸素指数（DIN EN ISO 4589-2）（主要商業データ） | >32 % |
| 衝撃保護試験仕様（主要商用データ） | DIN EN 50274 (VDE 0660-514):2002-11 |
| 導体断面引張試験（主要商業データ） | 10 mm² |
| 燃焼試験方法（DIN EN 60695-11-10）（主要商業データ） | V0 |
| UL 94準拠の難燃性評価（主要商業データ） | V0 |
| 挿入/引き抜きサイクル機械（主要商業データ） | 500 |
| 煙ガス毒性 NFPA 130 (SMP 800C) (主要商業データ) | passed |
| 振動、広帯域ノイズ試験結果（主要商業データ） | Test passed |
| 電源周波数耐電圧設定点（主要商用データ） | 1.89 kV |
| 表面燃焼性 NFPA 130 (ASTM E 162) (主要商業データ) | passed |
| 曲げ試験導体断面積/重量（主要商用データ） | 0.2 mm² / 0.2 kg |
| 導体断面積短絡試験（主要商業データ） | 4 mm² |
| 鉄道車両の防火対策（DIN EN 45545-2）R22（寸法） | HL 1 - HL 3 |
| 鉄道車両の防火対策（DIN EN 45545-2）R23（寸法） | HL 1 - HL 3 |
| 鉄道車両の防火対策（DIN EN 45545-2）R24（寸法） | HL 1 - HL 3 |
| 鉄道車両の防火対策（DIN EN 45545-2）R26（寸法） | HL 1 - HL 3 |
| 寒冷地における静的断熱材の適用（主要商業データ） | -60 °C |
| 鉄道車両の火災挙動（DIN 5510-2）（主要商業データ） | Test passed |
| 公称条件での最大消費電力（主要商用データ） | 1.31 W |
| 熱量測定による発熱量NFPA 130（ASTM E 1354）（主要商業データ） | 27,5 MJ/kg |
| 商用周波耐電圧試験結果（主要商品データ） | Test passed |
| 試験仕様、振動、広帯域ノイズ（主要商業データ） | DIN EN 50155 (VDE 0115-200):2008-03 |
| 鉄道車両の防火対策（DIN EN 45545-2）R22（主要商用データ） | HL 1 - HL 3 |
| 鉄道車両の防火対策（DIN EN 45545-2）R23（主要商用データ） | HL 1 - HL 3 |
| 鉄道車両の防火対策（DIN EN 45545-2）R24（主要商用データ） | HL 1 - HL 3 |
| 鉄道車両の防火対策（DIN EN 45545-2）R26（主要商用データ） | HL 1 - HL 3 |
| 煙の比光学密度 NFPA 130 (ASTM E 662) (主要商業データ) | passed |
| 相対断熱材温度指数（電気、UL 746 B）（主要商業データ） | 130 °C |
| 熱特性（ニードル炎）有効持続時間の証明（主要商業データ） | 30 s |
| 断熱材の温度指数（DIN EN 60216-1（VDE 0304-21））（主要商業データ） | 125 °C |
| 端子点の機械的安定性試験結果（導体接続×5）（主要商業データ） | Test passed |
製品説明
Service connector, nominal voltage: 400 V, nominal current: 24 A, number of poles: 6, Dimensioning cross-section: 6 mm², colour: grey
