GMSTB 2,5/10-STF-7,62 AU

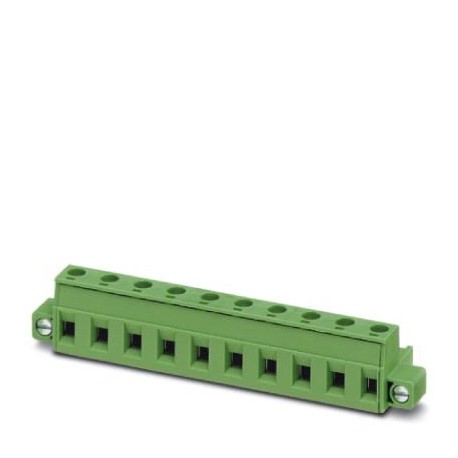

GMSTB 2,5/10-STF-7,62 AU 1821931 PHOENIX CONTACT PCB connector, nominal current: 12 A, rated voltage (III/2)..
$0.00米ドル
4303 在庫あり
主な仕様
GTIN:4046356859257
注文キー:1821931
梱包単位:1
UNSPSC 11（ETIM）:39121409
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4046356859257 |
| 注文キー | 1821931 |
| 梱包単位 | 1 |
| UNSPSC 11（ETIM） | 39121409 |
| ETIM 3.0（eCl@ss） | EC001121 |
| ETIM 4.0（eCl@ss） | EC002638 |
| ETIM 5.0 (eCl@ss) | EC002638 |
| ETIM 6.0 (eCl@ss) | EC002638 |
| ETIM 7.0 (eCl@ss) | EC002638 |
| UNSPSC 13.2 (ETIM) | 39121409 |
| UNSPSC 6.01（ETIM） | 30211810 |
| UNSPSC 12.01 (ETIM) | 39121409 |
| 関税番号 | 85366990 |
| UNSPSC 7.0901 (ETIM) | 39121409 |
| ねじ山（寸法） | M3 |
| ピッチ（主要商業データ） | 7.62 mm |
| （基準および規制） | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| eCl@ss 4.0（分類） | 272607xx |
| eCl@ss 4.1 (分類) | 27260701 |
| eCl@ss 5.0 (分類) | 27260701 |
| eCl@ss 5.1 (分類) | 27260700 |
| eCl@ss 6.0 (分類) | 27260700 |
| eCl@ss 7.0 (分類) | 27440309 |
| eCl@ss 8.0 (分類) | 27440309 |
| eCl@ss 9.0 (分類) | 27440309 |
| ストリップ長さ（寸法） | 7 mm |
| 接続方法（寸法） | Screw connection with tension sleeve |
| 品目範囲（寸法） | GMSTB 2,5/..-STF |
| 公称電流IN（寸法） | 12 A |
| 断熱材（寸法） | PA |
| ポジション数（寸法） | 10 |
| ディメンションa（主要商業データ） | 68.58 mm |
| 定格電圧（II/2）（寸法） | 1000 V |
| 幅 [ w ] (主要商業データ) | 86.59 mm |
| 高さ [ h ] (主要商業データ) | 15 mm |
| 長さ [ l ] (主要商業データ) | 18.2 mm |
| 公称断面積（寸法） | 2.5 mm² |
| 定格電圧（III/2）（寸法） | 630 V |
| 定格電圧（III/3）（寸法） | 400 V |
| 最大締め付けトルク（寸法） | 0.6 Nm |
| 締め付けトルク、最小（寸法） | 0.5 Nm |
| 中国RoHS（規格と規制） | Environmentally Friendly Use Period = 50 |
| 絶縁材料グループ（寸法） | I |
| 内径円筒ゲージ（寸法） | A3 |
| REACh SVHC（基準と規制） | |
| 定格サージ電圧（II/2）（寸法） | 6 kV |
| 定格サージ電圧（III/2）（寸法） | 6 kV |
| 定格サージ電圧（III/3）（寸法） | 6 kV |
| 導体断面積 AWG 最大 (一般) | 12 |
| 導体断面積AWG最小値（一般） | 24 |
| 導体断面積（固体最大）（一般） | 2.5 mm² |
| 導体断面積（最小）（一般） | 0.2 mm² |
| 標準に準拠した接続（寸法） | EN-VDE |
| 導体断面積最大可とう性（一般） | 2.5 mm² |
| 導体断面積（フレキシブル）最小値（一般） | 0.2 mm² |
| 標準に準拠した接続（接続データ） | EN-VDE |
| UL 94準拠の難燃性評価（寸法） | V0 |
| UL 94準拠の難燃性評価（接続データ） | V0 |
| 同一断面積の2本の導体、最大実線（一般） | 1 mm² |
| 同一断面積の2本の導体、最小単線（一般） | 0.2 mm² |
| 同じ断面積の2本の導体、最大撚線（一般） | 1.5 mm² |
| 同じ断面積の2本の導体を撚り合わせた最小値（一般） | 0.2 mm² |
| 導体断面積はフレキシブル、フェルール付きプラスチックスリーブ最大（一般） | 2.5 mm² |
| 導体断面積はフレキシブル、フェルール付きプラスチックスリーブ付き最小（一般） | 0.25 mm² |
| 導体断面積はフレキシブル、フェルール付き、プラスチックスリーブなし最大。（一般） | 2.5 mm² |
| 導体断面積はフレキシブル、フェルール付き、プラスチックスリーブなしの最小値（一般） | 0.25 mm² |
| 同じ断面積の2本の導体、撚線、プラスチックスリーブなしのフェルール、最大（一般） | 1 mm² |
| 同じ断面積の2本の導体、撚線、プラスチックスリーブなしのフェルール、最小（一般） | 0.25 mm² |
| 同一断面積の2本の導体、撚線、プラスチックスリーブ付きツインフェルール、最大（一般） | 1 mm² |
| 同じ断面積の2本の導体、撚線、プラスチックスリーブ付きツインフェルール、最小（一般） | 0.5 mm² |
製品説明
Connector for printed circuit board, nominal section: 2.5 mm², color: green, nominal current: 12 A, nominal voltage (III/2): 630 V, contact surface: Gold, contact type: Female, number of potentials: 1
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
技術的詳細
PCB connector, nominal current: 12 A, rated voltage (III/2): 630 V, number of positions: 10, pitch: 7.62 mm, connection method: Screw connection with tension sleeve, color: green, contact surface: Gold
