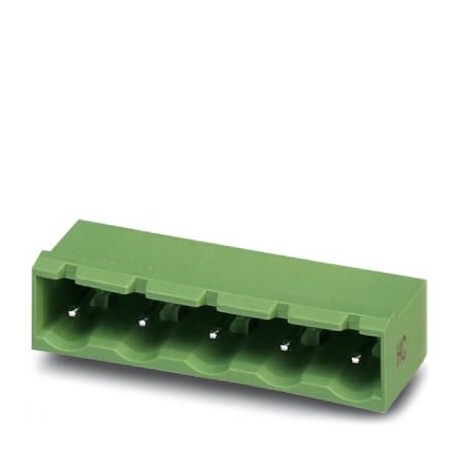

GMSTBA 2,5 HC/ 2-G-7,62 BK
GMSTBA 2,5 HC/ 2-G-7,62 BK 1813321 PHOENIX CONTACT PCB headers, nominal current: 16 A, rated voltage (III/2)..
$0.00米ドル
4859 在庫あり
主な仕様
GTIN:4046356730938
注文キー:1813321
（図面）:
梱包単位:1 pc
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4046356730938 |
| 注文キー | 1813321 |
| （図面） | |
| 梱包単位 | 1 pc |
| ピッチ（図面） | 7.62 mm |
| UNSPSC 11（ETIM） | 39121409 |
| （振動試験） | CUL |
| 原産国 | DE (Germany) |
| ETIM 3.0（eCl@ss） | EC001121 |
| ETIM 4.0（eCl@ss） | EC002637 |
| ETIM 5.0 (eCl@ss) | EC002637 |
| ETIM 6.0 (eCl@ss) | EC002637 |
| ETIM 7.0 (eCl@ss) | EC002637 |
| ロック（図面） | without |
| UNSPSC 13.2 (ETIM) | 39121409 |
| UNSPSC 18.0（ETIM） | 39121409 |
| UNSPSC 19.0 (ETIM) | 39121409 |
| UNSPSC 20.0（ETIM） | 39121409 |
| UNSPSC 21.0（ETIM） | 39121409 |
| UNSPSC 6.01（ETIM） | 30211810 |
| UNSPSC 12.01 (ETIM) | 39121409 |
| 関税番号 | 85366930 |
| UNSPSC 7.0901 (ETIM) | 39121409 |
| ピン配置（図面） | Linear pinning |
| 最小注文数量 | 50 pc |
| 取付タイプ（図面） | Wave soldering |
| プラグインシステム（図面） | POWER COMBICON 2,5 |
| 接触の種類（図面） | Male connector |
| レベル数（図面） | 1 |
| （基準および規制） | No hazardous substances above threshold values |
| 注記（電気的パラメータ） | WEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201 |
| 品目（図面） | GMSTBA 2,5 HC/..-G |
| eCl@ss 4.0（分類） | 27260700 |
| eCl@ss 4.1 (分類) | 27260700 |
| eCl@ss 5.0 (分類) | 27260700 |
| eCl@ss 5.1 (分類) | 27260700 |
| eCl@ss 6.0 (分類) | 27260700 |
| eCl@ss 7.0 (分類) | 27440402 |
| eCl@ss 8.0 (分類) | 27440402 |
| eCl@ss 9.0 (分類) | 27440402 |
| 公称電圧（項目特性） | 630 V |
| ポジション数（図面） | 2 |
| ピッチ（材料データ - ハウジング） | 7.62 mm |
| 定格電圧（アイテムの特性） | 500 V |
| 公称電流（アイテムプロパティ） | 16 A |
| 寒冷ストレス（耐久性試験（B）） | -40 °C/2 h |
| 仕様（周囲条件） | IEC 60664-1:2007-04 |
| 仕様（気候試験（D）） | IEC 61984:2008-10 |
| 簡単な記事の説明（図面） | Feed-through header |
| 仕様（耐久試験（B）） | ISO 6988:1985-02 |
| 仕様（機械試験（A）） | IEC 60512-9-1:2010-03 |
| 1個あたりの重量（梱包を除く） | 1.200 g |
| 寸法a（材質データ - ハウジング） | 7.62 mm |
| 熱応力（耐久試験（B）） | 100 °C/168 h |
| 幅 [ w ] (材質データ - ハウジング) | 15.24 mm |
| 中国RoHS（規格と規制） | Environmentally friendly use period: unlimited = EFUP-e |
| 高さ [ h ] (材質データ - ハウジング) | 12.1 mm |
| 長さ [ l ] (材質データ - ハウジング) | 12 mm |
| 定格電圧（II/2）（項目特性） | 1000 V |
| 腐食ストレス（耐久性試験（B）） | 0.2 dm3SO2on 300 dm3/40 °C/1 cycle |
| ハウジングカラー（材質データ - 問い合わせ） | black (9005) |
| 定格電圧（III/2）（アイテムの特性） | 630 V |
| 接点材質（電気的パラメータ） | Cu alloy |
| ピン寸法（材料データ - ハウジング） | 1 x 1 mm |
| はんだピン[P]（材料データ - ハウジング） | 3.5 mm |
| 穴径（製品寸法） | 1.4 mm |
| 接触抵抗R1（機械試験（A）） | 0.6 mΩ |
| 接触抵抗R2（機械試験（A）） | 0.8 mΩ |
| 定格サージ電圧（II/2）（項目特性） | 6 kV |
| 寸法図（材質データ - ハウジング） | |
| 絶縁材料（材料データ - 連絡先） | PA |
| 定格サージ電圧（III/2）（項目特性） | 6 kV |
| 定格サージ電圧（III/3）（項目特性） | 6 kV |
| パッケージの種類（PCB設計の寸法） | packed in cardboard |
| パッケージあたりの個数（PCB設計の寸法） | 50 |
| 結果（環境・耐久性試験（E）） | Test passed |
| 表面特性（電気的パラメータ） | Tin-plated |
| 標準に準拠した接続（振動試験） | EN-VDE |
| 振幅（環境および耐久性試験（E）） | 0.35 mm (10 - 60.1 Hz) |
| 周波数（環境および耐久性試験（E）） | 10 - 150 - 10 Hz |
| 挿入/引き抜きサイクル（機械試験（A）） | 50 |
| 絶縁材料グループ（材料データ - 連絡先） | I |
| IEC 60112に準拠したCTI（材料データ - 連絡先） | 600 |
| 掃引速度（環境・耐久性試験（E）） | 1 octave/min |
| 加速試験（環境・耐久性試験（E）） | 5 g (60.1 - 150 Hz) |
| 高さ（はんだピンなし）（材質データ - ハウジング） | 8.6 mm |
| 周囲温度（組立）（梱包情報） | -5 °C ... 100 °C |
| 空間距離と沿面距離（周囲条件） | IEC 60664-1:2007-04 |
| 単位梱包単位（PCB設計の寸法） | Pcs. |
| 仕様（環境・耐久性試験（E）） | IEC 60068-2-6:2007-12 |
| 周囲温度（動作）（梱包情報） | -40 °C ... 100 °C (dependent on the derating curve) |
| 商用周波耐電圧（耐久試験（B）） | 4.26 kV |
| 商用周波数耐電圧（機械試験（A）） | 4.26 kV |
| 結果、保護等級、IPコード（耐候性試験（D）） | Finger safety with IP20 test finger |
| 最小沿面距離値（II/2）（周囲条件） | 5 mm |
| 最小沿面距離値（III/2）（周囲条件） | 3.2 mm |
| 最小沿面距離値（III/3）（周囲条件） | 6.3 mm |
| 海面におけるインパルス耐電圧（耐久性試験（B）） | 9.8 kV |
| 海面におけるインパルス耐電圧（機械試験（A）） | 9.8 kV |
| 金属表面接触面積（最上層）（電気的パラメータ） | Tin (3 - 5 µm Sn) |
| 周囲温度（保管/輸送）（包装情報） | -40 °C ... 70 °C |
| 軸ごとの試験時間（環境および耐久性試験（E）） | 2.5 h |
| UL 94準拠の難燃性評価（材料データ - 連絡先） | V0 |
| 金属表面はんだ付け部（最上層）（電気的パラメータ） | Tin (3 - 5 µm Sn) |
| 金属表面接触面積（中間層）（電気的パラメータ） | Nickel (1 - 3 µm Ni), |
| 絶縁抵抗、隣接位置（機械試験（A）） | > 9 TΩ |
| 金属表面はんだ付け部（中間層）（電気的パラメータ） | Nickel (1 - 3 µm Ni) |
| 最小クリアランス - 不均一磁場（II/2）（周囲条件） | 5.5 mm |
| 最小クリアランス - 不均一磁場（III/2）（周囲条件） | 5.5 mm |
| 最小クリアランス - 不均一場（III/3）（周囲条件） | 5.5 mm |
| 引抜強度（1ポジションあたり）（空間距離および沿面距離） | 5 N |
| 極当たりの挿入強度（空間距離および沿面距離） | 7 N |
| インサート内のコンタクトホルダーの要件 >20 N (空間クリアランスおよび沿面距離) | Test passed |
| 挿入時の分極要件 >20 N (空間距離および沿面距離) | Test passed |
| EN 60695-2-12に準拠したグローワイヤ燃焼指数GWFI（材料データ - 連絡先） | 850 |
| EN 60695-2-13に準拠したグローワイヤ発火温度GWIT（材料データ - 問い合わせ先） | 775 |
| EN 60695-10-2に準拠したボール圧力試験の温度（材料データ - 連絡先） | 125 °C |
製品説明
Printed circuit board base housing, nominal section: 2.5 mm², color: black, nominal current: 16 A, nominal voltage (III/2): 630 V, contact surface: Tin, contact type: Male, number of rows: 1, number o
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
技術的詳細
DiagramType: GMSTB 2,5 HCV/...-ST-7,62 with GMSTBA 2,5 HC/...-G-7,62
