GW EIP/ASCII 1E/1DB9

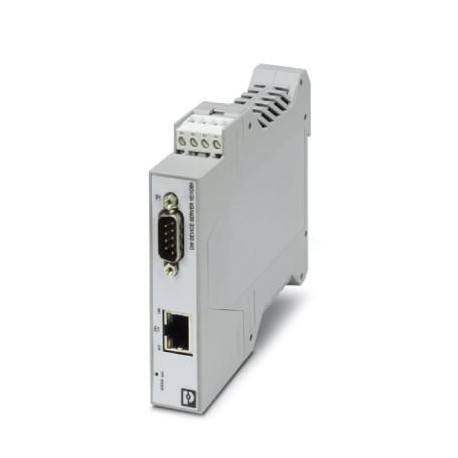

GW EIP/ASCII 1E/1DB9 2702772 PHOENIX CONTACT Interface converters
$0.00米ドル
3593 在庫あり
主な仕様
GTIN:4055626339405
注文キー:2702772
（関数）:Shock in acc. with EN 60068-2-27/IEC 60068-2-27
カタログページ:Page 343 (C-6-2017)
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4055626339405 |
| 注文キー | 2702772 |
| （関数） | Shock in acc. with EN 60068-2-27/IEC 60068-2-27 |
| カタログページ | Page 343 (C-6-2017) |
| 深さ（注） | 115 mm |
| 梱包単位 | 1 pc |
| 幅（注） | 22.5 mm |
| 高さ（注） | 99 mm |
| （電源） | 120 Ω (configurable) |
| ATEX（機能） | DEMKO 18ATEX 2026X: II 3 GEx ec IIC T4 Gc |
| IECEx（機能） | IECEx UL 18.0023XEx ec IIC T4 Gc |
| 原産国 | US (United States) |
| UL、米国（機能） | UL 61010-1 |
| 関税番号 | 85176200 |
| （周囲条件） | 61.4 Years (Telcordia standard, 40°C temperature, 50% stress, Environmental Factor = 1.5) |
| 高度（寸法） | < 2000 m |
| 適合性（機能） | CE-compliant |
| テストの種類（機能） | Vibration resistance in acc. with EN 60068-2-6/IEC 60068-2-6 |
| インターフェース（電源） | RS-485 |
| MTBF（周囲条件） | 92.1 Years (Telcordia standard, 25°C temperature, 50% stress, Environmental Factor = 1.0) |
| 騒音放出（機能） | EN 61000-6-4 |
| ノイズ耐性（機能） | EN 61000-6-2:2005 |
| UL、米国/カナダ（機能） | Class I, Div. 2, Groups A, B, C, D T4A |
| 色（周囲条件） | gray |
| インターフェース1（電源） | EtherNet/IP™ |
| ポート数（電源） | 1 |
| 耐ノイズ性（寸法） | EN 61000-6-2:2005 |
| 有害ガス試験（機能） | ISA-S71.04-1985 G3 Harsh Group A |
| （基準および規制） | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| UL、米国（周囲条件） | UL 61010-1 |
| 管理（シリアルインターフェース） | Web-based management |
| ピン配置（電源） | |
| 供給電圧範囲（一般） | 10.8 V DC ... 30 V DC (via pluggable COMBICON screw terminal block) |
| 正味重量（周囲条件） | 111 g |
| 適合性（周囲条件） | CE-compliant |
| 接続方法（電源） | D-SUB 9 plug |
| 規格・規制（機能） | EN 55022, EN 55024 |
| 保護等級（寸法） | IP20 |
| ファイル形式/コーディング（電源） | 5/6/7/8 Data bits, 1/2 Stop bits, None/Even/Odd/Mark/Space Parity |
| 補助プロトコル（電源） | ARP, DHCP (Client), PING |
| 最大消費電流（一般） | 60 mA (24 V DC) |
| サポートされているプロトコル（電源） | EtherNet/IP, ASCII |
| 伝送距離（電源） | ≤ 1200 m |
| 騒音放出（周囲条件） | EN 61000-6-4 |
| 終端抵抗（電源） | 120 Ω (configurable) |
| UL、米国/カナダ（周囲条件） | Class I, Div. 2, Groups A, B, C, D T4A |
| 接続数（電源） | 1 |
| 1個あたりの重量（梱包を除く） | 111.000 g |
| ハウジング材質（周囲条件） | PA 6.6 |
| 標準消費電流（一般） | 48 mA (24 V DC) |
| 中国RoHS（規格と規制） | Environmentally Friendly Use Period = 50 |
| REACh SVHC（基準と規制） | Lead 7439-92-1 |
| Webベースの管理（シリアルインターフェース） | yes |
| 電磁両立性（機能） | Conformance with EMC Directive 2014/30/EU |
| シリアル伝送速度（電源） | 0.3; 0.6; 1.2; 2.4; 4.8; 9.6; 19.2; 38.4; 57.6; 115.2; 230.4 Kbps |
| 電気的絶縁（周囲条件） | IEC UL 61010-1 (VCC // Ethernet) |
| 導体断面積 AWG 最大 (一般) | 12 |
| 導体断面積AWG最小値（一般） | 24 |
| データフロー制御/プロトコル（電源） | Software handshake, Xon/Xoff or hardware handshake RTS/CTS |
| 周囲温度（動作）（寸法） | -40 °C ... 70 °C |
| 許容湿度（動作）（寸法） | 10 % ... 95 % (non-condensing) |
| 利用制限（主要商業データ） | 1 |
| 導体断面積最大可とう性（一般） | 2.50 mm² |
| 導体断面積（フレキシブル）最小値（一般） | 0.20 mm² |
| 電磁両立性（周囲条件） | Conformance with EMC Directive 2014/30/EU |
| ステータスおよび診断インジケーター（シリアルインターフェース） | |
| 周囲温度（保管/輸送）（寸法） | -40 °C ... 80 °C |
| 許容湿度（保管・輸送）（寸法） | 5 % ... 95 % (non-condensing) |
| テスト電圧データインターフェース/電源（周囲条件） | 1.5 kVrms |
| 試験電圧データインターフェース/データインターフェース（周囲条件） | 1.5 kVrms(50 Hz, 1 min.) |
製品説明
GW EIP/ASCII... converts serial strings of RAW or ASCII characters into an EtherNet/IP™ protocol. It comprises an RJ45 connection and a D-SUB-9 connection.
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
