HBUS 53,6-16P-1S BK

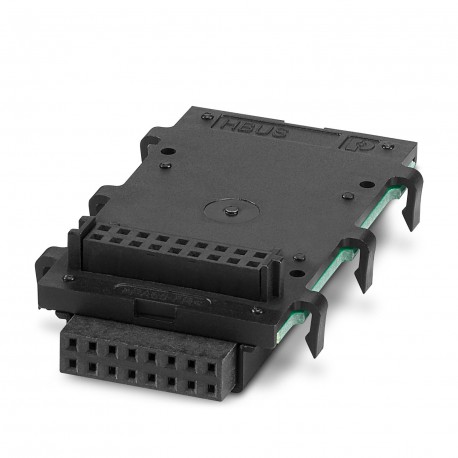

HBUS 53,6-16P-1S BK 2896458 PHOENIX CONTACT DIN rail bus connectors
$0.00米ドル
4951 在庫あり
主な仕様
ピッチ:2.54 mm
結果:Test passed
色 （）:()
振幅:0.15 mm (10 Hz ... 58.1 Hz)
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| ピッチ | 2.54 mm |
| 結果 | Test passed |
| 色 （） | () |
| 振幅 | 0.15 mm (10 Hz ... 58.1 Hz) |
| 頻度 | 10 - 150 - 10 Hz |
| 幅 [w] | 53.6 mm |
| 高さ [h] | 13.6 mm |
| 長さ [l] | 37.1 mm |
| パルス形状 | Semi-sinusoidal |
| スイープ速度 | 1 octave/min |
| 温度 | 850 °C |
| 加速度 | 20 m/s² |
| 製品タイプ | DIN rail connector |
| 取り付けタイプ | DIN rail mounting |
| 仕様 | IEC 60512-1-1:2002-02 |
| 製品ファミリー | BC 53,6.. |
| ショック持続時間 | 11 ms |
| 熱応力 | 100 °C/168 h |
| カラー（ハウジング） | black (9005) |
| テストの指示 | X-, Y- and Z-axis (pos. and neg.) |
| 記事の改訂 | 03 |
| 接触材料 | Cu alloy |
| 腐食性ストレス | 0.2 dm3SO2on 300 dm3/40 °C/1 cycle |
| 露出時間 | 30 s |
| 接触抵抗 | 23.9 mΩ |
| 公称電流IN | 3 A (Total current of 25 A max.) |
| 断熱材 | PA |
| ポジション数 | 16 |
| 最大負荷電流 | 3 A (maximum total current 23 A) |
| 外装の種類 | Carton |
| 定格電圧（II/2） | 100 V |
| 接触抵抗R1 | 23.9 mΩ |
| 接触抵抗R2 | 24 mΩ |
| 定格電圧（III/2） | 30 V |
| 定格電圧（III/3） | 30 V |
| 軸ごとのテスト期間 | 2.5 h |
| 表面特性 | Completely gold-plated |
| 絶縁材料グループ | I |
| IEC 60112に準拠したCTI | 600 |
| 定格サージ電圧（II/2） | 0.8 kV |
| 挿入/離脱サイクル | 25 |
| 定格サージ電圧（III/2） | 0.8 kV |
| 定格サージ電圧（III/3） | 0.8 kV |
| 周囲温度（アセンブリ） | -5 °C ... 100 °C |
| 周囲温度（動作） | -40 °C ... 105 °C (dependent on the derating curve) |
| 定格絶縁電圧（II/2） | 100 V |
| 定格絶縁電圧（III/2） | 30 V |
| 定格絶縁電圧（III/3） | 30 V |
| 最小沿面距離（II/2） | 0.71 mm |
| 電源周波数耐電圧 | 0.55 kV |
| 最小沿面距離 (III/2) | 0.53 mm |
| 最小沿面距離 (III/3) | 1.3 mm |
| 相対湿度（保管/輸送） | 80 % |
| UL 94準拠の難燃性評価 | V0 |
| 海面での耐インパルス電圧 | 0.91 kV |
| 周囲温度（保管/輸送） | -40 °C ... 55 °C |
| 最小クリアランス値 - 非均質磁場（II/2） | 0.2 mm |
| 最小クリアランス値 - 非均質磁場（III/2） | 0.2 mm |
| 最小クリアランス値 - 非均質場（III/3） | 0.8 mm |
製品説明
Rail bus connectors, colour: black, rated current: 3 A (max. total current 25 A), rated voltage (III/2): 30 V, number of poles: 16, pitch: 2.54 mm, mounting: Rail mounting, locking: without
