HDFK 25-PE

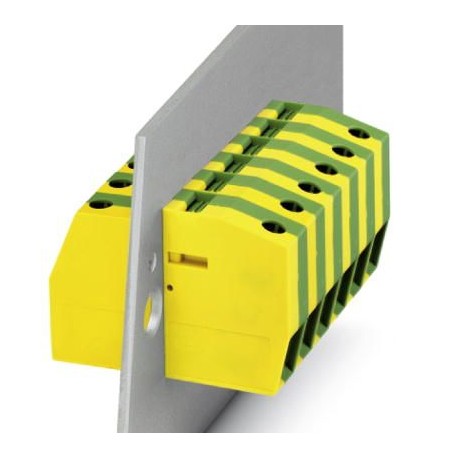

HDFK 25-PE 0707785 PHOENIX CONTACT PE panel panel feed-through terminal block, Connection method: Screw conn..
$0.00米ドル
3078 在庫あり
主な仕様
注記:Terminal sleeve
色:green-yellow
幅:15.1 mm
ねじ山:M5
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| 注記 | Terminal sleeve |
| 色 | green-yellow |
| 幅 | 15.1 mm |
| ねじ山 | M5 |
| 接続側 | Level 1 ext. 1 |
| サイドパネルを開く | nein |
| レベル数 | 1 |
| 汚染度 | 3 |
| 剥ぎ取り長さ | 19 mm |
| 接続方法 | Screw connection |
| 公称電流IN | 101 A |
| 公称電圧UN | 500 V |
| 断熱材 | PA |
| ポジション数 | 1 |
| 定格サージ電圧 | 6 kV |
| 最大負荷電流 | 125 A |
| 過電圧カテゴリー | III |
| 公称断面積 | 25 mm² |
| 接続数 | 2 |
| 最大締め付けトルク | 4.5 Nm |
| 締め付けトルク、最小 | 4 Nm |
| 絶縁材料グループ | I |
| 内部円筒ゲージ | B8 |
| 導体断面積 AWG 最大。 | 2 |
| 導体断面積AWG最小。 | 10 |
| 標準に準拠した接続 | IEC 60947-7-2 |
| 導体断面積最大実線。 | 35 mm² |
| 導体断面積（固体）の最小値。 | 6 mm² |
| 導体断面積最大可撓性。 | 25 mm² |
| 導体断面積の最小値はフレキシブルです。 | 10 mm² |
| UL 94準拠の難燃性評価 | V0 |
| 同じ断面積の 2 つの導体、最大実線。 | 10 mm² |
| 同じ断面積の 2 本の導体、最小実線。 | 2.5 mm² |
| 同じ断面積の導体 2 本、最大撚り線。 | 10 mm² |
| 同じ断面積の 2 本の導体を撚り合わせた最小値。 | 4 mm² |
| 導体断面積はフレキシブル、フェルール付き、プラスチックスリーブ最大。 | 25 mm² |
| 導体断面積はフレキシブル、フェルール付き、プラスチックスリーブ最小。 | 4 mm² |
| 導体断面積はフレキシブル、フェルール付き、プラスチックスリーブなし最大。 | 25 mm² |
| 導体断面積はフレキシブル、フェルール付き、プラスチックスリーブなしの最小。 | 4 mm² |
| 同じ断面積の導体 2 本、撚線、プラスチック スリーブなしのフェルール、最大。 | 10 mm² |
| 同じ断面積の導体 2 本、撚り線、プラスチック スリーブなしフェルール、最小。 | 2.5 mm² |
| 同じ断面積の 2 本の導体、撚り線、プラスチック スリーブ付き TWIN フェルール、最大。 | 10 mm² |
| 同じ断面積の 2 本の導体、撚り線、プラスチック スリーブ付き TWIN フェルール、最小。 | 2.5 mm² |
製品説明
Borne grommets, connection type: Screw connection with traction capsule, Screw connection with traction capsule, number of poles: 1, charging current: 101 A, section: 6 mm² - 35 mm², conductor connect
