HDFKV 10-VP-HV

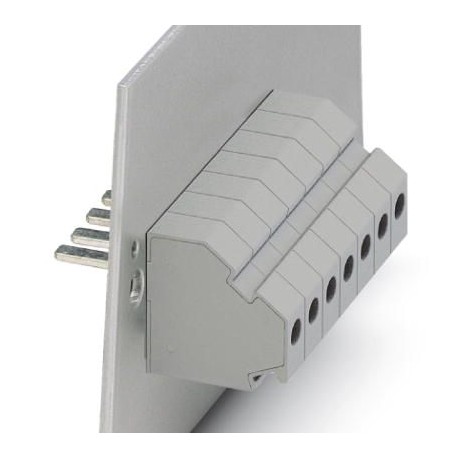

HDFKV 10-VP-HV 0717254 PHOENIX CONTACT Panel feed-through terminal block
$0.00米ドル
3246 在庫あり
主な仕様
GTIN:4017918904470
注記:Made to Order (non-returnable)
注文キー:0717254
カタログページ:Page 638 (CC-2009)
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4017918904470 |
| 注記 | Made to Order (non-returnable) |
| 注文キー | 0717254 |
| カタログページ | Page 638 (CC-2009) |
| 梱包単位 | 50 pc |
| ピッチ（一般） | 10.1 mm |
| 幅（一般） | 10.1 mm |
| 長さ（一般） | 61.4 mm |
| 原産国 | GR (Greece) |
| （接続データ） | IEC 60947-7-1 |
| 関税番号 | 85369010 |
| ねじ山（寸法） | M4 |
| 色（主要コマーシャルデータ） | gray |
| （基準および規制） | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| 接続側（寸法） | inside |
| ストリップ長さ（寸法） | 11 mm |
| 接続方法（寸法） | Solder connection |
| 最大締め付けトルク（寸法） | 1.8 Nm |
| 締め付けトルク、最小（寸法） | 1.5 Nm |
| 1個あたりの重量（梱包を除く） | 17.780 g |
| 中国RoHS（規格と規制） | Environmentally Friendly Use Period = 50 |
| 内径円筒ゲージ（寸法） | B6 |
| レベル数（主要商業データ） | 1 |
| REACh SVHC（基準と規制） | Lead 7439-92-1 |
| 公称電流IN（主要商用データ） | 57 A |
| 公称電圧UN（主要商用データ） | 1000 V |
| 汚染度（主要商業データ） | 3 |
| 断熱材（主要商品データ） | PA |
| ポジション数（主要商業データ） | 1 |
| 定格サージ電圧（主要商用データ） | 6 kV |
| 最大負荷電流（主要商用データ） | 63 A |
| 過電圧カテゴリー（主要商業データ） | III |
| 公称断面積（主要商業データ） | 10 mm² |
| 接続数（主要商業データ） | 2 |
| 導体断面積 AWG 最大 (寸法) | 6 |
| 導体断面積AWG最小（寸法） | 20 |
| 導体断面積（最大）（寸法） | 10 mm² |
| 導体断面積（最小）（寸法） | 0.5 mm² |
| 断熱材グループ（主要コマーシャルデータ） | I |
| 導体断面積（フレキシブル）最小値（寸法） | 0.5 mm² |
| 標準に準拠した接続（接続データ） | CUL |
| 標準に準拠した接続（主要商業データ） | IEC 60947-7-1 |
| UL 94準拠の難燃性評価（接続データ） | V0 |
| 挿入ブリッジを含む断面、ソリッド最大（寸法） | 10 mm² |
| UL 94準拠の難燃性評価（主要商業データ） | V0 |
| 同一断面積の2本の導体、最大実線（寸法） | 4 mm² |
| 同一断面積の2本の導体、最小単線（寸法） | 0.5 mm² |
| 挿入ブリッジを含む断面積、撚線最大（寸法） | 10 mm² |
| 同一断面積の2本の導体、最大撚線（寸法） | 4 mm² |
| 同一断面積の2本の導体、撚り線最小（寸法） | 0.5 mm² |
| 導体断面積はフレキシブル、フェルール付き、プラスチックスリーブ付き最大。（寸法） | 10 mm² |
| 導体断面積フレキシブル、フェルール付きプラスチックスリーブ最小（寸法） | 0.5 mm² |
| 導体断面積はフレキシブル、フェルール付き、プラスチックスリーブなし最大。（寸法） | 10 mm² |
| 導体断面積（フレキシブル、フェルール付き、プラスチックスリーブなし）最小（寸法） | 0.5 mm² |
| 同じ断面積の2本の導体、撚線、プラスチックスリーブなしのフェルール、最大（寸法） | 2.5 mm² |
| 同一断面積の2本の導体、撚線、プラスチックスリーブなしのフェルール、最小（寸法） | 0.5 mm² |
| 同一断面積の2本の導体、撚線、プラスチックスリーブ付きツインフェルール、最大（寸法） | 6 mm² |
| 同一断面積の2本の導体、撚線、プラスチックスリーブ付きツインフェルール、最小（寸法） | 0.5 mm² |
製品説明
Wall terminal block, connection type: Screw connection with traction capsule, Welding connection, number of poles: 1, charging current: 57 A, cross-section: 0.5 mm² - 16 mm², conductor connection dire
