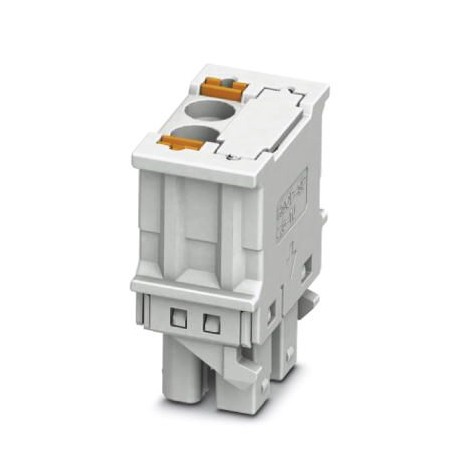

HSCP-SP 2,5-1U02-7035
HSCP-SP 2,5-1U02-7035 1081099 PHOENIX CONTACT PCB connector, nominal current: 8 A, rated voltage (III/2): 30..
$0.00米ドル
3787 在庫あり
主な仕様
GTIN:4055626807249
注文キー:1081099
（図面）:
梱包単位:1
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4055626807249 |
| 注文キー | 1081099 |
| （図面） | |
| 梱包単位 | 1 |
| ピッチ（図面） | 5 mm |
| ETIM 4.0（eCl@ss） | EC001031 |
| ETIM 5.0 (eCl@ss) | EC002638 |
| ETIM 6.0 (eCl@ss) | EC002638 |
| ETIM 7.0 (eCl@ss) | EC002638 |
| UNSPSC 13.2 (ETIM) | 39121409 |
| UNSPSC 18.0（ETIM） | 39121409 |
| UNSPSC 19.0 (ETIM) | 39121409 |
| UNSPSC 20.0（ETIM） | 39121409 |
| UNSPSC 21.0（ETIM） | 39121409 |
| 関税番号 | 85366990 |
| （周囲条件） | Test passed |
| 結果（引き抜き試験） | Test passed |
| 注記（接続容量） | WEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201 |
| 接触の種類（図面） | Female connector |
| 接続方法（図面） | Push-in spring connection |
| 注記（パッケージ情報） | Refer to the data sheet for the range in the download area. |
| eCl@ss 4.0（分類） | 27260700 |
| eCl@ss 4.1 (分類) | 27260700 |
| eCl@ss 5.0 (分類) | 27260700 |
| eCl@ss 5.1 (分類) | 27260700 |
| eCl@ss 6.0 (分類) | 27260700 |
| eCl@ss 7.0 (分類) | 27440309 |
| eCl@ss 8.0 (分類) | 27440309 |
| eCl@ss 9.0 (分類) | 27440309 |
| サイクル数（引張試験） | 25 |
| 仕様（引抜試験） | IEC 60512-15-1:2008-05 |
| 公称電圧（項目特性） | 300 V |
| ポジション数（図面） | 2 |
| 寸法試験（引抜試験） | Test passed IEC 60512-1-2:2002-02 |
| 試験結果（周囲条件） | Test passed |
| プラグ可能（電気的パラメータ） | Yes |
| 寒冷ストレス（耐久性試験（B）） | -40 °C/2 h |
| 仕様（気候試験（D）） | IEC 61984:2008-10 |
| 試験仕様（引抜試験） | IEC 61984 |
| 目視検査（引き抜き試験） | Test passed IEC 60512-1-1:2002-02 |
| 1ポジションあたりの試験力（引き抜き試験） | 20 N |
| （終端および接続方法） | 2.5 mm² / flexible / > 50 N |
| 簡単な記事の説明（図面） | Printed-circuit board connector |
| 仕様（耐久試験（B）） | ISO 6988:1985-02 |
| 仕様（機械試験（A）） | IEC 60512-9-1:2010-03 |
| 注記の種類（パッケージ情報） | Assembly instruction: |
| マーキング耐性（引き抜き試験） | Test passed IEC 60068-2-70:1995-12 |
| 熱応力（耐久試験（B）） | 100 °C/168 h |
| 接点材質（接続容量） | Cu alloy |
| 腐食ストレス（耐久性試験（B）） | 0.2 dm3SO2on 300 dm3/40 °C/1 cycle |
| 偏光とコーディング（引き抜き試験） | Test passed IEC 60512-13-5:2006-02 |
| ストリップ長さ（電気的パラメータ） | 10 mm |
| （環境・耐久性試験（E）） | • Operate the connector only when it is fully plugged in. |
| 接続方法（電気的パラメータ） | Push-in spring connection |
| ピッチ（材料データ - 駆動要素） | 5 mm |
| 接触抵抗R1（機械試験（A）） | 1.7 mΩ |
| 接触抵抗R2（機械試験（A）） | 1.9 mΩ |
| 絶縁材料（材料データ - 連絡先） | PA |
| 断熱材（材料データ - ハウジング） | PBT |
| 表面特性（接続容量） | Tin-plated |
| 導体接続試験（周囲条件） | The stripped-off ends of the largest conductor can be completely inserted in the opening of the terminal point without using excessive force. |
| 1パッケージあたりの個数（製品の寸法） | 50 |
| 引抜試験（結線・接続方法） | IEC 60999-1:1999-11 |
| 幅 [ w ] (材料データ – 駆動部) | 18.8 mm |
| 高さ [ h ] (材料データ – 駆動部) | 21.6 mm |
| 挿入/引き抜きサイクル（機械試験（A）） | 25 |
| 長さ [ l ] (材料データ – 作動要素) | 10.9 mm |
| 引抜強度（1ポジションあたり）（引抜試験） | 3 N |
| 挿入強度（1ポジションあたり）（引抜試験） | 4 N |
| 絶縁材料グループ（材料データ - 連絡先） | I |
| IEC 60112に準拠したCTI（材料データ - 連絡先） | 600 |
| IEC 60112に準拠したCTI（材料データ - ハウジング） | 275 |
| 安全に関する注意事項（環境および耐久性試験（E）） | WARNING: The connectors may not be plugged in or disconnected under load. Ignoring the warning or improper use may damage persons and/or property. |
| 導体断面積（電気パラメータ） | 0.2 mm² ... 1.5 mm² |
| 仕様（空間距離および沿面距離） | IEC 61984 |
| 仕様（規格に従った機械試験） | IEC 60664-1:2007-04 |
| 名称梱包単位（製品の寸法） | Pcs. |
| 導体断面積が柔軟（電気パラメータ） | 0.2 mm² ... 2.5 mm² |
| 商用周波耐電圧（耐久試験（B）） | 1.39 kV |
| 商用周波数耐電圧（機械試験（A）） | 2.21 kV |
| 円筒ゲージ axb / 直径（電気パラメータ） | 2.4 mm x 1.5 mm / 1.9 mm |
| 結果、保護等級、IPコード（耐候性試験（D）） | Finger safety with IP20 test finger |
| 導体断面積 AWG / kcmil (電気的パラメータ) | 24 ... 16 |
| 周囲温度（組立）（一般製品情報） | -5 °C ... 100 °C |
| 金属表面接触面積（上層）（接続容量） | Tin (4 - 8 µm Sn) |
| 周囲温度（動作）（一般製品情報） | -40 °C ... 105 °C (depending on power dissipation) |
| 海面におけるインパルス耐電圧（耐久性試験（B）） | 4.8 kV |
| 海面におけるインパルス耐電圧（機械試験（A）） | 4.8 kV |
| 導体の損傷および緩みの試験（周囲条件） | IEC 60999-1:1999-11 |
| テスト - 繰り返し接続と解放（周囲条件） | IEC 60999-1:1999-11 |
| 金属表面端子（最上層）（接続容量） | Tin (4 - 8 µm |
| UL 94準拠の難燃性評価（材料データ - 連絡先） | V0 |
| UL 94準拠の難燃性評価（材料データ - ハウジング） | V0 |
| 試験仕様（電流容量/ディレーティング曲線） | IEC 61984 |
| 絶縁抵抗、隣接位置（機械試験（A）） | > 1.9 TΩ |
| 定格サージ電圧（II/2）（規格に基づく機械試験） | 4 kV |
| 定格サージ電圧（III/2）（規格に基づく機械試験） | 4 kV |
| 定格サージ電圧（III/3）（規格に基づく機械試験） | 4 kV |
| 周囲温度（保管・輸送）（一般製品情報） | -40 °C ... 55 °C |
| 定格絶縁電圧（II/2）（規格に基づく機械試験） | 600 V |
| 規格に準拠した接続（環境および耐久性試験（E）） | EN-VDE |
| 定格絶縁電圧（III/2）（規格に従った機械試験） | 300 V |
| 定格絶縁電圧（III/3）（規格に従った機械試験） | 250 V |
| クリアランスと沿面距離（規格に従った機械試験） | IEC 60664-1:2007-04 |
| UL 94準拠の難燃性評価（環境および耐久性試験（E）） | V0 |
| 最小沿面距離値（II/2）（規格に基づく機械試験） | 3.2 mm |
| 最小沿面距離値（III/2）（規格に基づく機械試験） | 3 mm |
| 最小沿面距離値（III/3）（規格に基づく機械試験） | 3.2 mm |
| 引抜強度（1極あたり）（電流容量/定格電流値） | 3 N |
| 極当たりの挿入強度（概算）（電流容量/ディレーティング曲線） | 4 N |
| 最小クリアランス - 不均質場（II/2）（規格に従った機械試験） | 3 mm |
| 最小クリアランス - 不均質場（III/2）（規格に従った機械試験） | 3 mm |
| 最小クリアランス - 不均質場（III/3）（規格に従った機械試験） | 3 mm |
| インサート内のコンタクトホルダーの要件 >20 N (電流容量 / ディレーティング曲線) | Test passed |
| 挿入時の分極要件 >20 N (電流容量/ディレーティング曲線) | Test passed |
| 導体断面積 / 導体種類 / 引張力（端末処理および接続方法） | 0.2 mm² / solid / > 10 N |
| 導体断面積、フレキシブル、フェルール付き、プラスチックスリーブ付き（電気的パラメータ） | 0.25 mm² ... 1.5 mm² |
| 導体断面積はフレキシブル、フェルール付き、プラスチックスリーブなし（電気的パラメータ） | 0.25 mm² ... 1.5 mm² |
製品説明
Connector for printed circuit board, nominal section: 2.5 mm², color: luminous gray, nominal current: 8 A, nominal voltage (III/2): 320 V, contact surface: Tin, contact type: Female, number of potenti
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
技術的詳細
DiagramType: HSCP-SP 2,5-... with HSCH 2,5-...U/... THR 9005
