IB IL 24/48 DOR 2/W-XC-PAC

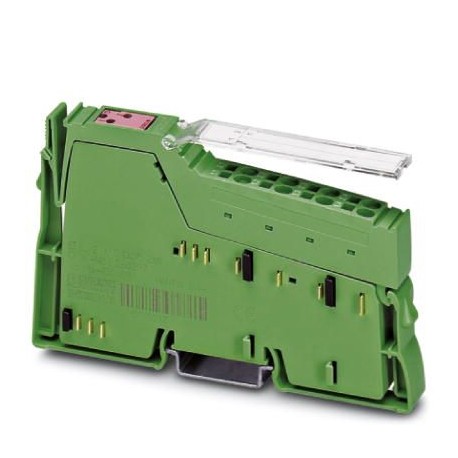

IB IL 24/48 DOR 2/W-XC-PAC 2701214 PHOENIX CONTACT Inline terminal
$0.00米ドル
3753 在庫あり
主な仕様
GTIN:4046356727792
注記:Made to Order (non-returnable)
注文キー:2701214
カタログページ:Page 157 (C-6-2017)
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4046356727792 |
| 注記 | Made to Order (non-returnable) |
| 注文キー | 2701214 |
| カタログページ | Page 157 (C-6-2017) |
| 深さ（注） | 71.5 mm |
| 梱包単位 | 1 pc |
| 幅（注） | 12.2 mm |
| （寸法） | -40 °C ... 70 °C (Extended, see section “Tested successfully: use under extreme ambient conditions” in the data sheet.) |
| 高さ（注） | 119.8 mm |
| （リレー出力） | Contact / PE 1 kV 50 Hz 1 min. |
| 原産国 | DE (Germany) |
| （デジタル出力） | 1 A (60 V DC) |
| （インラインポテンシャル） | 48 V DC |
| 関税番号 | 85389091 |
| 指定（一般） | Inline local bus |
| 指定（インターフェース） | Communications power (UL) |
| チャンネル数（一般） | 2 |
| 寸法に関する注記（注記） | Housing dimensions |
| 寸法図（注） | |
| 接続方法（一般） | Inline data jumper |
| 供給電圧（インターフェース） | 7.5 V DC (via voltage jumper) |
| （基準および規制） | No hazardous substances above threshold values |
| テストセクション（リレー出力） | Relay contact / Bus logics 1.5 kV 50 Hz 1 min. |
| 伝送速度（一般） | 500 kbps |
| 接点タイプ（デジタル出力） | 2 floating PDT contacts |
| 消費電力（インターフェース） | 0.23 W |
| 正味重量（周囲条件） | 63 g |
| 出力名（インラインポテンシャル） | Relay output |
| 消費電流（インターフェース） | max. 30 mA |
| 保護等級（寸法） | IP20 |
| 取り付けタイプ（周囲条件） | DIN rail |
| 動作モード（周囲条件） | Process data mode with 2 bits |
| スイッチング電流（デジタル出力） | min. 10 µA |
| スイッチング電圧（デジタル出力） | min. 10 mV (DC) |
| スイッチング容量（デジタル出力） | 60 W |
| 1個あたりの重量（梱包を除く） | 63.000 g |
| 空気圧（動作）（寸法） | 70 kPa ... 106 kPa (up to 3000 m above sea level) |
| 接続方法（インライン電位） | Spring-cage connection |
| 出力数（インライン電位） | 2 (floating contacts) |
| 中国RoHS（規格と規制） | Environmentally friendly use period: unlimited = EFUP-e |
| 出力の説明（インラインポテンシャル） | SPDT relay contact |
| 保護クラス（電気絶縁） | III, IEC 61140, EN 61140, VDE 0140-1 |
| 機械的耐用年数（デジタル出力） | 2x 105cycles |
| 公称出力電圧（インライン電位） | 24 V AC |
| 周囲温度（動作）（寸法） | -25 °C ... 55 °C (Standard) |
| 空気圧（保管・輸送）（寸法） | 70 kPa ... 106 kPa (up to 3000 m above sea level) |
| 連続電流の制限（デジタル出力） | 2 A (at maximum ambient temperature) |
| 許容湿度（動作）（寸法） | 10 % ... 95 % (according to DIN EN 61131-2) |
| 利用制限（主要商業データ） | 1 |
| 重量仕様に関する注意事項（周囲条件） | with connector |
| 周囲温度（保管/輸送）（寸法） | -40 °C ... 85 °C |
| モジュールあたりの最大出力電流（インライン電位） | 4 A |
| 許容湿度（保管・輸送）（寸法） | 10 % ... 95 % (according to DIN EN 61131-2) |
| チャネルあたりの最大出力電流（インライン電位） | 2 A |
