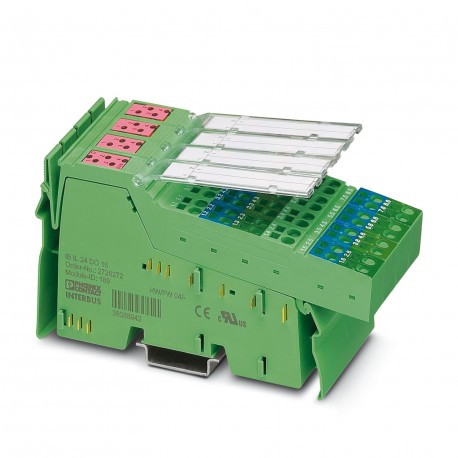

| パラメータ | 価値 |
|---|---|
| max. 8 A (Device) | |
| タイプ | modular |
| 深さ | 71.5 mm |
| 幅 | 48.8 mm |
| 身長 | 140.5 mm |
| CCCexノート | Use in potentially explosive areas is not permitted in China. |
| 出力名 | Digital outputs |
| 電流消費量 | max. 90 mA |
| 製品タイプ | I/O component |
| IDコード(16進数) | BD |
| 取り付けタイプ | DIN rail mounting |
| IDコード(10進数) | 189 |
| 動作モード | Process data mode with one word |
| 出力電流 | max. 500 mA (per channel) |
| 出力電圧 | 24 V DC (US- 1 V) |
| 製品ファミリー | Inline |
| 供給電圧 | 7.5 V DC (via voltage jumper) |
| 接続名 | Inline connector |
| チャンネル数 | 16 |
| レジスタ長 | 16 bit |
| 記事の改訂 | 11 |
| 汚染度 | 2 (IEC 60664-1, EN 60664-1) |
| 保護クラス | III (IEC 61140, EN 61140, VDE 0140-1) |
| 剥ぎ取り長さ | 8 mm |
| 接続方法 | Inline data jumper |
| 長さコード(10進数) | 01 |
| 長さコード(16進数) | 01 |
| 出力数 | 16 |
| 納品範囲 | including Inline connectors and marking fields, connectors numbered individually |
| 入力アドレスエリア | 0 Byte |
| 公称負荷、ランプ | 12 W |
| 寸法に関する注記 | Housing dimensions |
| 保護回路 | Overload protection, short-circuit protection of outputs; electronic |
| 伝送速度 | 500 kbps |
| 寸法図 | |
| 公称負荷、抵抗 | 12 VA (48 Ω) |
| 申請に関する注意事項 | Only for industrial use |
| 出力アドレス領域 | 2 Byte |
| 保護の程度 | IP20 |
| 診断メッセージ | Short-circuit or overload of the digital outputs Error message in the diagnostic code (bus) and display (2 Hz) via the LED (D) on the module |
| インターフェースの数 | 2 |
| 過電圧カテゴリー | II (IEC 60664-1, EN 60664-1) |
| プロセスデータチャネル | 16 bit |
| 供給電圧範囲 | 19.2 V DC ... 30 V DC (including all tolerances, including ripple) |
| 接続技術 | 3-conductor |
| 過電流シャットダウン | min. 0.7 A |
| 過負荷時の行動 | Auto restart |
| 最大突入電流 | max. 1.5 A (at nominal lamp load for 20 ms) |
| 公称出力電圧 | 24 V DC |
| 公称負荷、誘導性 | 12 W (1.2 H, 48 Ω) |
| 必要なパラメータデータ | 4 Byte |
| 空気圧(動作) | 70 kPa ... 106 kPa (up to 3000 m above sea level) |
| 導体断面積 AWG | 28 ... 16 |
| 必要な構成データ | 4 Byte |
| 導体断面積は剛性 | 0.08 mm² ... 1.5 mm² |
| 電圧オフ時の動作 | The output follows the power supply without delay |
| 導体断面積、剛性 | 0.08 mm² ... 1.5 mm² |
| 周囲温度(動作) | -25 °C ... 55 °C |
| 空気圧(保管・輸送) | 70 kPa ... 106 kPa (up to 3000 m above sea level) |
| 誘導性過負荷による動作 | Output can be destroyed |
| 導体断面積が柔軟 | 0.08 mm² ... 1.5 mm² |
| 電源オフ時の出力電流 | max. 300 µA |
| 電源オフ時の出力電圧 | max. 2 V |
| 許容湿度(動作) | 10 % ... 95 % (non-condensing) |
| 導体断面積、フレキシブル | 0.08 mm² ... 1.5 mm² |
| 周囲温度(保管/輸送) | -25 °C ... 85 °C |
| 許容湿度(保管/輸送) | 10 % ... 95 % (non-condensing) |
| 短パルスに対する逆電圧耐性 | Reverse voltage proof |
| 公称条件での最大消費電力 | 3.4 W |
| 抵抗公称負荷での最大動作周波数 | max. 300 Hz (this switching frequency is limited by the number of bus devices, the structure of the bus, the software used and the control or computer system used) |
| テスト電圧: 24 V電源 (I/O) / 機能接地 | 500 V AC, 50 Hz, 1 min. |
| 回路遮断時に誘起される電圧の制限 | -46 V ... -15 V |
| テスト電圧: 7.5 V電源 (バスロジック)/24 V電源 (I/O) | 500 V AC, 50 Hz, 1 min. |
| テスト電圧: 7.5 V電源(バスロジック)/機能グランド | 500 V AC, 50 Hz, 1 min. |
| 電源オフ時に接地接続が中断される出力電流 | max. 25 mA |
