IB IL 24 DO 4-PAC

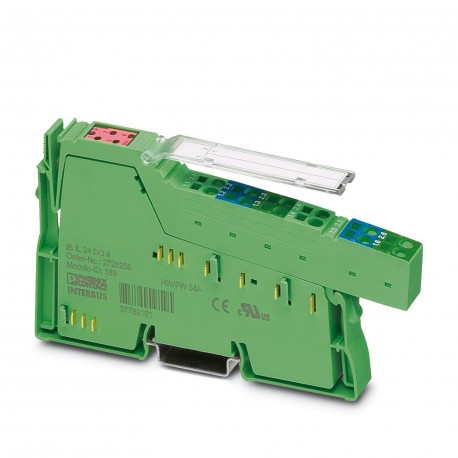

IB IL 24 DO 4-PAC 2861276 PHOENIX CONTACT Inline terminal
$0.00米ドル
3644 在庫あり
主な仕様
GTIN:4017918894214
注文キー:2861276
カタログページ:Page 152 (C-6-2017)
深さ（注）:71.5 mm
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4017918894214 |
| 注文キー | 2861276 |
| カタログページ | Page 152 (C-6-2017) |
| 深さ（注） | 71.5 mm |
| 梱包単位 | 1 pc |
| 幅（注） | 12.2 mm |
| （寸法） | 80 kPa ... 106 kPa (up to 3000 m above sea level, in ATEX Zone 2) |
| （インターフェース） | Segment circuit supply (US) |
| 高さ（注） | 140.5 mm |
| 原産国 | DE (Germany) |
| （デジタル出力） | 7.5 V supply (bus logics) / functional earth ground 500 V AC 50 Hz 1 min. |
| 関税番号 | 85389091 |
| 指定（一般） | Inline local bus |
| 指定（インターフェース） | Main circuit supply (UM) |
| チャンネル数（一般） | 2 |
| 寸法に関する注記（注記） | Housing dimensions |
| 寸法図（注） | |
| 接続方法（一般） | Inline data jumper |
| 供給電圧（インターフェース） | 24 V DC (via voltage jumper) |
| （基準および規制） | No hazardous substances above threshold values |
| 伝送速度（一般） | 500 kbps |
| 消費電力（インターフェース） | max. 0.33 W |
| テストセクション（デジタル出力） | 7.5 V supply (bus logics)/24 V supply (I/O) 500 V AC 50 Hz 1 min. |
| 正味重量（周囲条件） | 66 g |
| 出力名（インラインポテンシャル） | Digital outputs |
| 保護の種類（インターフェース） | Overload protection, short-circuit protection in the segment circuit |
| 消費電流（インターフェース） | 0 A |
| 保護等級（寸法） | IP20 |
| 供給電圧範囲（インターフェース） | 19.2 V DC ... 30 V DC (including all tolerances, including ripple) |
| 取り付けタイプ（周囲条件） | DIN rail |
| 出力電圧（インライン電位） | 24 V DC (US- 1 V) |
| 動作モード（周囲条件） | Process data operation with 4 bits |
| 1個あたりの重量（梱包を除く） | 66.000 g |
| 空気圧（動作）（寸法） | 70 kPa ... 106 kPa (up to 3000 m above sea level) |
| 接続方法（インライン電位） | Spring-cage connection |
| 出力数（インライン電位） | 4 |
| 中国RoHS（規格と規制） | Environmentally friendly use period: unlimited = EFUP-e |
| 公称負荷、ランプ（インライン電位） | 12 W |
| 保護の種類（インライン電位） | Overload protection, short-circuit protection of outputs |
| 公称負荷、抵抗（インライン電位） | 12 W (48 Ω) |
| 保護クラス（電気絶縁） | III, IEC 61140, EN 61140, VDE 0140-1 |
| 接続技術（インライン電位） | 3-wire |
| 診断メッセージ（周囲条件） | Short-circuit / overload of the digital outputs Error message in the diagnostic code (bus) and display (2 Hz) via the LED (D) on the module |
| 最大突入電流（インライン電位） | max. 1.5 A (for 20 ms) |
| 公称出力電圧（インライン電位） | 24 V DC |
| 公称負荷、誘導性（インライン電位） | 12 VA (1.2 H, 50 Ω) |
| 周囲温度（動作）（寸法） | -25 °C ... 55 °C |
| 空気圧（保管・輸送）（寸法） | 70 kPa ... 106 kPa (up to 3000 m above sea level) |
| 許容湿度（動作）（寸法） | 10 % ... 95 % (non-condensing) |
| 利用制限（主要商業データ） | 1 |
| 重量仕様に関する注意事項（周囲条件） | with connector |
| 周囲温度（保管/輸送）（寸法） | -25 °C ... 85 °C |
| モジュールあたりの最大出力電流（インライン電位） | 2 A |
| 許容湿度（保管・輸送）（寸法） | 10 % ... 95 % (non-condensing) |
| チャネルあたりの最大出力電流（インライン電位） | 500 mA |
| 標準に準拠した接続（電気的絶縁） | CUL |
製品説明
Inline, Digital output module, Digital outputs:4, 24 VDC, 500 mA, connection technology:3 conductors, transmission speed on the local bus:500 kBit/s, protection index: IP20, including Inline connector
