IB IL 24 DO 8-PAC/SN

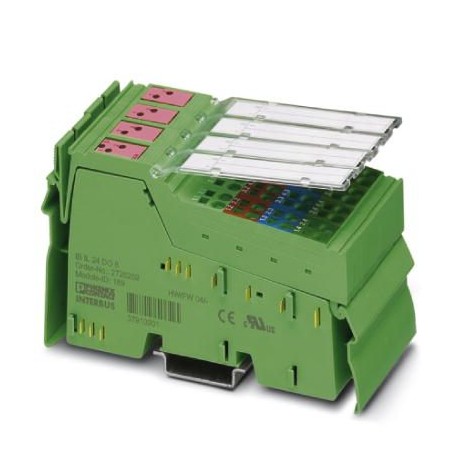

IB IL 24 DO 8-PAC/SN 2862945 PHOENIX CONTACT Inline terminal
$0.00米ドル
4678 在庫あり
主な仕様
GTIN:4017918904951
注記:Made to Order (non-returnable)
注文キー:2862945
カタログページ:Page 274 (AX-2009)
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4017918904951 |
| 注記 | Made to Order (non-returnable) |
| 注文キー | 2862945 |
| カタログページ | Page 274 (AX-2009) |
| 梱包単位 | 1 pc |
| 原産国 | DE (Germany) |
| （デジタル出力） | 24 V supply (I/O) / functional earth ground 500 V AC 50 Hz 1 min. |
| 関税番号 | 85389091 |
| 指定（一般） | Inline local bus |
| 指定（インターフェース） | Segment circuit supply (US) |
| チャンネル数（一般） | 2 |
| 接続方法（一般） | Inline data jumper |
| 深さ（主要な商業データ） | 71.5 mm |
| 供給電圧（インターフェース） | 24 V DC (via voltage jumper) |
| 幅（主要商業データ） | 48.8 mm |
| （基準および規制） | No hazardous substances above threshold values |
| 高さ（主要商業データ） | 119.8 mm |
| 伝送速度（一般） | 500 kbps |
| テストセクション（デジタル出力） | 5 V supply, incoming remote bus/7.5 V supply (bus logics) 500 V AC 50 Hz 1 min. |
| 正味重量（周囲条件） | 130 g |
| 出力名（インラインポテンシャル） | Digital outputs |
| 消費電流（インターフェース） | max. 4 A |
| 保護等級（寸法） | IP20 |
| 供給電圧範囲（インターフェース） | 19.2 V DC ... 30 V DC (including all tolerances, including ripple) |
| 取り付けタイプ（周囲条件） | DIN rail |
| 出力電圧（インライン電位） | US- 1 V |
| 1個あたりの重量（梱包を除く） | 130.000 g |
| 空気圧（動作）（寸法） | 70 kPa ... 106 kPa (up to 3000 m above sea level) |
| 接続方法（インライン電位） | Spring-cage connection |
| 出力数（インライン電位） | 8 |
| 中国RoHS（規格と規制） | Environmentally friendly use period: unlimited = EFUP-e |
| 公称負荷、ランプ（インライン電位） | 12 W |
| 保護の種類（インライン電位） | Overload protection, short-circuit protection of outputs |
| 公称負荷、抵抗（インライン電位） | 12 VA |
| 保護クラス（電気絶縁） | III, IEC 61140, EN 61140, VDE 0140-1 |
| 寸法に関する注記（主要商業データ） | Housing dimensions |
| 接続技術（インライン電位） | 4-wire |
| 診断メッセージ（周囲条件） | Short-circuit / overload of the digital outputs Error message in the diagnostic code (bus) and display (2 Hz) via the LED (D) on the module |
| 寸法図（主要商品データ） | |
| 公称出力電圧（インライン電位） | 24 V DC (voltage difference at Inom≤ 1 V) |
| 公称負荷、誘導性（インライン電位） | 12 W |
| 周囲温度（動作）（寸法） | -25 °C ... 55 °C |
| 空気圧（保管・輸送）（寸法） | 70 kPa ... 106 kPa (up to 3000 m above sea level) |
| 許容湿度（動作）（寸法） | 10 % ... 95 % (according to DIN EN 61131-2) |
| 重量仕様に関する注意事項（周囲条件） | without plug |
| 周囲温度（保管/輸送）（寸法） | -25 °C ... 85 °C |
| モジュールあたりの最大出力電流（インライン電位） | 4 A |
| 許容湿度（保管・輸送）（寸法） | 10 % ... 95 % (according to DIN EN 61131-2) |
| チャネルあたりの最大出力電流（インライン電位） | 500 mA |
| 標準に準拠した接続（電気的絶縁） | CUL |
