IB IL 24 DO 8-PAC

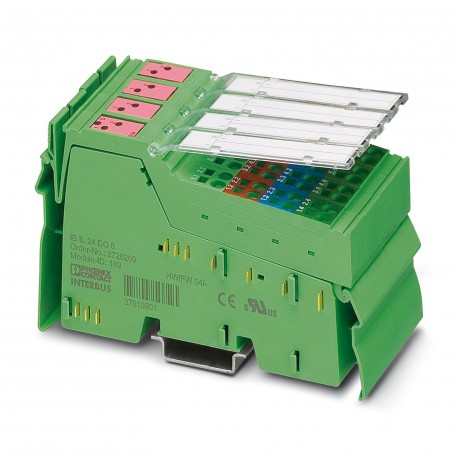

IB IL 24 DO 8-PAC 2861289 PHOENIX CONTACT Inline terminal
$0.00米ドル
3173 在庫あり
主な仕様
タイプ:modular
深さ:71.5 mm
幅:48.8 mm
身長:119.8 mm
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| タイプ | modular |
| 深さ | 71.5 mm |
| 幅 | 48.8 mm |
| 身長 | 119.8 mm |
| CCCexノート | Use in potentially explosive areas is not permitted in China. |
| 出力名 | Digital outputs |
| 電流消費量 | max. 60 mA |
| 製品タイプ | I/O component |
| IDコード（16進数） | BD |
| 取り付けタイプ | DIN rail mounting |
| IDコード（10進数） | 189 |
| 動作モード | Process data mode with one byte |
| 出力電圧 | 24 V (US- 1 V) |
| 製品ファミリー | Inline |
| 供給電圧 | 7.5 V DC (via voltage jumper) |
| 接続名 | Inline connector |
| チャンネル数 | 8 |
| レジスタ長 | 8 bit |
| 記事の改訂 | 13 |
| 汚染度 | 2 (IEC 60664-1, EN 60664-1) |
| 保護クラス | III (IEC 61140, EN 61140, VDE 0140-1) |
| 剥ぎ取り長さ | 8 mm |
| 接続方法 | Inline data jumper |
| 長さコード（10進数） | 129 |
| 長さコード（16進数） | 81 |
| 出力数 | 8 |
| 納品範囲 | including Inline connectors and marking fields |
| 入力アドレスエリア | 0 Byte |
| 公称負荷、ランプ | 12 W |
| 寸法に関する注記 | Housing dimensions |
| 保護回路 | Overload protection, short-circuit protection of outputs |
| 伝送速度 | 500 kbps |
| 寸法図 | |
| 公称負荷、抵抗 | 12 VA |
| 申請に関する注意事項 | Only for industrial use |
| 出力アドレス領域 | 1 Byte |
| 保護の程度 | IP20 |
| 診断メッセージ | Short-circuit or overload of the digital outputs Error message in the diagnostic code (bus) and display (2 Hz) via the LED (D) on the module |
| インターフェースの数 | 2 |
| 過電圧カテゴリー | II (IEC 60664-1, EN 60664-1) |
| プロセスデータチャネル | 8 bit |
| 供給電圧範囲 | 19.2 V DC ... 30 V DC (including all tolerances, including ripple) |
| 接続技術 | 4-conductor |
| 過負荷時の行動 | Auto restart |
| 公称出力電圧 | 24 V DC (voltage difference at Inom≤ 1 V) |
| 公称負荷、誘導性 | 12 W |
| 必要なパラメータデータ | 3 Byte |
| 空気圧（動作） | 70 kPa ... 106 kPa (up to 3000 m above sea level) |
| 導体断面積 AWG | 28 ... 16 |
| 必要な構成データ | 4 Byte |
| 導体断面積は剛性 | 0.08 mm² ... 1.5 mm² |
| 電圧オフ時の動作 | The output follows the power supply without delay |
| 導体断面積、剛性 | 0.08 mm² ... 1.5 mm² |
| 周囲温度（動作） | -25 °C ... 55 °C |
| 空気圧（保管・輸送） | 70 kPa ... 106 kPa (up to 3000 m above sea level) |
| 誘導性過負荷による動作 | Output can be destroyed |
| 導体断面積が柔軟 | 0.08 mm² ... 1.5 mm² |
| 許容湿度（動作） | 10 % ... 95 % (according to DIN EN 61131-2) |
| 導体断面積、フレキシブル | 0.08 mm² ... 1.5 mm² |
| モジュールあたりの最大出力電流 | 4 A |
| チャネルあたりの最大出力電流 | 500 mA |
| 周囲温度（保管/輸送） | -25 °C ... 85 °C |
| 許容湿度（保管/輸送） | 10 % ... 95 % (according to DIN EN 61131-2) |
| 公称条件での最大消費電力 | 1.8 W |
| テスト電圧: 24 V電源 (I/O) / 機能接地 | 500 V AC, 50 Hz, 1 min. |
| テスト電圧: 7.5 V電源 (バスロジック)/24 V電源 (I/O) | 500 V AC, 50 Hz, 1 min. |
| テスト電圧: 5 V電源、入力リモートバス/7.5 V電源（バスロジック） | 500 V AC, 50 Hz, 1 min. |
| テスト電圧: 5 V電源、出力リモートバス/7.5 V電源（バスロジック） | 500 V AC, 50 Hz, 1 min. |
製品説明
Inline, Digital output module, Digital outputs:8, 24 VDC, connection technology:4 conductors, transmission speed on the local bus:500 kBit/s, protection index: IP20, including Inline connectors and ma
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
製品資料
データシート
技術仕様と性能データ
ユーザーマニュアル
設置・操作ガイド
