IB IL 24 PSDOR 4-PAC

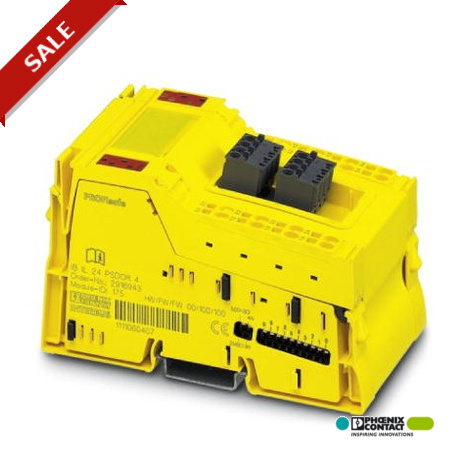

IB IL 24 PSDOR 4-PAC 2985864 PHOENIX CONTACT Safety-oriented decentral relay output module, IP20 degree of p..
$0.00米ドル
4394 在庫あり
主な仕様
:2-wire
深さ:71.5 mm
幅:73.2 mm
身長:119.8 mm
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| 2-wire | |
| 深さ | 71.5 mm |
| 幅 | 73.2 mm |
| 身長 | 119.8 mm |
| 正味重量 | 386 g |
| 指定 | Inline local bus |
| 出力名 | Relay output |
| 取り付けタイプ | DIN rail |
| 出力電流 | max. 4 A (Inline connector, pro contact, observe derating) |
| 出力電圧 | 24 V DC (US- 1 V) |
| 供給電圧 | 24 V DC (via voltage jumper) |
| フィールドバスシステム | INTERBUS |
| 接続方法 | Inline data jumper |
| 出力数 | 4 (Safety relays) |
| 寸法に関する注記 | Housing dimensions |
| 伝送速度 | 500 kBit/ / 2 MBit/s (can be switched) |
| 消費電流 | max. 360 mA (from the local bus) |
| 保護の程度 | IP20 |
| 供給電圧範囲 | 19.2 V DC ... 30 V DC |
| 主回路電源UM | 24 V DC |
| 公称出力電圧 | 24 V DC (Inline connector) |
| 通信電源UL | 7.5 V (via voltage jumper) |
| 供給電圧範囲 UM | 19.2 V DC ... 30 V DC (including all tolerances, including ripple) |
| 空気圧（動作） | 80 kPa ... 108 kPa (up to 2000 m above sea level) |
| セグメント電源電圧（米国） | 24 V |
| ULからの電流消費 | max. 360 mA |
| UMからの電流消費 | typ. 30 mA (all outputs set including actuator current) |
| 重量仕様に関する注意事項 | with connectors |
| 周囲温度（動作） | -25 °C ... 55 °C |
| 空気圧（保管・輸送） | 66 kPa ... 108 kPa (up to 3500 m above mean sea level) |
| EN 13849-1に準拠したカテゴリー | 4 |
| 許容湿度（動作） | 10 % ... 85 % (Take suitable measures against increased air humidity within the permitted temperature range.) |
| チャネルあたりの最大出力電流 | 4 A |
| 周囲温度（保管/輸送） | -25 °C ... 70 °C |
| 許容湿度（保管/輸送） | 10 % ... 85 % (Take suitable measures against increased air humidity within the permitted temperature range.) |
製品説明
Safety-oriented, IP20-rated, decentralised relay output module for SafetyBridge, INTERBUS-Safety and PROFIsafe systems. The module has 4 safe relay outputs with two contacts each.
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
技術的詳細
The safety module is an output module from the Inline product range, designed for use in an INTERBUS-Safety or PROFIsafe system. The safety module can be used as part of an Inline station at any point within an INTERBUS-Safety or PROFIsafe Inline system.
