IB IL AI 8/SF-XC-PAC

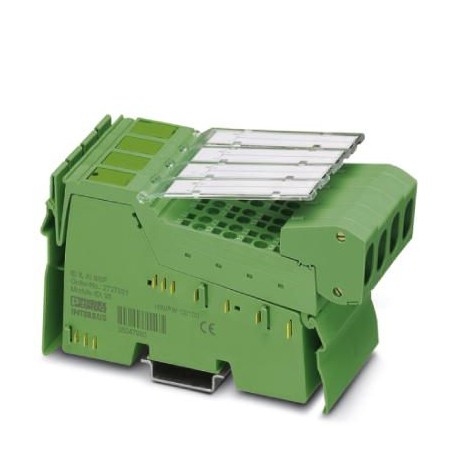

IB IL AI 8/SF-XC-PAC 2701159 PHOENIX CONTACT Inline terminal
$0.00米ドル
4046 在庫あり
主な仕様
GTIN:4046356713849
注記:Made to Order (non-returnable)
注文キー:2701159
カタログページ:Page 159 (C-6-2017)
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4046356713849 |
| 注記 | Made to Order (non-returnable) |
| 注文キー | 2701159 |
| カタログページ | Page 159 (C-6-2017) |
| 深さ（注） | 71.5 mm |
| 梱包単位 | 1 pc |
| 幅（注） | 48.8 mm |
| （寸法） | -40 °C ... 70 °C (Extended, see section “Tested successfully: use under extreme ambient conditions” in the data sheet.) |
| （インターフェース） | max. 35 mA |
| 高さ（注） | 136.8 mm |
| （アナログ入力） | I/O / functional earth ground 500 V AC 50 Hz 1 min. |
| 原産国 | DE (Germany) |
| （インラインポテンシャル） | 0 V ... 50 V |
| 関税番号 | 85389091 |
| 指定（一般） | Inline local bus |
| 指定（インターフェース） | Supply of analog modules (UANA) |
| 寸法に関する注記（注記） | Housing dimensions |
| 寸法図（注） | |
| 接続方法（一般） | Inline data jumper |
| 供給電圧（インターフェース） | 24 V DC |
| （基準および規制） | No hazardous substances above threshold values |
| テストセクション（アナログ入力） | 5 V supply, incoming remote bus/7.5 V supply (bus logics) 500 V AC 50 Hz 1 min. |
| 伝送速度（一般） | 500 kbps |
| フィルタリング（インラインポテンシャル） | 1st order low pass |
| 入力名（インラインポテンシャル） | Analog inputs |
| 伝送物理学（一般） | Copper |
| 正味重量（周囲条件） | 213 g |
| 消費電流（インターフェース） | typ. 24 mA |
| データ形式（インラインポテンシャル） | IB IL, IB ST, IB RT, standardized representation, PIO format |
| 保護等級（寸法） | IP20 |
| 供給電圧範囲（インターフェース） | 19.2 V DC ... 30 V DC (including all tolerances, including ripple) |
| 取り付けタイプ（周囲条件） | DIN rail |
| 解像度A/D（インライン電位） | 16 bit |
| 入力数（インラインポテンシャル） | 8 |
| 1個あたりの重量（梱包を除く） | 213.000 g |
| 空気圧（動作）（寸法） | 70 kPa ... 106 kPa (up to 3000 m above sea level) |
| 接続方法（インライン電位） | Inline shield connector |
| 中国RoHS（規格と規制） | Environmentally friendly use period: unlimited = EFUP-e |
| 保護の種類（インライン電位） | Surge protection, overcurrent protection |
| A/D変換時間（インライン電位） | approx. 10 µs |
| 測定原理（インライン電位） | Successive approximation |
| 保護クラス（電気絶縁） | III, IEC 61140, EN 61140, VDE 0140-1 |
| 電流入力信号（インライン電位） | 0 mA ... 20 mA |
| 電圧入力信号（インライン電位） | 0 V ... 5 V |
| 接続技術（インライン電位） | 2-wire |
| 限界周波数（3 dB）（インライン電位） | 3.5 kHz |
| 周囲温度（動作）（寸法） | -25 °C ... 55 °C (Standard) |
| 入力の説明（インラインポテンシャル） | Single-ended inputs, voltage or current |
| 空気圧（保管・輸送）（寸法） | 70 kPa ... 106 kPa (up to 3000 m above sea level) |
| 測定値の分解能（インライン電位） | 16 bits (15 bits + sign bit) |
| 許容湿度（動作）（寸法） | 10 % ... 95 % (according to DIN EN 61131-2) |
| 利用制限（主要商業データ） | 1 |
| 測定値の表現（インライン電位） | 16 bit two's complement |
| 入力抵抗電流入力（インライン電位） | 25 Ω (Shunt) |
| 重量仕様に関する注意事項（周囲条件） | with connectors |
| 周囲温度（保管/輸送）（寸法） | -40 °C ... 85 °C |
| 電圧入力の入力抵抗（インライン電位） | > 240 kΩ |
| 許容湿度（保管・輸送）（寸法） | 10 % ... 95 % (according to DIN EN 61131-2) |
| 標準に準拠した接続（電気的絶縁） | CUL |
| 接続技術に関する注意事項（インライン電位） | shielded |
製品説明
Inline XC, Analog Input Module, Analog Inputs: 8, 0 V ... 5 V, -5 V ... 5 V, 0 V ... 10 V, -10 V ... 10 V, 0 V ... 25 V, -25 V ... 25 V, 0 V ... 50 V, 0 mA... 20 mA, 4 mA... 20 mA, -20 mA... 20 mA, 0
