IB IL CNT-PAC

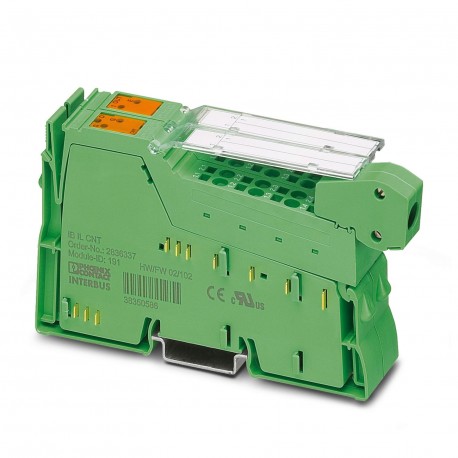

IB IL CNT-PAC 2861852 PHOENIX CONTACT Inline function terminal
$0.00米ドル
3347 在庫あり
主な仕様
:30 V DC (maximum)
タイプ:modular
深さ:71.5 mm
幅:24.4 mm
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| 30 V DC (maximum) | |
| タイプ | modular |
| 深さ | 71.5 mm |
| 幅 | 24.4 mm |
| 身長 | 135 mm |
| 名前を入力 | Counter input for 24 V signals |
| 指定 | Power supply for sensors |
| 出力名 | Switching output |
| 電流消費量 | max. 50 mA |
| 製品タイプ | I/O component |
| IDコード（16進数） | BF |
| 入力電流 | typ. 5 mA |
| 入力電圧 | 24 V DC (Nominal voltage) |
| 取り付けタイプ | DIN rail mounting |
| IDコード（10進数） | 191 |
| 動作モード | Event counting, frequency/time measurement |
| 出力電流 | max. 0.5 A (Nominal current) |
| 出力電圧 | 24 V DC (Nominal voltage) |
| 製品ファミリー | Inline |
| 供給電圧 | 7.5 V DC (via voltage jumper) |
| 接続名 | Inline connector |
| 入力周波数 | max. 100 kHz |
| レジスタ長 | 4 Byte |
| 記事の改訂 | 08 |
| 入力抵抗 | approx. 5.7 kΩ |
| 入力数 | 1 (only one counter input can be used, either for 24 V or for 5 V signals) |
| 保護クラス | III (IEC 61140, EN 61140, VDE 0140-1) |
| 剥ぎ取り長さ | 8 mm |
| 接続方法 | Inline data jumper |
| 長さコード（10進数） | 02 |
| 長さコード（16進数） | 02 |
| 出力数 | 1 |
| 納品範囲 | including Inline connectors and marking fields |
| 入力アドレスエリア | 4 Byte |
| 公称負荷、ランプ | max. 12 W |
| 保護回路 | Short-circuit protection; Yes, short-circuit-proof (automatically switched on again) |
| 伝送速度 | 500 kbps |
| 寸法図 | |
| 公称負荷、抵抗 | max. 12 W (48 Ω) |
| 申請に関する注意事項 | Only for industrial use |
| 出力アドレス領域 | 4 Byte |
| 保護の程度 | IP20 |
| 診断メッセージ | Sensor supply short-circuit |
| インターフェースの数 | 2 |
| プロセスデータチャネル | 32 bit |
| 伝送物理学 | Copper |
| 接続技術 | 2-, 3-conductor |
| 過電流シャットダウン | min. 0.7 A |
| 公称負荷、誘導性 | max. 12 VA (1.2 H, 48 Ω) |
| 必要なパラメータデータ | 1 Byte |
| 空気圧（動作） | 70 kPa ... 106 kPa (up to 3000 m above sea level) |
| 導体断面積 AWG | 28 ... 16 |
| 必要な構成データ | 5 Byte |
| 導体断面積は剛性 | 0.08 mm² ... 1.5 mm² |
| 導体断面積、剛性 | 0.08 mm² ... 1.5 mm² |
| 入力電圧範囲「0」信号 | 0 V DC ... 5 V DC |
| 入力電圧範囲「1」信号 | 15 V DC ... 30 V DC |
| 周囲温度（動作） | -25 °C ... 55 °C |
| 空気圧（保管・輸送） | 70 kPa ... 106 kPa (up to 3000 m above sea level) |
| 誘導性過負荷による動作 | Output can be destroyed |
| 導体断面積が柔軟 | 0.08 mm² ... 1.5 mm² |
| 許容湿度（動作） | 10 % ... 95 % (non-condensing) |
| 導体断面積、フレキシブル | 0.08 mm² ... 1.5 mm² |
| ランプ過負荷時の動作 | Auto restart after eliminating the overload |
| 周囲温度（保管/輸送） | -25 °C ... 85 °C |
| 抵抗過負荷時の動作 | Auto restart after eliminating the overload |
| 許容湿度（保管/輸送） | 10 % ... 95 % (non-condensing) |
| 短パルスに対する逆電圧耐性 | Reverse voltage proof |
| 公称条件での最大消費電力 | 1.2 W |
| テスト電圧: 24 V電源 (I/O) / 機能接地 | 500 V AC, 50 Hz, 1 min. |
| テスト電圧: 7.5 V電源 (バスロジック)/24 V電源 (I/O) | 500 V AC, 50 Hz, 1 min. |
| テスト電圧: 7.5 V電源（バスロジック）/機能グランド | 500 V AC, 50 Hz, 1 min. |
製品説明
Inline counter terminal block, complete with accessories (connectors and marking surfaces), 1 meter input, 1 control input, 1 output, 24 V DC, 500 mA, 3-conductor connection technology
