IB IL DALI-PAC

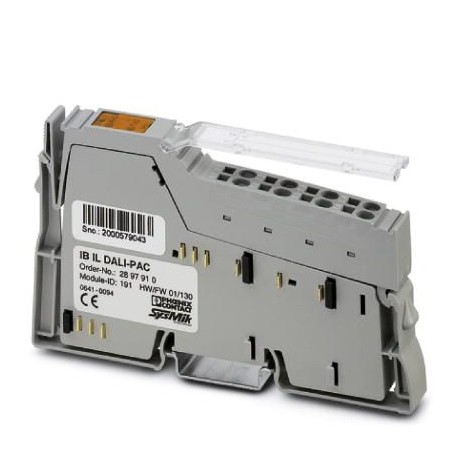

IB IL DALI-PAC 2897910 PHOENIX CONTACT Communication module
$0.00米ドル
4620 在庫あり
主な仕様
GTIN:4046356133074
注文キー:2897910
カタログページ:Page 175 (C-6-2017)
梱包単位:1 pc
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4046356133074 |
| 注文キー | 2897910 |
| カタログページ | Page 175 (C-6-2017) |
| 梱包単位 | 1 pc |
| 原産国 | DE (Germany) |
| 関税番号 | 85389091 |
| 指定（一般） | DALI supply voltage UDALI |
| 正味重量（インターフェース） | 57 g |
| 供給電圧（一般） | 7.5 V DC (via voltage jumper) |
| 取り付けタイプ（インターフェース） | DIN rail |
| 深さ（主要な商業データ） | 71.5 mm |
| 幅（主要商業データ） | 12.2 mm |
| （基準および規制） | No hazardous substances above threshold values |
| 高さ（主要商業データ） | 119.8 mm |
| 消費電流（一般） | 126 mA |
| 指定（接続データ） | DALI |
| 指定（周囲条件） | Inline connector |
| 供給電圧（接続データ） | typ. 14 V DC (Bus voltage) |
| 保護等級（寸法） | IP20 |
| 接続方法（接続データ） | Inline connector |
| 保護クラス（インライン電位） | III, IEC 61140, EN 61140, VDE 0140-1 |
| 伝送速度（接続データ） | 1200 bps |
| 保護の種類（接続データ） | Bus protected up to 250 V AC, maximum |
| 1個あたりの重量（梱包を除く） | 57.000 g |
| 空気圧（動作）（寸法） | 80 kPa ... 106 kPa (up to 2000 m above sea level) |
| 剥離長さ（周囲条件） | 8 mm |
| 中国RoHS（規格と規制） | Environmentally friendly use period: unlimited = EFUP-e |
| 接続方法（周囲条件） | Spring-cage connection |
| 寸法に関する注記（主要商業データ） | Housing dimensions |
| 寸法図（主要商品データ） | |
| 重量仕様に関する注意事項（インターフェース） | with connector |
| 電流容量（接続データ） | max. 128 mA (Bus load: observe the derating of terminal IB IL DALI/PWR-PAC.) |
| 周囲温度（動作）（寸法） | -25 °C ... 60 °C (Observe derating when using terminal IB IL DALI/PWR-PAC, see data sheet DB EN IB IL DALI/PWR-PAC.) |
| 空気圧（保管・輸送）（寸法） | 70 kPa ... 106 kPa (up to 3000 m above sea level) |
| 許容湿度（動作）（寸法） | 10 % ... 95 % (non-condensing) |
| 短絡時の出力電流（接続データ） | max. 250 mA |
| 周囲温度（保管/輸送）（寸法） | -25 °C ... 85 °C |
| 導体断面積 AWG 最大（周囲条件） | 16 |
| 導体断面積AWG最小値（周囲条件） | 24 |
| 許容湿度（保管・輸送）（寸法） | 10 % ... 95 % (non-condensing) |
| 導体断面積（固体最大）（周囲条件） | 1.5 mm² |
| 導体断面積（最小）（周囲条件） | 0.2 mm² |
| 導体断面積最大可とう性（周囲条件） | 1.5 mm² |
| 導体断面積の最小値（周囲条件） | 0.2 mm² |
製品説明
Inline, DALI Master, Expansion for IB IL DALI/PWR-PAC, transmission rate on local bus: 500 kBit/s, protection rating: IP20, including Inline connector and marking surface
