IB IL TEMP 2 RTD-PAC

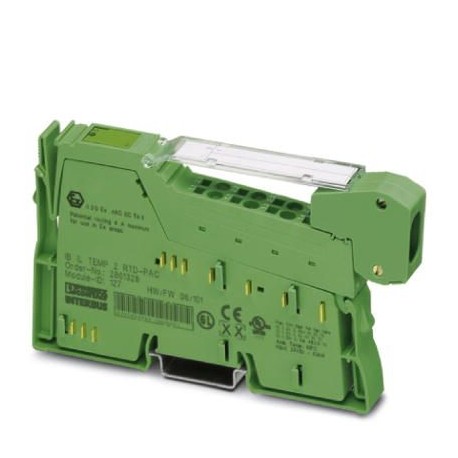

IB IL TEMP 2 RTD-PAC 2861328 PHOENIX CONTACT Inline function terminal
$0.00米ドル
3739 在庫あり
主な仕様
GTIN:4017918894269
注文キー:2861328
カタログページ:Page 165 (C-6-2017)
深さ（注）:71.5 mm
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4017918894269 |
| 注文キー | 2861328 |
| カタログページ | Page 165 (C-6-2017) |
| 深さ（注） | 71.5 mm |
| 梱包単位 | 1 pc |
| 幅（注） | 12.2 mm |
| （寸法） | 80 kPa ... 106 kPa (up to 3000 m above sea level, in ATEX Zone 2) |
| （インターフェース） | max. 18 mA |
| 高さ（注） | 136.8 mm |
| （アナログ入力） | 24 V analog supply (analog I/O) / functional earth ground 500 V AC 50 Hz 1 min. |
| 原産国 | DE (Germany) |
| （インラインポテンシャル） | 0 Ω ... 4 kΩ |
| 関税番号 | 85389091 |
| （周囲条件） | User error Error message in the process data |
| 指定（一般） | Inline local bus |
| 指定（インターフェース） | Supply of analog modules (UANA) |
| チャンネル数（一般） | 2 |
| 寸法図（注） | |
| 接続方法（一般） | Inline data jumper |
| 供給電圧（インターフェース） | 24 V DC (via voltage jumper) |
| （基準および規制） | No hazardous substances above threshold values |
| テストセクション（アナログ入力） | 7.5 V supply (bus logics)/24 V analog supply (analog I/O) 500 V AC 50 Hz 1 min. |
| 伝送速度（一般） | 500 kbps |
| 入力名（インラインポテンシャル） | Analog RTD inputs |
| 消費電力（インターフェース） | typ. 587 mW |
| 正味重量（周囲条件） | 67 g |
| 消費電流（インターフェース） | typ. 11 mA |
| 保護等級（寸法） | IP20 |
| 供給電圧範囲（インターフェース） | 19.2 V DC ... 30 V DC (including all tolerances, including ripple) |
| 取り付けタイプ（周囲条件） | DIN rail |
| 解像度A/D（インライン電位） | 16 bit |
| 動作モード（周囲条件） | Process data operation with 2 words |
| 入力数（インラインポテンシャル） | 2 |
| 1個あたりの重量（梱包を除く） | 67.000 g |
| 空気圧（動作）（寸法） | 70 kPa ... 106 kPa (up to 3000 m above sea level) |
| 接続方法（インライン電位） | Spring-cage connection |
| 中国RoHS（規格と規制） | Environmentally friendly use period: unlimited = EFUP-e |
| A/D変換時間（インライン電位） | typ. 120 µs (per channel) |
| 測定原理（インライン電位） | Successive approximation |
| プロセスデータの更新（インライン電位） | 32 ms (both channels with 3-wire technology) |
| 保護クラス（電気絶縁） | III, IEC 61140, EN 61140, VDE 0140-1 |
| 接続技術（インライン電位） | 2, 3, 4-wire |
| 診断メッセージ（周囲条件） | Failure of the internal I/O supply I/O error message sent to the bus coupler |
| 周囲温度（動作）（寸法） | -25 °C ... 55 °C |
| 入力の説明（インラインポテンシャル） | Input for resistive temperature sensors |
| 空気圧（保管・輸送）（寸法） | 70 kPa ... 106 kPa (up to 3000 m above sea level) |
| 許容湿度（動作）（寸法） | 10 % ... 95 % (non-condensing) |
| 利用制限（主要商業データ） | EMC: class A product, see manufacturer's declaration in the download area |
| 測定値の表現（インライン電位） | 16 bit two's complement |
| 重量仕様に関する注意事項（周囲条件） | with connector |
| 周囲温度（保管/輸送）（寸法） | -25 °C ... 85 °C |
| 線形抵抗測定範囲（インライン電位） | 0 Ω ... 400 Ω |
| 許容湿度（保管・輸送）（寸法） | 10 % ... 95 % (non-condensing) |
| 標準に準拠した接続（電気的絶縁） | CUL |
| 使用可能なセンサータイプ（RTD）（インライン電位） | Pt, Ni, KTY, Cu sensors, linear resistors |
| 接続技術に関する注意事項（インライン電位） | shielded |
製品説明
Inline, Temperature recording module, Analogue RTD inputs: 2, connection technology: 2, 3, 4 conductors, transmission speed on local bus: 500 kBit/s, protection rating: IP20, including Inline connecto
