IB IL TEMP 4/8 RTD-PAC

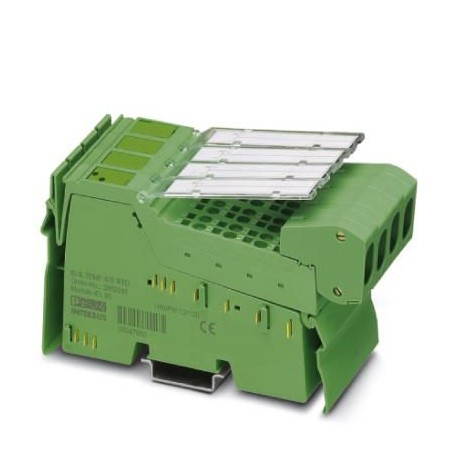

IB IL TEMP 4/8 RTD-PAC 2863915 PHOENIX CONTACT Inline function terminal
$0.00米ドル
4071 在庫あり
主な仕様
GTIN:4017918955410
注文キー:2863915
カタログページ:Page 165 (C-6-2017)
深さ（注）:71.5 mm
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4017918955410 |
| 注文キー | 2863915 |
| カタログページ | Page 165 (C-6-2017) |
| 深さ（注） | 71.5 mm |
| 梱包単位 | 1 pc |
| 幅（注） | 48.8 mm |
| （インターフェース） | max. 55 mA |
| 高さ（注） | 136.8 mm |
| （アナログ入力） | ±15.5 V, ±5 V analog supply (analog I/O)/functional earth ground 500 V AC 50 Hz 1 min. |
| 原産国 | DE (Germany) |
| （インラインポテンシャル） | 0 Ω ... 20 kΩ |
| 関税番号 | 85389091 |
| 指定（一般） | Inline local bus |
| 指定（インターフェース） | Supply of analog modules (UANA) |
| 寸法図（注） | |
| 接続方法（一般） | Inline data jumper |
| 供給電圧（インターフェース） | 24 V DC (via voltage jumper) |
| （基準および規制） | No hazardous substances above threshold values |
| テストセクション（アナログ入力） | 7.5 V supply (bus logic)/±15.5 V, ±5 V analog supply (analog I/O) 500 V AC 50 Hz 1 min. |
| 伝送速度（一般） | 500 kbps |
| 入力名（インラインポテンシャル） | Analog RTD inputs |
| 消費電力（インターフェース） | typ. 1.24 W |
| 伝送物理学（一般） | Copper |
| 正味重量（周囲条件） | 190 g |
| 消費電流（インターフェース） | typ. 28 mA |
| データ形式（インラインポテンシャル） | IB IL, IB ST, S7 compatible |
| 保護等級（寸法） | IP20 |
| 供給電圧範囲（インターフェース） | 19.2 V DC ... 30 V DC (including all tolerances, including ripple) |
| 取り付けタイプ（周囲条件） | DIN rail |
| 動作モード（周囲条件） | Process data mode with 5 words/1 word PCP |
| 入力数（インラインポテンシャル） | 8 |
| 1個あたりの重量（梱包を除く） | 190.000 g |
| 空気圧（動作）（寸法） | 70 kPa ... 106 kPa (up to 3000 m above sea level) |
| 接続方法（インライン電位） | Spring-cage connection |
| 中国RoHS（規格と規制） | Environmentally friendly use period: unlimited = EFUP-e |
| A/D変換時間（インライン電位） | max. 10 µs |
| 測定原理（インライン電位） | Successive approximation |
| プロセスデータの更新（インライン電位） | 6 ms (Up to 230 ms possible depending on operating mode) |
| 保護クラス（電気絶縁） | III, IEC 61140, EN 61140, VDE 0140-1 |
| 接続技術（インライン電位） | 2, 3-conductor |
| 周囲温度（動作）（寸法） | -25 °C ... 55 °C |
| 入力の説明（インラインポテンシャル） | Input for resistive temperature sensors |
| 空気圧（保管・輸送）（寸法） | 70 kPa ... 106 kPa (up to 3000 m above sea level) |
| 許容湿度（動作）（寸法） | 10 % ... 95 % (according to DIN EN 61131-2) |
| 利用制限（主要商業データ） | 1 |
| 測定値の表現（インライン電位） | 16 bits (15 bits + sign bit) |
| 周囲温度（保管/輸送）（寸法） | -25 °C ... 85 °C |
| 線形抵抗測定範囲（インライン電位） | 0 Ω ... 400 Ω |
| 許容湿度（保管・輸送）（寸法） | 10 % ... 95 % (according to DIN EN 61131-2) |
| 使用可能なセンサータイプ（RTD）（インライン電位） | Pt, Ni, KTY, Cu sensors, linear resistors |
製品説明
Inline analogue input terminal block, complete with accessories (connector and marking surface), 8 channels, RTD (resistance sensor), 2, 3-conductor connection technology
