IBS RBC METER/E-T

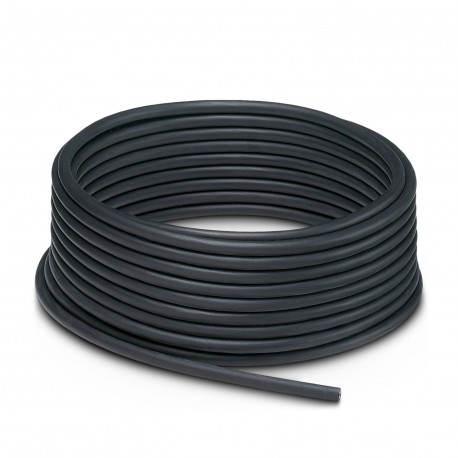

IBS RBC METER/E-T 2723149 PHOENIX CONTACT Remote bus cable
$0.00米ドル
4044 在庫あり
主な仕様
:100 Ω ±15 % (with 1 MHz)
シールド:yes
製品タイプ:Remote bus cable
信号速度:0.66 c
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| 100 Ω ±15 % (with 1 MHz) | |
| シールド | yes |
| 製品タイプ | Remote bus cable |
| 信号速度 | 0.66 c |
| 全体的なひねり | 3 pairs to the core |
| ツイストペア | 2 cores to the pair |
| ケーブル容量 | ≤ 60 nF/km (At 800 Hz) |
| 波動インピーダンス | 120 Ω ±20 % (at 64 kHz) |
| ループ抵抗 | ≤ 186.00 Ω/km |
| 導体材料 | Bare Cu litz wires |
| シールド減衰 | ≤ 15 dB/km (at 256 kHz) |
| 単線、カラー | green-yellow, white-brown, gray-pink |
| 導体構造 | 3 x 2 x 0.22 mm² |
| 結合抵抗 | < 250.00 mΩ/m (at 30 MHz) |
| ポジション数 | 6 |
| 伝送媒体 | Copper |
| 絶縁抵抗 | ≥ 5 GΩ*km |
| 外装シース、カラー | black RAL 9005 |
| 公称電圧、ケーブル | 250 V (Peak value, not for high-power applications) |
| 外装材 | PVC |
| テスト電圧 コア/コア | 1500 Vrms |
| 導体断面積 | 3x 2x 0.22 mm² |
| ケーブル外径 | 9.00 mm |
| 材質電線絶縁体 | PE |
| 試験電圧 コア/シールド | 1000.00 Vrms |
| 周囲温度（動作） | -30 °C ... 70 °C (cable, fixed installation) |
| 導体構造信号線 | 7x 0.20 mm |
| 近端クロストーク減衰（NEXT） | ≥ 61 dB (at 772 kHz) |
| 最小曲げ半径、固定設置 | 7.5 x D |
| 最小の曲げ半径、固定設置 | 68 mm |
| 最小曲げ半径、柔軟な設置 | 15 x D |
| 最小の曲げ半径、可動設置 | 135 mm |
製品説明
By meters, Remote bus cable, INTERBUS, shielded, PVC, black RAL 9005, 6-conductors (3 x 2 x 0.22 mm²), color single conductors: green-yellow, white-brown, gray-pink, for underground laying
