ICC 2,5/14-STZF-5,08

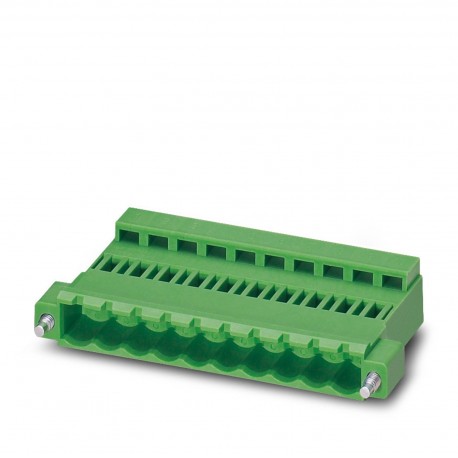

ICC 2,5/14-STZF-5,08 1823503 PHOENIX CONTACT Printed-circuit board connector
$0.00米ドル
4579 在庫あり
主な仕様
タイプ:Inverted
ピッチ:5.08 mm
幅 [w]:81.04 mm
高さ [h]:10.6 mm
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| タイプ | Inverted |
| ピッチ | 5.08 mm |
| 幅 [w] | 81.04 mm |
| 高さ [h] | 10.6 mm |
| 長さ [l] | 28.1 mm |
| ロックタイプ | Screw locking mechanism |
| 製品ライン | COMBICON Connectors M |
| 製品タイプ | PCB connector |
| 行数 | 1 |
| 製品ファミリー | ICC 2,5/..-STZF |
| カラー（ハウジング） | green (6021) |
| 取り付けフランジ | Screw flange |
| 記事の改訂 | 03 |
| コネクタシステム | COMBICON MSTB 2,5 |
| 接続方法 | Crimp connection |
| 締め付けトルク | 0.3 Nm |
| 包装の種類 | packed in cardboard |
| 公称電流IN | 12 A |
| 公称電圧UN | 320 V |
| 操作上の注意 | In accordance with IEC 61984, COMBICON connectors have no switching power (COC). During designated use, they must not be plugged in or disconnected when carrying voltage or under load. |
| 寸法図 | |
| 断熱材 | PA |
| ポジション数 | 14 |
| 潜在的な数 | 14 |
| 定格電圧（II/2） | 630 V |
| 公称断面積 | 2.5 mm² |
| 接続数 | 14 |
| 定格電圧（III/2） | 320 V |
| 定格電圧（III/3） | 250 V |
| 接点接続タイプ | Pin |
| 絶縁材料グループ | I |
| IEC 60112に準拠したCTI | 600 |
| 定格サージ電圧（II/2） | 4 kV |
| 導体断面積 AWG | 20 ... 14 |
| 定格サージ電圧（III/2） | 4 kV |
| 定格サージ電圧（III/3） | 4 kV |
| 定格絶縁電圧（II/2） | 630 V |
| 導体断面積が柔軟 | 0.5 mm² ... 2.5 mm² |
| 定格絶縁電圧（III/2） | 320 V |
| 定格絶縁電圧（III/3） | 250 V |
| 導体/PCB接続方向 | 0 ° |
| UL 94準拠の難燃性評価 | V0 |
| EN 60695-2-12に準拠したグローワイヤ燃焼指数GWFI | 850 |
| EN 60695-2-13に準拠したグローワイヤ着火温度GWIT | 775 |
| EN 60695-10-2に準拠したボール圧力試験の温度 | 125 °C |
製品説明
Connector for printed circuit board, nominal section: 2.5 mm², color: green, nominal current: 12 A, nominal voltage (III/2): 320 V, contact type: Male, number of potentials: 14, number of rows: 1, num
