ICC25-PSC2,5/4-5,0-AA-9005

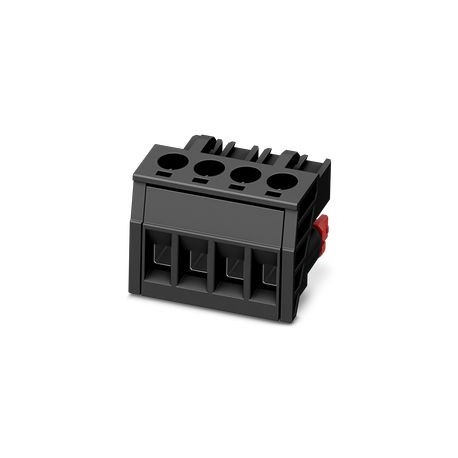

ICC25-PSC2,5/4-5,0-AA-9005 1428287 PHOENIX CONTACT Connector for printed circuit board, nominal section: 2.5..
$0.00米ドル
3400 在庫あり
主な仕様
:• WARNING: Commission properly functioning products only. The products must be regularly inspected for damage. Decommission defective products immediately. Replace damaged products. Repairs are not possible.
注記:WEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201
タイプ:Standard
ピッチ:5 mm
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| • WARNING: Commission properly functioning products only. The products must be regularly inspected for damage. Decommission defective products immediately. Replace damaged products. Repairs are not possible. | |
| 注記 | WEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201 |
| タイプ | Standard |
| ピッチ | 5 mm |
| コーディング | For details, refer to the product drawing in the “Downloads” tab. |
| 結果 | Test passed |
| 振幅 | 0.35 mm (10 Hz ... 60.1 Hz) |
| 頻度 | 10 - 150 - 10 Hz |
| 幅 [w] | 22.5 mm |
| 高さ [h] | 15 mm |
| 長さ [l] | 18.77 mm |
| 安全に関する注意事項 | WARNING: The connectors may not be plugged in or disconnected under load. Ignoring the warning or improper use may damage persons and/or property. |
| スイープ速度 | 1 octave/min |
| ロックタイプ | without |
| 製品タイプ | PCB connector |
| サイクル数 | 25 |
| 仕様 | IEC 60999-1:1999-11 |
| 行数 | 1 |
| 製品ファミリー | ICC..-PSC2,5/..-5,0 |
| 熱応力 | 100 °C/168 h |
| カラー（ハウジング） | black (9005) |
| 取り付けフランジ | without |
| 接触材料 | Cu alloy |
| 腐食性ストレス | 0.2 dm3SO2on 300 dm3/40 °C/1 cycle |
| 接続方法 | Screw connection with tension sleeve |
| 包装の種類 | packed in cardboard |
| 接触抵抗 | 1.25 mΩ |
| 汚染度 | 3 |
| 寸法図 | |
| 断熱材 | PA |
| ポジション数 | 4 |
| 潜在的な数 | 4 |
| 接触抵抗R1 | 1.25 mΩ |
| 接触抵抗R2 | 1.28 mΩ |
| 接続数 | 4 |
| 軸ごとのテスト期間 | 2.5 h |
| 表面特性 | Tin-plated |
| 絶縁材料グループ | I |
| IEC 60112に準拠したCTI | 600 |
| テストされたポジションの数 | 4 |
| 挿入/離脱サイクル | 25 |
| 周囲温度（アセンブリ） | -5 °C ... 100 °C |
| 周囲温度（動作） | -40 °C ... 105 °C (dependent on the derating curve) |
| 電源周波数耐電圧 | 2.21 kV |
| 導体/PCB接続方向 | 0 ° |
| 1ポジションあたりの引き抜き強度約 | 8.7 N |
| 1極あたりの挿入強度は約 | 9.2 N |
| 相対湿度（保管/輸送） | 30 % ... 70 % |
| UL 94準拠の難燃性評価 | V0 |
| 海面での耐インパルス電圧 | 4.8 kV |
| 周囲温度（保管/輸送） | -40 °C ... 55 °C |
| 金属表面端子点（最上層） | Tin (Sn) |
| 絶縁抵抗、隣接位置 | > 1 TΩ |
| EN 60695-2-12に準拠したグローワイヤ燃焼指数GWFI | 850 |
| EN 60695-2-13に準拠したグローワイヤ着火温度GWIT | 775 |
| EN 60695-10-2に準拠したボール圧力試験の温度 | 125 °C |
| 導体断面積/導体タイプ/牽引力設定値/実効値 | 0.2 mm² / solid / > 10 N |
製品説明
PCB connector, nominal cross section: 2.5 mm2, color: black, rated voltage (III/2): 320 V, contact connection type: Socket, number of potentials: 4, number of rows: 1, number of positions: 4, number o
