ICV 2,5/ 9-GF-5,08 EX

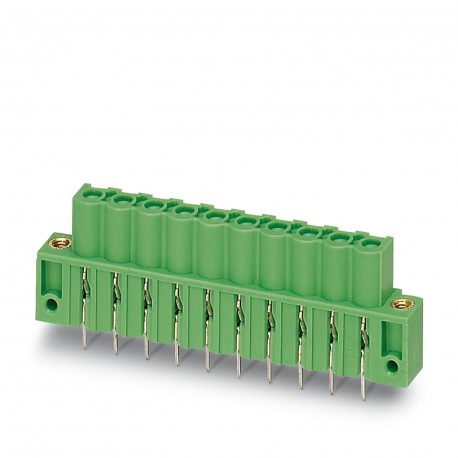

ICV 2,5/ 9-GF-5,08 EX 1810515 PHOENIX CONTACT Feed-through header
$0.00米ドル
4785 在庫あり
主な仕様
注記:WEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201
タイプ:Inverted
ピッチ:5.08 mm
スクリュー:Sheet metal screw ISO 1481-ST 2,2x6,5 C or ISO 7049-ST 2,2x6,5 C
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| 注記 | WEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201 |
| タイプ | Inverted |
| ピッチ | 5.08 mm |
| スクリュー | Sheet metal screw ISO 1481-ST 2,2x6,5 C or ISO 7049-ST 2,2x6,5 C |
| 幅 [w] | 55.84 mm |
| 高さ [h] | 22.6 mm |
| 長さ [l] | 10.2 mm |
| ピン配置 | Linear pinning |
| ピン間隔 | 5.08 mm |
| 製品ライン | COMBICON Connectors M |
| 製品タイプ | PCB headers |
| 穴径 | 1.4 mm |
| 取り付けタイプ | Wave soldering |
| 識別 | 0344 II 2GD / Ex eb IIC Gb |
| 行数 | 1 |
| ピン寸法 | 0.47 x 1.15 mm |
| 製品ファミリー | ICV 2,5/..-GF-EX |
| カラー（ハウジング） | green (6021) |
| 取り付けフランジ | Threaded flange |
| 記事の改訂 | 04 |
| 接触材料 | Cu alloy |
| 設置高さ | 19 mm |
| IECEx証明書 | IECEx KEM 10.0093U |
| 締め付けトルク | 0.3 Nm |
| 包装の種類 | packed in cardboard |
| 公称電流IN | 12 A |
| 公称電圧UN | 176 V |
| 操作上の注意 | In accordance with IEC 61984, COMBICON connectors have no switching power (COC). During designated use, they must not be plugged in or disconnected when carrying voltage or under load. |
| 寸法図 | |
| 断熱材 | PA |
| ポジション数 | 9 |
| 潜在的な数 | 9 |
| 接続数 | 9 |
| はんだピン長さ [P] | 3.6 mm |
| 表面特性 | hot-dip tin-plated |
| 絶縁材料グループ | I |
| 電位あたりのはんだピン | 2 |
| IEC 60112に準拠したCTI | 600 |
| 周囲温度（アセンブリ） | -5 °C ... 100 °C |
| 周囲温度（動作） | -60 °C ... 110 °C |
| EU型式検査証明書 | KEMA 10ATEX0196 U |
| 相対湿度（保管/輸送） | 30 % ... 70 % |
| UL 94準拠の難燃性評価 | V0 |
| 金属表面接触面積（最上層） | Tin (4 - 8 µm Sn) |
| 周囲温度（保管/輸送） | -40 °C ... 70 °C |
| 定格電流 / 導体断面積 | 12 A/2.5 mm² |
| 金属表面のはんだ付け領域（最上層） | Tin (4 - 8 µm Sn) |
| EN 60695-2-12に準拠したグローワイヤ燃焼指数GWFI | 850 |
| EN 60695-2-13に準拠したグローワイヤ着火温度GWIT | 775 |
| EN 60695-10-2に準拠したボール圧力試験の温度 | 125 °C |
製品説明
Printed circuit board base housing, nominal section: 2.5 mm², color: green, nominal current: 12 A, contact surface: Tin, contact type: Female, number of potentials: 9, number of rows: 1, number of pol
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
