IFMC 1,5/ 4-ST-3,5-RN BD:4-1

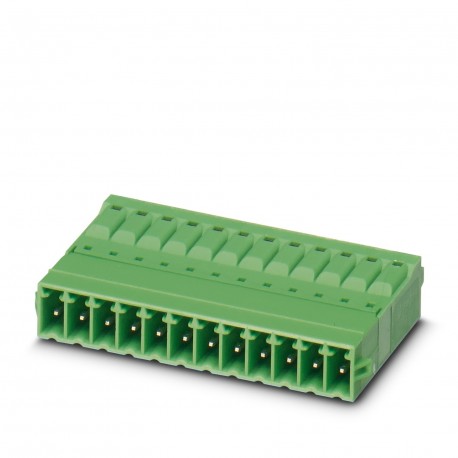

IFMC 1,5/ 4-ST-3,5-RN BD:4-1 1140661 PHOENIX CONTACT Connector for printed circuit board, number of poles: 4..
$0.00米ドル
4457 在庫あり
主な仕様
:Cross section: 0.34 mm²; Length: 7 mm
注記:WEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201
タイプ:Inverted
ピッチ:3.5 mm
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| Cross section: 0.34 mm²; Length: 7 mm | |
| 注記 | WEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201 |
| タイプ | Inverted |
| ピッチ | 3.5 mm |
| 結果 | Test passed |
| 振幅 | 0.35 mm (10 Hz ... 60.1 Hz) |
| 頻度 | 10 - 150 - 10 Hz |
| 幅 [w] | 17.6 mm |
| 高さ [h] | 7.75 mm |
| 長さ [l] | 24.6 mm |
| スイープ速度 | 1 octave/min |
| 加速度 | 5g (60.1 Hz ... 150 Hz) |
| ロックタイプ | Snap-in locking |
| 製品ライン | COMBICON Connectors S |
| 製品タイプ | PCB connector |
| サイクル数 | 25 |
| 仕様 | IEC 60999-1:1999-11 |
| 行数 | 1 |
| 製品ファミリー | IFMC 1,5/..-ST-RN |
| 熱応力 | 100 °C/168 h |
| カラー（ハウジング） | green (6021) |
| 取り付けフランジ | Engagement nose |
| テストの指示 | X-, Y- and Z-axis |
| 記事の改訂 | 03 |
| コネクタシステム | COMBICON MC 1,5 |
| 接触材料 | Cu alloy |
| 腐食性ストレス | 0.2 dm3SO2on 300 dm3/40 °C/1 cycle |
| 剥ぎ取り長さ | 10 mm |
| 接続方法 | Push-in spring connection |
| 包装の種類 | packed in cardboard |
| 接触抵抗 | 2.7 mΩ |
| 公称電流IN | 8 A |
| 公称電圧UN | 160 V |
| 寸法図 | |
| 断熱材 | PA |
| ポジション数 | 4 |
| 定格電圧（II/2） | 320 V |
| 接触抵抗R1 | 2.7 mΩ |
| 接触抵抗R2 | 2.8 mΩ |
| 公称断面積 | 1.5 mm² |
| 定格電圧（III/2） | 160 V |
| 定格電圧（III/3） | 160 V |
| 軸ごとのテスト期間 | 2.5 h |
| 接点接続タイプ | Pin |
| 表面特性 | hot-dip tin-plated |
| 色（駆動部） | orange (2003) |
| 絶縁材料グループ | I |
| 推奨圧着工具 | 1212034 CRIMPFOX 6 |
| IEC 60112に準拠したCTI | 600 |
| 定格サージ電圧（II/2） | 2.5 kV |
| テストされたポジションの数 | 12 |
| 導体断面積 AWG | 24 ... 16 |
| 挿入/離脱サイクル | 25 |
| 定格サージ電圧（III/2） | 2.5 kV |
| 定格サージ電圧（III/3） | 2.5 kV |
| 導体断面積は剛性 | 0.14 mm² ... 1.5 mm² |
| 周囲温度（アセンブリ） | -5 °C ... 100 °C |
| 周囲温度（動作） | -40 °C ... 100 °C (dependent on the derating curve) |
| 定格絶縁電圧（II/2） | 320 V |
| 導体断面積が柔軟 | 0.14 mm² ... 1.5 mm² |
| 定格絶縁電圧（III/2） | 160 V |
| 定格絶縁電圧（III/3） | 160 V |
| 最小沿面距離（II/2） | 1.6 mm |
| 電源周波数耐電圧 | 1.39 kV |
| 最小沿面距離 (III/2) | 1.5 mm |
| 最小沿面距離 (III/3) | 2 mm |
| 導体/PCB接続方向 | 0 ° |
| 円筒ゲージ axb / 直径 | 2.4 mm x 1.5 mm / - |
| 1ポジションあたりの引き抜き強度約 | 4 N |
| 1極あたりの挿入強度は約 | 5 N |
| 相対湿度（保管/輸送） | 30 % ... 70 % |
| UL 94準拠の難燃性評価 | V0 |
| 海面での耐インパルス電圧 | 2.95 kV |
| 金属表面接触面積（最上層） | Tin (4 - 8 µm Sn) |
| 周囲温度（保管/輸送） | -40 °C ... 70 °C |
| 比較トラッキング指数（IEC 60112） | CTI 600 |
| 金属表面端子点（最上層） | Tin (4 - 8 µm Sn) |
| 絶縁抵抗、隣接位置 | > 5 MΩ |
| 最小クリアランス値 - 非均質磁場（II/2） | 1.5 mm |
| 最小クリアランス値 - 非均質磁場（III/2） | 1.5 mm |
| 最小クリアランス値 - 非均質場（III/3） | 1.5 mm |
| DIN 46228‑4に準拠した絶縁カラー付きフェルール | Cross section: 0.14 mm²; Length: 8 mm |
| EN 60695-2-12に準拠したグローワイヤ燃焼指数GWFI | 850 |
| EN 60695-2-13に準拠したグローワイヤ着火温度GWIT | 775 |
| DIN 46228‑1に準拠した絶縁カラーなしのフェルール | Cross section: 0.25 mm²; Length: 5 mm ... 7 mm |
| EN 60695-10-2に準拠したボール圧力試験の温度 | 125 °C |
| 導体断面、フレキシブル、フェルール付き、プラスチックスリーブ付き | 0.14 mm² ... 0.75 mm² |
| 導体断面はフレキシブル、フェルール付き、プラスチックスリーブなし | 0.25 mm² ... 1.5 mm² |
| 導体断面積/導体タイプ/牽引力設定値/実効値 | 0.2 mm² / solid / > 10 N |
