IL EC BK-PAC

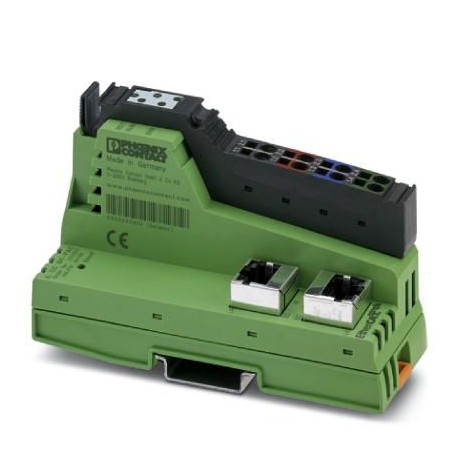

IL EC BK-PAC 2702507 PHOENIX CONTACT Bus coupler
$0.00米ドル
3060 在庫あり
主な仕様
GTIN:4055626258683
注文キー:2702507
カタログページ:Page 126 (C-6-2017)
深さ（注）:71.5 mm
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4055626258683 |
| 注文キー | 2702507 |
| カタログページ | Page 126 (C-6-2017) |
| 深さ（注） | 71.5 mm |
| 梱包単位 | 1 pc |
| 幅（注） | 40 mm |
| （インターフェース） | max. 0.9 A (with max. number of connected I/O terminal blocks) |
| 高さ（注） | 119.4 mm |
| 原産国 | DE (Germany) |
| 関税番号 | 85176200 |
| 指定（一般） | Inline local bus |
| 指定（インターフェース） | Segment circuit supply (US) |
| 寸法に関する注記（注記） | Housing dimensions |
| 寸法図（注） | |
| 接続方法（一般） | Inline data jumper |
| 供給電圧（インターフェース） | 24 V DC |
| （基準および規制） | No hazardous substances above threshold values |
| 伝送速度（一般） | 500 kbps / 2 Mbps (automatic detection, no combined system) |
| 消費電力（インターフェース） | typ. 1.7 W (entire device) |
| 電源ユニット（インターフェース） | max. 8 A DC (sum of UM+ US) |
| 伝送物理学（一般） | Ethernet in RJ45 twisted pair |
| 正味重量（周囲条件） | 169 g |
| 消費電流（インターフェース） | typ. 70.6 mA (No local bus devices connected) |
| 保護等級（寸法） | IP20 (per manufacturer's declaration) |
| 供給電圧範囲（インターフェース） | 19.2 V DC ... 30 V DC (including all tolerances, including ripple) |
| 取り付けタイプ（周囲条件） | DIN rail |
| 保護クラス（インライン電位） | III, IEC 61140, EN 61140, VDE 0140-1 |
| 1個あたりの重量（梱包を除く） | 169.000 g |
| 空気圧（動作）（寸法） | 70 kPa ... 106 kPa (up to 3000 m above sea level) |
| 中国RoHS（規格と規制） | Environmentally friendly use period: unlimited = EFUP-e |
| REACh SVHC（基準と規制） | Lead 7439-92-1 |
| 接続方法に関する注意事項（全般） | Auto negotiation and autocrossing |
| 診断メッセージ（周囲条件） | Messages via object 10F3hexDiagnosis history |
| 周囲温度（動作）（寸法） | -25 °C ... 55 °C |
| 空気圧（保管・輸送）（寸法） | 70 kPa ... 106 kPa (up to 3000 m above sea level) |
| 許容湿度（動作）（寸法） | 10 % ... 95 % (non-condensing) |
| 利用制限（主要商業データ） | 1 |
| 重量仕様に関する注意事項（周囲条件） | with connectors |
| 周囲温度（保管/輸送）（寸法） | -40 °C ... 85 °C |
| 許容湿度（保管・輸送）（寸法） | 10 % ... 95 % (non-condensing) |
製品説明
Inline, Bus coupler, EtherCAT®, RJ45 female, local bus transmission rate:500 kBit/s / 2 MBit/s, protection rating: IP20, including Inline connector and marking surface
