IL EIP BK DI8 DO4 2TX-XC-PAC

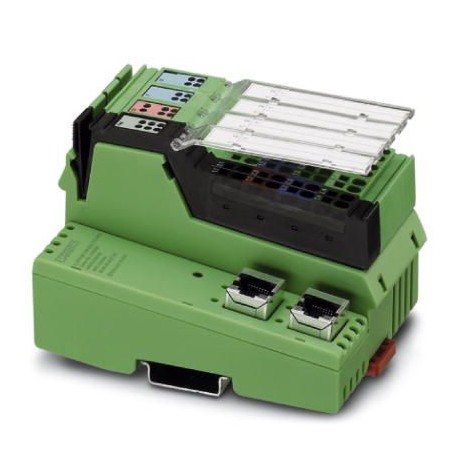

IL EIP BK DI8 DO4 2TX-XC-PAC 2702131 PHOENIX CONTACT Bus coupler
$0.00米ドル
4643 在庫あり
主な仕様
GTIN:4046356981071
注文キー:2702131
カタログページ:Page 168 (C-8-2015)
深さ（注）:71.5 mm
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4046356981071 |
| 注文キー | 2702131 |
| カタログページ | Page 168 (C-8-2015) |
| 深さ（注） | 71.5 mm |
| 梱包単位 | 1 pc |
| 幅（注） | 80 mm |
| （寸法） | -40 °C ... 70 °C (Extended, see section “Tested successfully: use under extreme ambient conditions” in the data sheet.) |
| 高さ（注） | 119.8 mm |
| 原産国 | DE (Germany) |
| （接続データ） | Failure of the actuator supply Yes |
| （デジタル出力） | Shock in acc. with EN 60068-2-27/IEC 60068-2-27 Operation: 25g, 11 ms duration, semi-sinusoidal shock impulse |
| 関税番号 | 85389091 |
| 指定（一般） | System limits of the bus coupler |
| 寸法に関する注記（注記） | Specfications with connectors |
| 寸法図（注） | |
| （基準および規制） | No hazardous substances above threshold values |
| 正味重量（接続データ） | 329 g |
| 出力名（デジタル入力） | Digital outputs |
| 入力名（インラインポテンシャル） | Digital inputs |
| 取り付けタイプ（接続データ） | DIN rail |
| 出力電圧（デジタル入力） | 24 V DC -1 V (At nominal current) |
| プロセスデータ量（一般） | max. 512 Byte (per station) |
| 指定（周囲条件） | Inline connector |
| 保護等級（寸法） | IP20 |
| 入力電圧（インライン電位） | 24 V DC |
| 接続方法（デジタル入力） | Inline connector |
| 機械試験（デジタル出力） | Vibration resistance in acc. with EN 60068-2-6/IEC 60068-2-6 5g |
| 出力数（デジタル入力） | 4 |
| 保護クラス（デジタル出力） | III, IEC 61140, EN 61140, VDE 0140-1 |
| （バスカプラのシステム制限） | Short-circuit protection of the analog supply |
| 公称負荷、ランプ（デジタル入力） | 12 W |
| 保護の種類（デジタル入力） | Short-circuit and overload protection |
| 公称負荷、抵抗（デジタル入力） | 12 W |
| 入力数（インラインポテンシャル） | 8 |
| 1個あたりの重量（梱包を除く） | 329.000 g |
| 空気圧（動作）（寸法） | 70 kPa ... 106 kPa (up to 3000 m above sea level) |
| 接続方法（インライン電位） | Inline connector |
| サポートされるデバイスの数（一般） | max. 63 (per station) |
| 剥離長さ（周囲条件） | 8 mm |
| 中国RoHS（規格と規制） | Environmentally friendly use period: unlimited = EFUP-e |
| 接続方法（周囲条件） | Spring-cage connection |
| 接続技術（デジタル入力） | 3-wire |
| 診断メッセージ（接続データ） | Short-circuit / overload of the digital outputs Yes |
| REACh SVHC（基準と規制） | Lead 7439-92-1 |
| 保護の種類（インライン電位） | Reverse polarity protection |
| 公称出力電圧（デジタル入力） | 24 V DC |
| 公称負荷、誘導性（デジタル入力） | 12 VA (1.2 H, 48 Ω) |
| 接続技術（インライン電位） | 3-wire |
| 典型的な応答時間（インライン電位） | approx. 500 µs |
| 周囲温度（動作）（寸法） | -25 °C ... 60 °C (Standard) |
| 入力の説明（インラインポテンシャル） | EN 61131-2 type 1 |
| 空気圧（保管・輸送）（寸法） | 70 kPa ... 106 kPa (up to 3000 m above sea level) |
| 許容湿度（動作）（寸法） | 10 % ... 95 % (non-condensing) |
| 利用制限（主要商業データ） | 1 |
| 指定（バスカプラのシステム制限） | Segment circuit supply (US) |
| 重量仕様に関する注意事項（接続データ） | with connectors |
| UINでの公称入力電流（インライン電位） | typ. 3 mA |
| 供給電圧（バスカプラのシステム制限） | 24 V DC (via Inline connector) |
| 入力電圧範囲「0」信号（インライン電位） | -30 V DC ... 5 V DC |
| 入力電圧範囲「1」信号（インライン電位） | 15 V DC ... 30 V DC |
| モジュールあたりの最大出力電流（デジタル入力） | 2 A |
| パラメータチャネルを持つデバイスの数（一般） | max. 8 |
| チャネルあたりの最大出力電流（デジタル入力） | 500 mA |
| 周囲温度（保管/輸送）（寸法） | -40 °C ... 85 °C |
| 消費電力（バスカプラのシステム制限） | typ. 3 W (entire device) |
| 電源ユニット（バスカプラのシステム制限） | max. 8 A DC (sum of UM+ US) |
| 導体断面積 AWG 最大（周囲条件） | 16 |
| 導体断面積AWG最小値（周囲条件） | 28 |
| 許容湿度（保管・輸送）（寸法） | 10 % ... 95 % (non-condensing) |
| 保護の種類（バスカプラのシステム制限） | Short-circuit protection of the communications power |
| チャネルあたりの標準入力電流（インライン電位） | typ. 3 mA |
| 消費電流（バスカプラのシステム制限） | 6 mA (Without connected peripherals) |
| 信号が0から1に変化する際の遅延（インラインポテンシャル） | 1.2 ms |
| 信号が1から0に変化する際の遅延（インライン電位） | 1.2 ms |
| 導体断面積（固体最大）（周囲条件） | 1.5 mm² |
| 導体断面積（最小）（周囲条件） | 0.08 mm² |
| 供給電圧範囲（バスカプラのシステム制限） | 19.2 V DC ... 30 V DC (including all tolerances, including ripple) |
| 導体断面積最大可とう性（周囲条件） | 1.5 mm² |
| 導体断面積の最小値（周囲条件） | 0.08 mm² |
| 接続可能なローカルバスデバイスの数（一般） | max. 61 (on board I/Os are two devices) |
| モジュール/端子台あたりの最大出力電流（デジタル入力） | 2 A |
| リモートバス分岐でサポートされる分岐端末数（一般） | 0 |
